6.2.3 IT - Zeitgesteuerter Interrupt

6.2.3.1 Allgemeines

6.2.3.2 Wirkungsweise

Nur mit easySoft 8 möglich.

easyE4 Basisgeräte stellen 8 zeitgesteuerte Interrupt-Bausteine

IT01...IT08 zur Verfügung. Dies gilt nicht für die Programmier-

methode EDP.

Mit easyE4 können Sie auf verschiedene Ereignisse schnell rea-

gieren. Damit lassen sich beispielsweise am Hauptprogramm vorbei

Ausgänge ein- oder ausschalten. Innerhalb des Interrupt-Pro-

gramms sind nur Bit-Verknüpfungen möglich.

Der zeitgesteuerte Interrupt-Baustein kann ansprechverzögert

arbeiten oder im Intervallbetrieb.

Ausführungszeit eines Interrupt

Von der Erkennung des Ereignisses bis zur Reaktion an einem

Geräte-Ausgang beträgt die Zeit < 1 ms. Dazu muss im Interrupt-Pro-

gramm der QP - Physikalischer Ausgang des Basisgerätes gesetzt

Werden mehrere Interrupts gleichzeitig ausgeführt, addieren sich

Insgesamt dürfen in Summe maximal 8 Interrupt-Quel-

len in einem Programm verarbeitet werden. Mögliche

Interrupt-Quellen sind die Interrupt-Bausteine IC, IE, IT

sowie die schnellen Zähler CF, CH und CI, welche direkt

mit den Geräte-Eingängen verbunden sind.

Stehen mehrere Interrupt-Anforderungen gleichzeitig

an, so wird das erste erkannte Interrupt-Programm aus-

geführt und dann der Reihe nach die anderen.

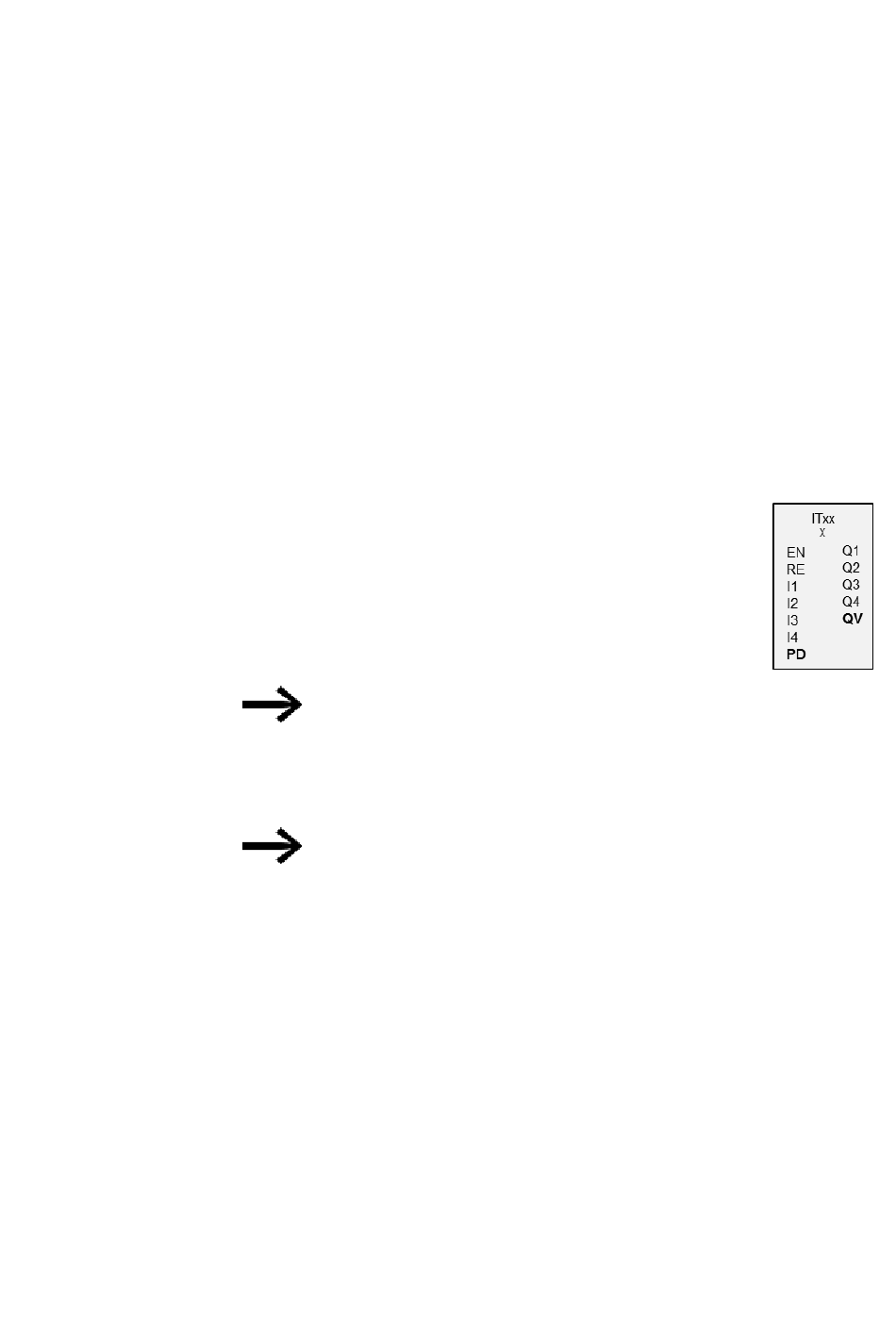

Am Baustein-Eingang PD wird ein SOLL-Wert vorgegeben. Sobald am Baustein-Ein-

gang EN = 1 aktiviert wird, startet die Zeitmessung. Abhängig von der Betriebsart

wird einmalig oder wiederholt ins Interrupt-Programm gesprungen, sobald die vor-

gegebene Zeit am Baustein-Eingang PD erreicht ist.

Zusammenspiel Hauptprogramm - Interrupt-Programm

Die Zustände der Baustein-Eingänge IT_I1...IC_04 werden an das Interrupt-Pro-

gramm übergeben und können dort als I01...I04 weiterverarbeitet werden.

Die Baustein-Ausgänge IT_Q1...IC_Q4 können aus dem Interrupt-Programm heraus

gesetzt werden. Die korrespondierenden Ausgänge des Interrupt-Programms sind

easyE4 02/24 MN050009DE Eaton.com

6. Funktionsbausteine

6.2 Interrupt-Bausteine
