5. Programmierung am Gerät
5.2 Schaltplan-Anzeige
188
Spulen-Nummer und bei Funktionsbausteinen aus der Funktionsbezeichnung. Die
Spulenfunktion gibt die Wirkungsweise der Spule an.
Mit dem mit den Cursor-Tasten
Nummer des Strompfades und des Kontaktes wird in der unteren Statuszeile ange-
zeigt.
Im Schaltplan stehen Ihnen 256 Strompfade für die Verdrahtung der Kontakte und
Spulen zur Verfügung.
Aus Gründen der Lesbarkeit sehen Sie in der Schaltplan-Anzeige des easyE4-Gerä-
tes pro Strompfad zwei Kontakte oder einen Kontakt plus Spule in Reihe. Insgesamt
werden 16 Zeichen pro Strompfad und fünf Strompfade plus die Statuszeile gleich-
zeitig angezeigt.

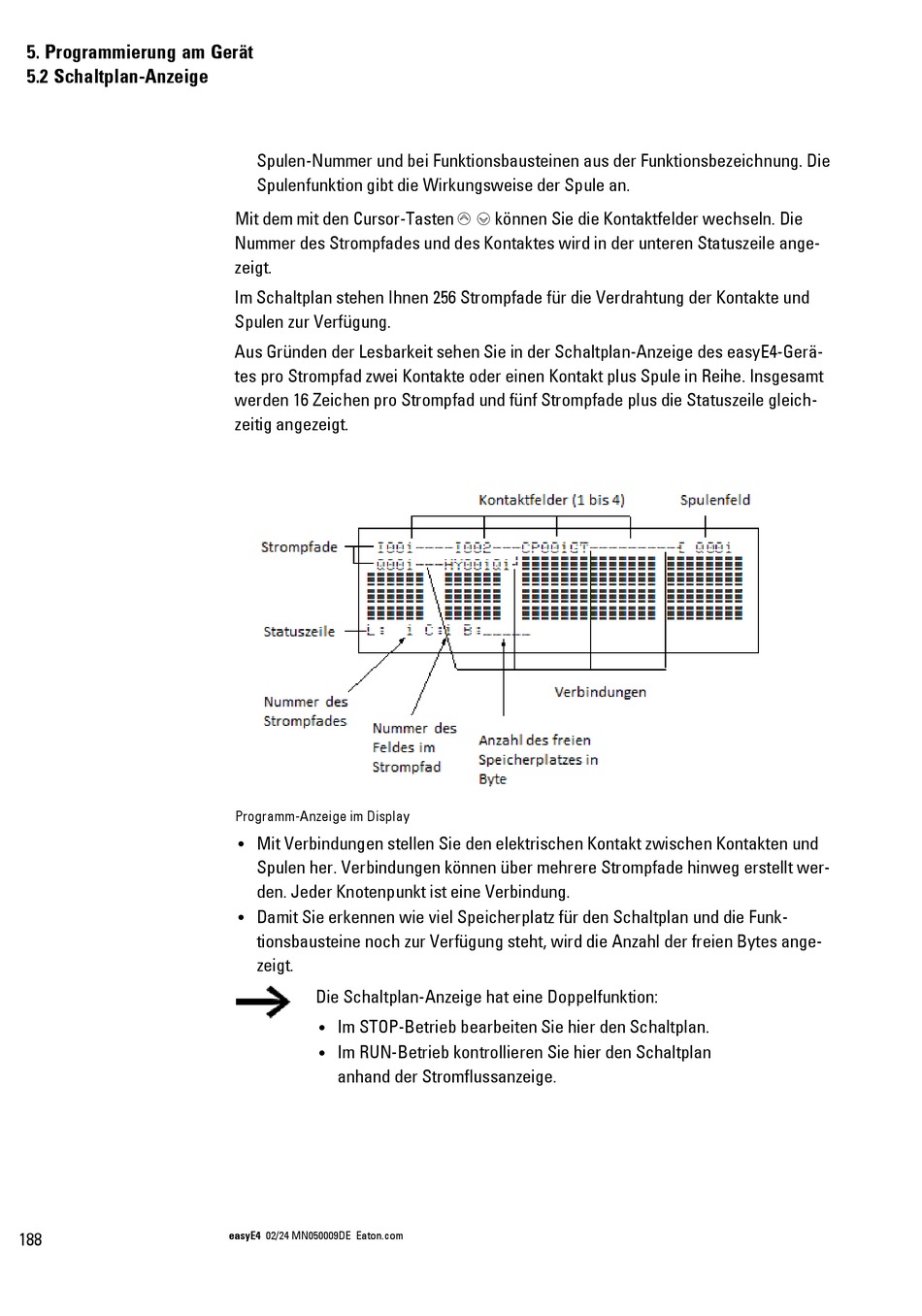

Programm-Anzeige im Display
Mit Verbindungen stellen Sie den elektrischen Kontakt zwischen Kontakten und
l
Spulen her. Verbindungen können über mehrere Strompfade hinweg erstellt wer-
den. Jeder Knotenpunkt ist eine Verbindung.
Damit Sie erkennen wie viel Speicherplatz für den Schaltplan und die Funk-
l
tionsbausteine noch zur Verfügung steht, wird die Anzahl der freien Bytes ange-
zeigt.
Die Schaltplan-Anzeige hat eine Doppelfunktion:
Im STOP-Betrieb bearbeiten Sie hier den Schaltplan.
l
Im RUN-Betrieb kontrollieren Sie hier den Schaltplan
l
anhand der Stromflussanzeige.
easyE4 02/24 MN050009DE Eaton.com
können Sie die Kontaktfelder wechseln. Die
