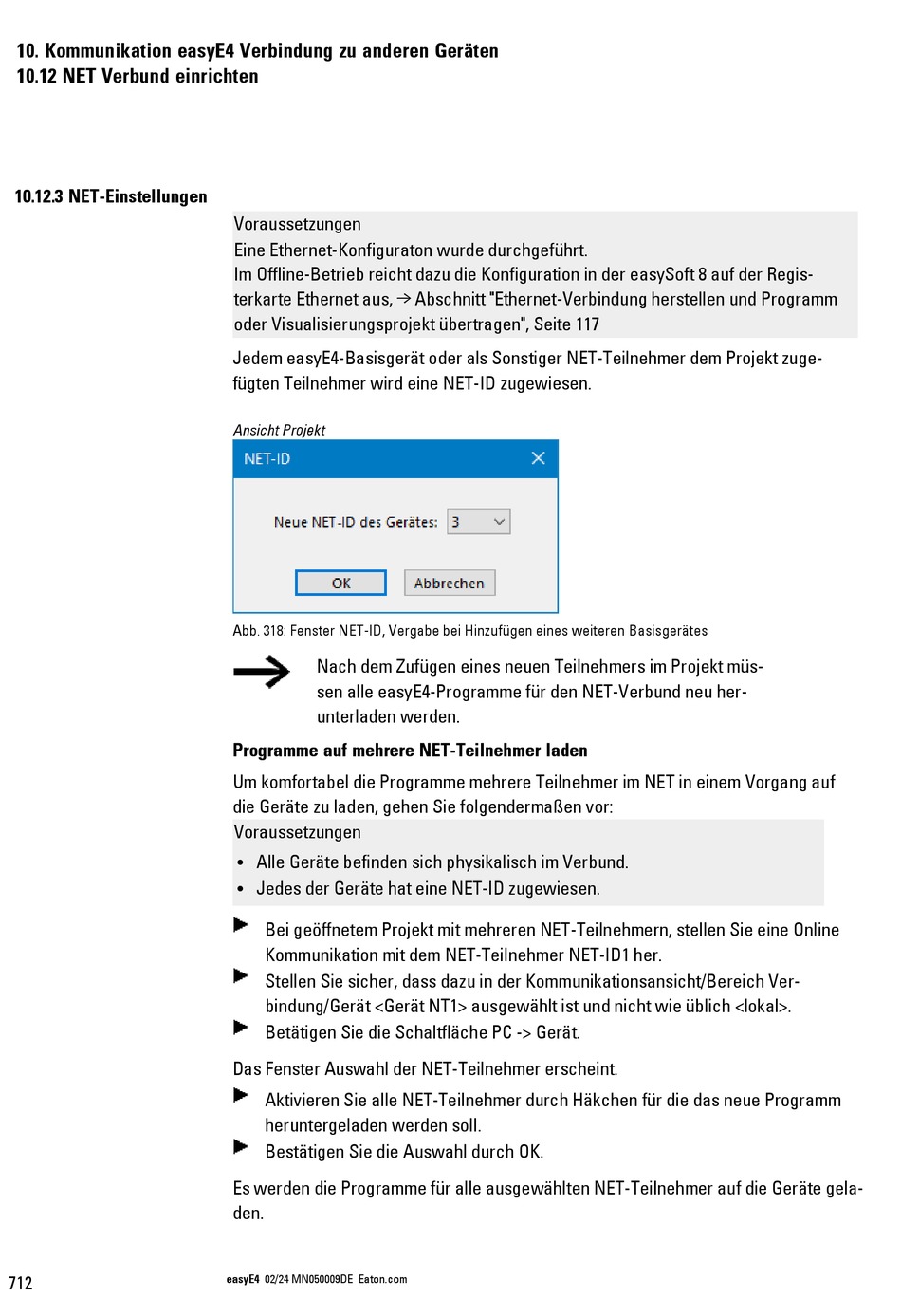

Eaton easyE4 Handbuch Seite 716

10. Kommunikation easyE4 Verbindung zu anderen Geräten
10.12 NET Verbund einrichten
10.12.3 NET-Einstellungen
712
Voraussetzungen
Eine Ethernet-Konfiguraton wurde durchgeführt.
Im Offline-Betrieb reicht dazu die Konfiguration in der easySoft 8 auf der Regis-
terkarte Ethernet aus, → Abschnitt "Ethernet-Verbindung herstellen und Programm
oder Visualisierungsprojekt übertragen", Seite 117
Jedem easyE4-Basisgerät oder als Sonstiger NET-Teilnehmer dem Projekt zuge-
fügten Teilnehmer wird eine NET-ID zugewiesen.
Ansicht Projekt
Abb. 318: Fenster NET-ID, Vergabe bei Hinzufügen eines weiteren Basisgerätes
Nach dem Zufügen eines neuen Teilnehmers im Projekt müs-
sen alle easyE4-Programme für den NET-Verbund neu her-
unterladen werden.
Programme auf mehrere NET-Teilnehmer laden
Um komfortabel die Programme mehrere Teilnehmer im NET in einem Vorgang auf
die Geräte zu laden, gehen Sie folgendermaßen vor:
Voraussetzungen
Alle Geräte befinden sich physikalisch im Verbund.
l
Jedes der Geräte hat eine NET-ID zugewiesen.
l
Bei geöffnetem Projekt mit mehreren NET-Teilnehmern, stellen Sie eine Online
Kommunikation mit dem NET-Teilnehmer NET-ID1 her.
Stellen Sie sicher, dass dazu in der Kommunikationsansicht/Bereich Ver-
bindung/Gerät <Gerät NT1> ausgewählt ist und nicht wie üblich <lokal>.
Betätigen Sie die Schaltfläche PC -> Gerät.
Das Fenster Auswahl der NET-Teilnehmer erscheint.
Aktivieren Sie alle NET-Teilnehmer durch Häkchen für die das neue Programm
heruntergeladen werden soll.
Bestätigen Sie die Auswahl durch OK.
Es werden die Programme für alle ausgewählten NET-Teilnehmer auf die Geräte gela-
den.
easyE4 02/24 MN050009DE Eaton.com
