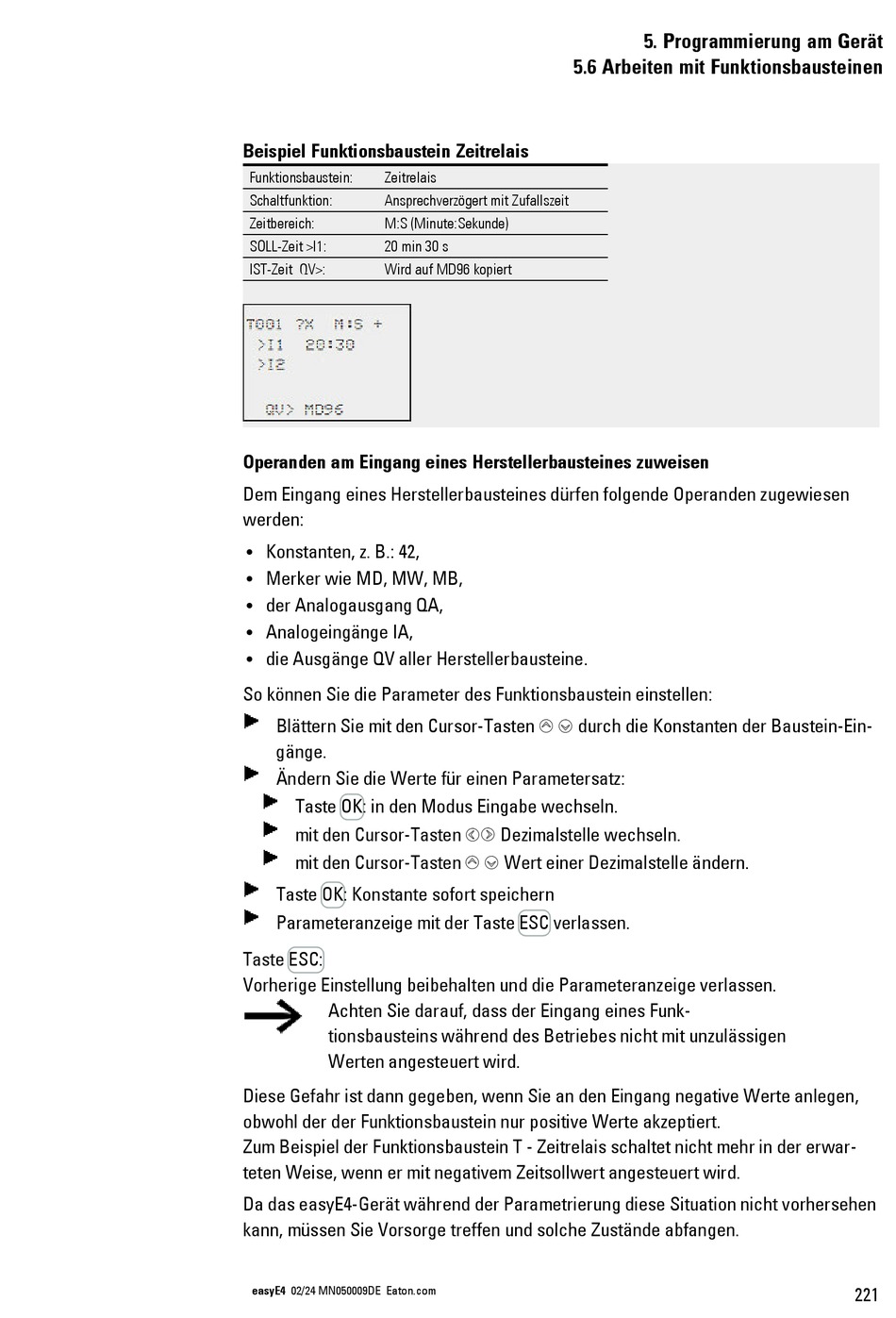

Beispiel Funktionsbaustein Zeitrelais
Funktionsbaustein: Zeitrelais
Schaltfunktion: Ansprechverzögert mit Zufallszeit
Zeitbereich: M:S (Minute:Sekunde)
SOLL-Zeit >I1: 20 min 30 s
IST-Zeit QV>: Wird auf MD96 kopiert
Operanden am Eingang eines Herstellerbausteines zuweisen
Dem Eingang eines Herstellerbausteines dürfen folgende Operanden zugewiesen
werden:
Konstanten, z. B.: 42,
l
Merker wie MD, MW, MB,
l
der Analogausgang QA,
l
Analogeingänge IA,
l
die Ausgänge QV aller Herstellerbausteine.
l
So können Sie die Parameter des Funktionsbaustein einstellen:
Blättern Sie mit den Cursor-Tasten
gänge.
Ändern Sie die Werte für einen Parametersatz:
Taste OK: in den Modus Eingabe wechseln.
mit den Cursor-Tasten
mit den Cursor-Tasten
Taste OK: Konstante sofort speichern
Parameteranzeige mit der Taste ESC verlassen.
Taste ESC:
Vorherige Einstellung beibehalten und die Parameteranzeige verlassen.
Achten Sie darauf, dass der Eingang eines Funk-
tionsbausteins während des Betriebes nicht mit unzulässigen
Werten angesteuert wird.
Diese Gefahr ist dann gegeben, wenn Sie an den Eingang negative Werte anlegen,
obwohl der der Funktionsbaustein nur positive Werte akzeptiert.
Zum Beispiel der Funktionsbaustein T - Zeitrelais schaltet nicht mehr in der erwar-
teten Weise, wenn er mit negativem Zeitsollwert angesteuert wird.
Da das easyE4-Gerät während der Parametrierung diese Situation nicht vorhersehen
kann, müssen Sie Vorsorge treffen und solche Zustände abfangen.
easyE4 02/24 MN050009DE Eaton.com
5. Programmierung am Gerät
5.6 Arbeiten mit Funktionsbausteinen
durch die Konstanten der Baustein-Ein-
Dezimalstelle wechseln.
Wert einer Dezimalstelle ändern.
