10. Kommunikation easyE4 Verbindung zu anderen Geräten
10.16 easy Kommunikationsmodule
762

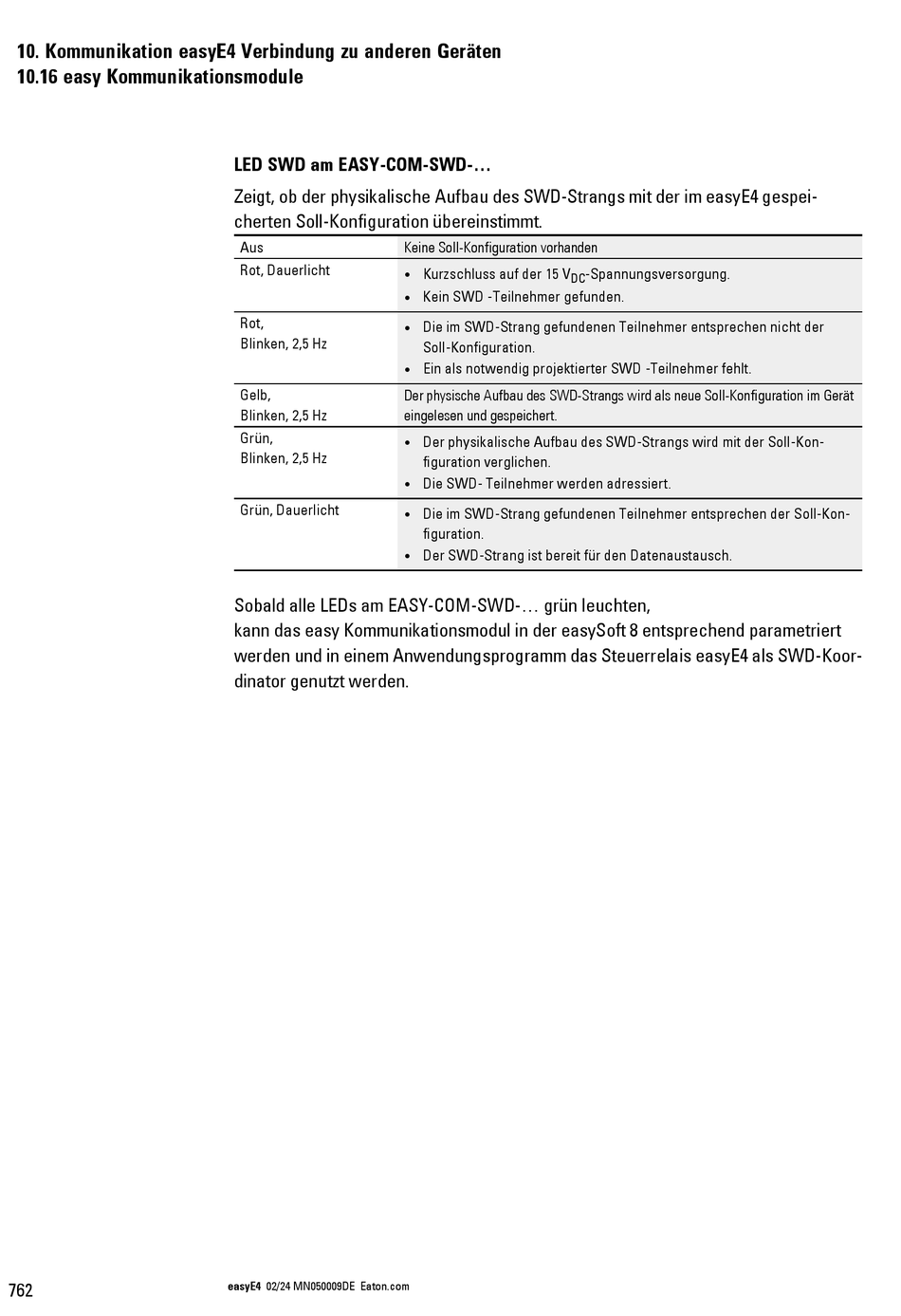

LED SWD am EASY-COM-SWD-...
Zeigt, ob der physikalische Aufbau des SWD-Strangs mit der im easyE4 gespei-
cherten Soll-Konfiguration übereinstimmt.
Aus
Rot, Dauerlicht
Rot,
Blinken, 2,5 Hz
Gelb,
Blinken, 2,5 Hz
Grün,
Blinken, 2,5 Hz
Grün, Dauerlicht
Sobald alle LEDs am EASY-COM-SWD-... grün leuchten,
kann das easy Kommunikationsmodul in der easySoft 8 entsprechend parametriert
werden und in einem Anwendungsprogramm das Steuerrelais easyE4 als SWD-Koor-
dinator genutzt werden.
easyE4 02/24 MN050009DE Eaton.com
Keine Soll-Konfiguration vorhanden
Kurzschluss auf der 15 V
l
DC
Kein SWD -Teilnehmer gefunden.
l
Die im SWD-Strang gefundenen Teilnehmer entsprechen nicht der
l
Soll-Konfiguration.
Ein als notwendig projektierter SWD -Teilnehmer fehlt.
l
Der physische Aufbau des SWD-Strangs wird als neue Soll-Konfiguration im Gerät
eingelesen und gespeichert.
Der physikalische Aufbau des SWD-Strangs wird mit der Soll-Kon-
l
figuration verglichen.
Die SWD- Teilnehmer werden adressiert.
l
Die im SWD-Strang gefundenen Teilnehmer entsprechen der Soll-Kon-
l
figuration.
Der SWD-Strang ist bereit für den Datenaustausch.
l
-Spannungsversorgung.
