2. Installation
2.3 Montage
2.3.1.1 Montage auf Tragschiene
62
1. Setzen Sie das Basisgerät schräg auf die Oberkante der Tragschiene.
2. Drücken Sie das Gerät leicht nach unten und an die Tragschiene, bis es über
die Unterkante der Tragschiene schnappt.
Durch den Federmechanismus rastet das Gerät automatisch ein.
1 mm (0.04")
7.5 mm (0.29")
15 mm (0.59")

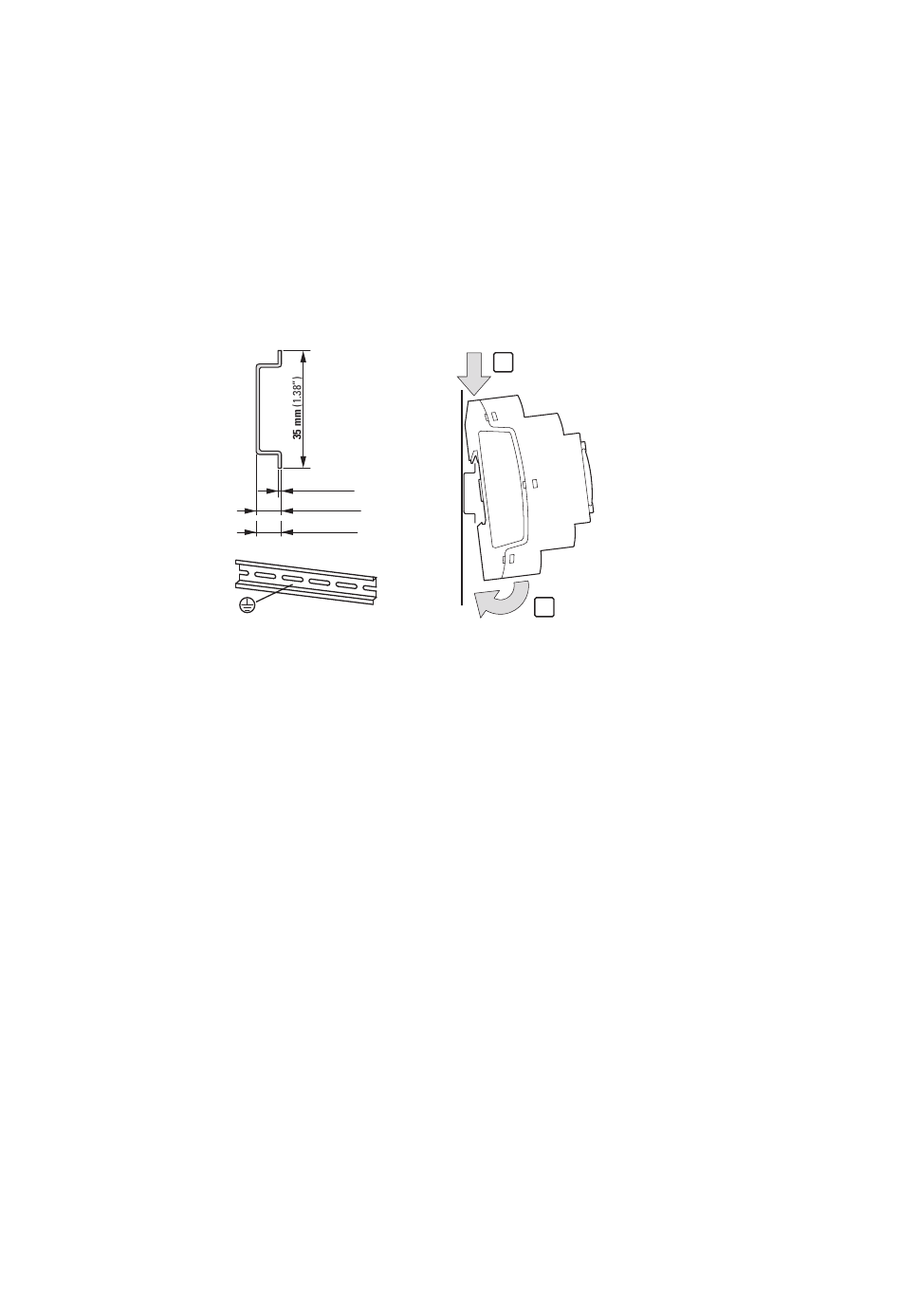

Abb. 12: Montage auf Tragschiene.nach ICE/EN 60715
3. Prüfen Sie das Gerät kurz auf festen Halt.
Die senkrechte Montage auf einer Tragschiene wird in gleicher Weise ausgeführt.
Erste Erweiterung montieren (Option)
1. Setzen Sie das Erweiterungsgerät rechts neben dem Basisgerät schräg auf
die Oberkante der Tragschiene.
2. Schieben Sie die Erweiterung bündig an das Basisgerät heran.
3. Drücken Sie das Gerät leicht nach unten und an die Tragschiene, bis es über
die Unterkante der Tragschiene schnappt.
4. Ziehen Sie die Abdeckkappe vom Basisgerät ab und verwahren Sie diese.
5. Verbinden Sie das Basisgerät und die Erweiterung mit dem Ver-
bindungsstecker.
Weitere Erweiterung montieren (Option)
1. Setzen Sie das Erweiterungsgerät rechts neben der ersten Erweiterung
schräg auf die Oberkante der Tragschiene.
2. Schieben Sie die Erweiterung bündig an den Verbund aus Basisgerät und
Erweiterung heran.
3. Drücken Sie das Gerät leicht nach unten und an die Tragschiene, bis es über
die Unterkante der Tragschiene schnappt.
easyE4 02/24 MN050009DE Eaton.com
1
2
