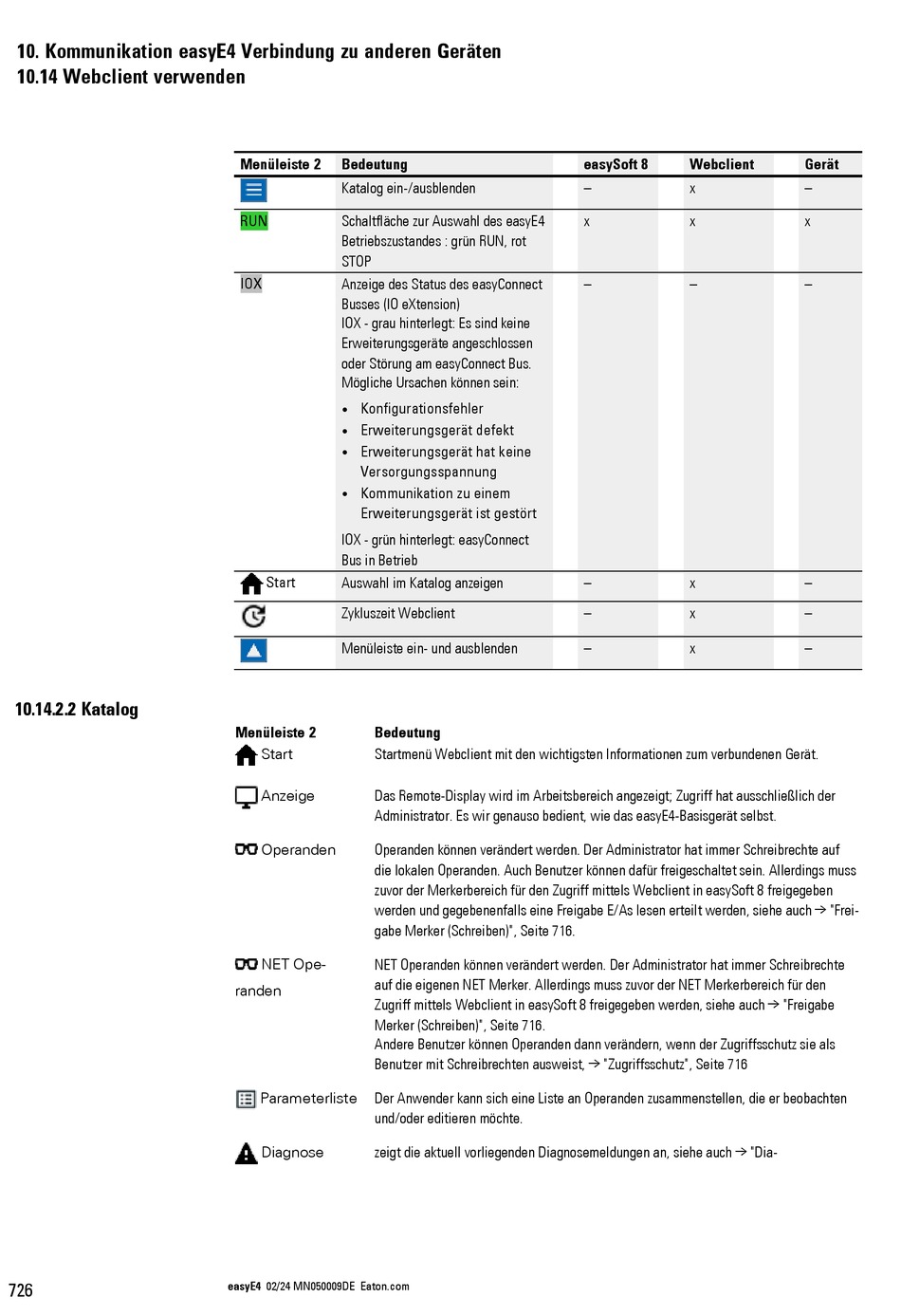

Eaton easyE4 Handbuch Seite 730

10. Kommunikation easyE4 Verbindung zu anderen Geräten
10.14 Webclient verwenden
10.14.2.2 Katalog
726
Menüleiste 2 Bedeutung
Katalog ein-/ausblenden
RUN Schaltfläche zur Auswahl des easyE4
Betriebszustandes : grün RUN, rot
STOP
IOX Anzeige des Status des easyConnect
Busses (IO eXtension)
IOX - grau hinterlegt: Es sind keine
Erweiterungsgeräte angeschlossen
oder Störung am easyConnect Bus.
Mögliche Ursachen können sein:
Konfigurationsfehler
l
Erweiterungsgerät defekt
l
Erweiterungsgerät hat keine
l
Versorgungsspannung
Kommunikation zu einem
l
Erweiterungsgerät ist gestört
IOX - grün hinterlegt: easyConnect
Bus in Betrieb
Start Auswahl im Katalog anzeigen
Zykluszeit Webclient
Menüleiste ein- und ausblenden
Menüleiste 2 Bedeutung
Start Startmenü Webclient mit den wichtigsten Informationen zum verbundenen Gerät.
Anzeige Das Remote-Display wird im Arbeitsbereich angezeigt; Zugriff hat ausschließlich der
Administrator. Es wir genauso bedient, wie das easyE4-Basisgerät selbst.
Operanden Operanden können verändert werden. Der Administrator hat immer Schreibrechte auf
die lokalen Operanden. Auch Benutzer können dafür freigeschaltet sein. Allerdings muss
zuvor der Merkerbereich für den Zugriff mittels Webclient in easySoft 8 freigegeben
werden und gegebenenfalls eine Freigabe E/As lesen erteilt werden, siehe auch → "Frei-
gabe Merker (Schreiben)", Seite 716.
NET Ope- NET Operanden können verändert werden. Der Administrator hat immer Schreibrechte
auf die eigenen NET Merker. Allerdings muss zuvor der NET Merkerbereich für den
randen
Zugriff mittels Webclient in easySoft 8 freigegeben werden, siehe auch → "Freigabe
Merker (Schreiben)", Seite 716.
Andere Benutzer können Operanden dann verändern, wenn der Zugriffsschutz sie als
Benutzer mit Schreibrechten ausweist, → "Zugriffsschutz", Seite 716
Parameterliste Der Anwender kann sich eine Liste an Operanden zusammenstellen, die er beobachten
und/oder editieren möchte.
Diagnose
zeigt die aktuell vorliegenden Diagnosemeldungen an, siehe auch → "Dia-
easyE4 02/24 MN050009DE Eaton.com
easySoft 8 Webclient
– x
x x
– –
– x
– x
– x
Gerät
–
x
–
–
–
–
