Fahren bei vorgegebener Schrittanzahl »P1« (definierte Wegstrecke)
Einschaltdauer TP ≦ 0.5 Sekunden
Bei dieser Betriebsart geben Sie die Fahrstrecke über die Schrittanzahl P1 vor.
Schalten Sie den TP-Eingang für eine Zeitdauer ≦ 0.5 Sekunden in den Zustand
1.
Der Motor wird mit der Startfrequenz FS angesteuert, bewegt sich mit der vor-
gegebenen Anzahl von Schritten und stoppt dann selbständig. Start- und Brems-
rampe werden in diesem Fall nicht berücksichtigt.
EN
PF
FS FS
QF
≦ 0.5 s
TP
AC
Q1/2

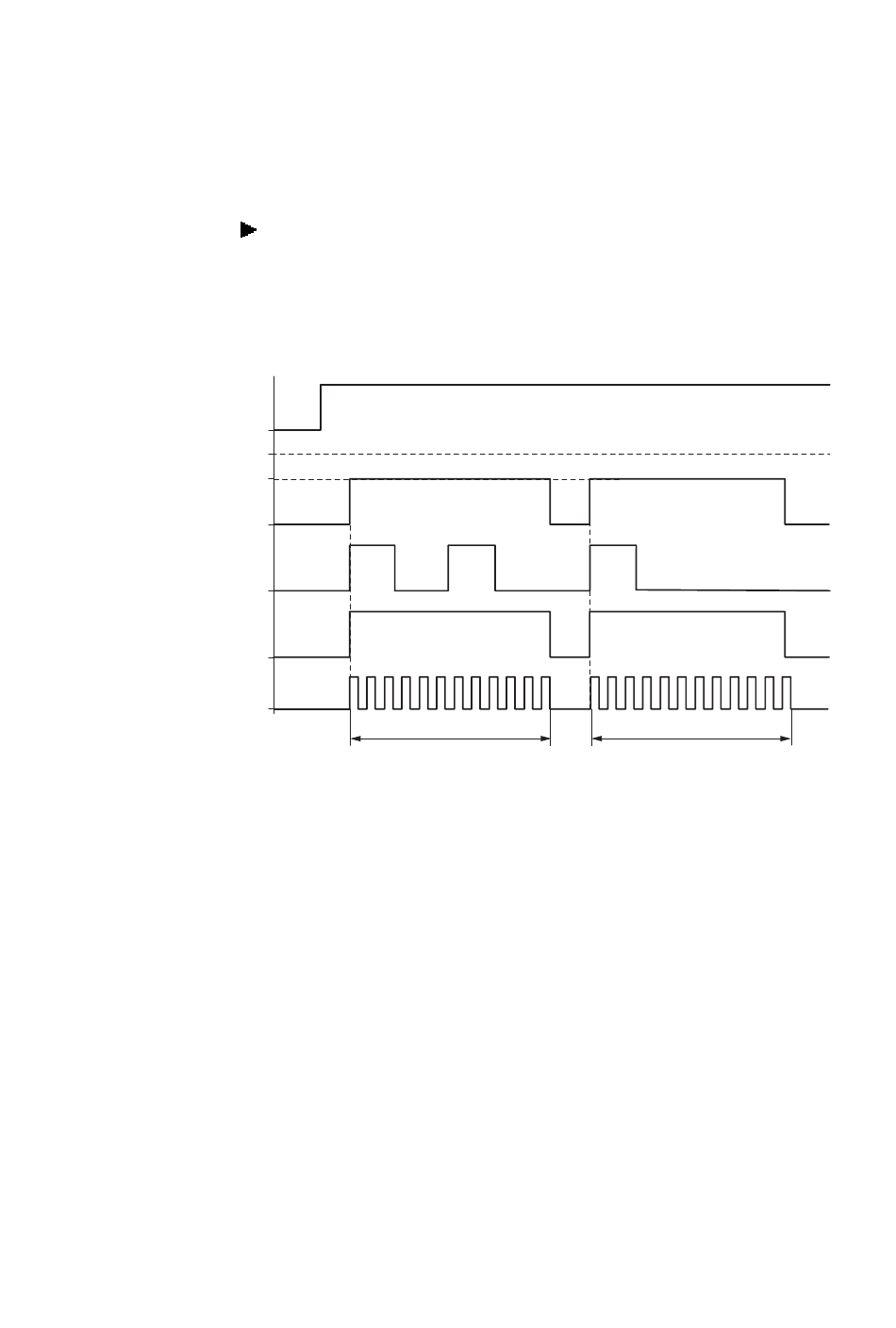

Abb. 199: Wirkdiagramm Tippbetrieb mit vorgegebener Schrittanzahl P1
PF: Tippfrequenz
FS: Startfrequenz
QF: Aktuell ausgegebene Frequenz
TP: Tippbefehl
AC: Fahrauftrag aktiv
A: Impulsausgabe bis Anzahl P1 erreicht, ausgelöst durch TP bei einer Einschaltdauer ≦ 0.5 sec.
