10. Kommunikation easyE4 Verbindung zu anderen Geräten

Die Ein-/Ausgänge an einem SWD-Strang stehen neben den Ein-/Aus-

gängen der Ein-/Ausgangserweiterung für Steuerrelais easyE4 zur Ver-

fügung, die Begrenzung liegt in der Anzahl der verwendeten Operande

im *.e80-Projekt.

Aktuelle Informationen zum Kommunikationssystem SmartWire-DT erhalten Sie unter

Eaton.com/SWD.

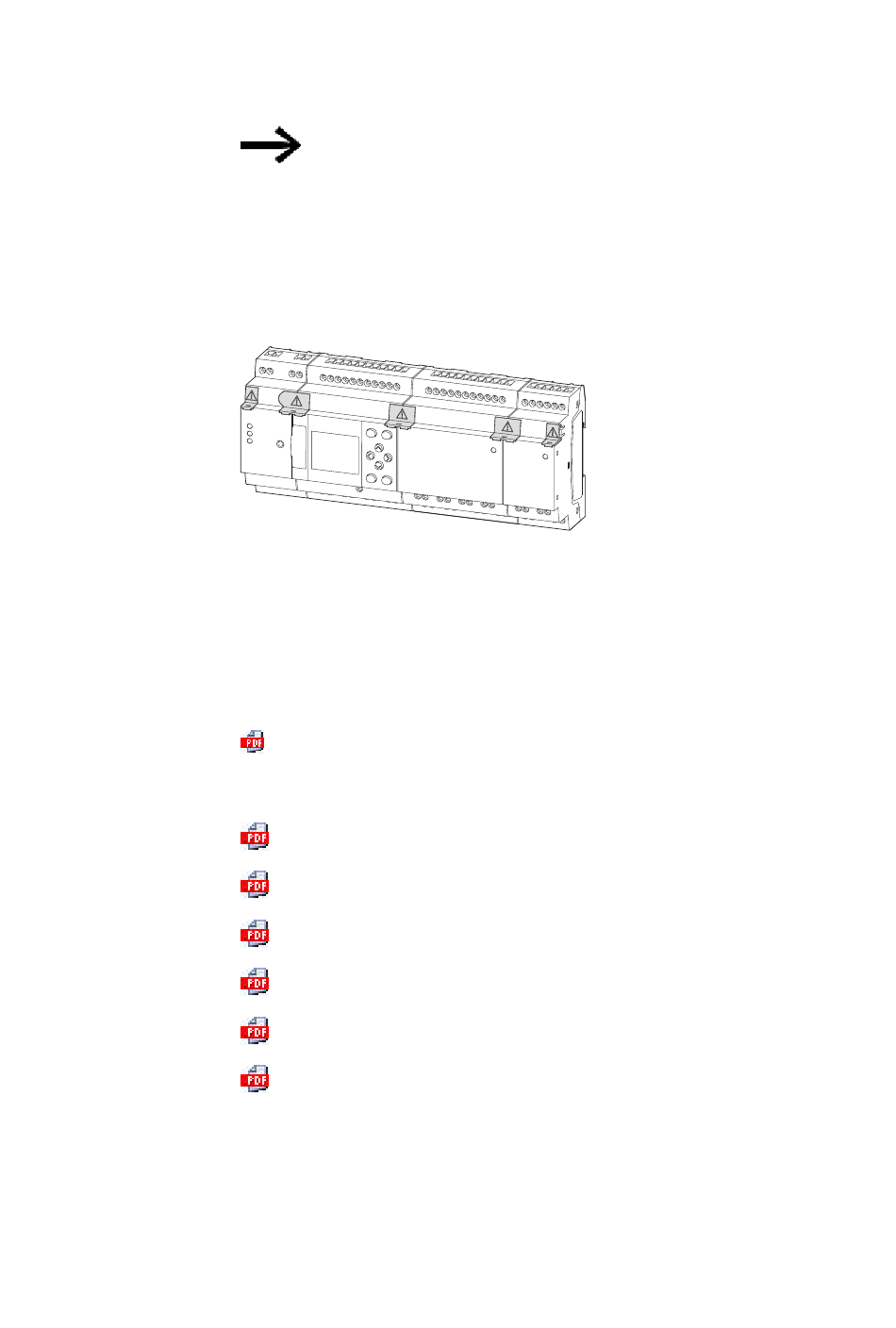

Abb. 340: Beispiel Steuerrelais easyE4 mit E/A-Erweiterungen und easy Kommunikationsmodul EASY-

Um einen SWD-Strang aufzubauen und easyE4 als SWD-Koordinator zu installieren

und zu betreiben werden die grundlegenden Kenntnisse aus den Dokumenten zu

SmartWire-DT vorausgesetzt.

zur Systembeschreibung, Projektierung, Installation, Inbetriebnahme und Diagnose

eines SWD-Strangs

Handbuch SmartWire-DT Das System

zum Aufbau, Projektierung, Installation, usw. der einzelnen SWD-Teilnehmer

Handbuch SmartWire-DT Teilnehmer IP20

Handbuch SmartWire-DT Teilnehmer IP67

Handbuch EMS2... Elektronischer Motorstarter mit SWD

Handbuch SmartWire-DT für Motor Control Center (MCC)

Handbuch PowerXL™ DX-NET-SWD

Montageanweisung SWD4-...

Weiterführende Informationen zum Aufbau, Anschluss und Verdrahtung eines SWD-

Stranges erhalten Sie im Eaton Download Center - Dokumentation und Eaton Online-

Katalog. Mit der Eingabe"SWD" bzw. "SWD4" für SWD-Zubehör in das Suchfeld gelan-

gen Sie gezielt zu dieser Produktgruppe aus dem Bereich Automatisierung, Steuern

und Visualisieren.

easyE4 02/24 MN050009DE Eaton.com
