4 Wartung
4.4.4 Ölwechsel im Getriebe Achse 3
Fortsetzung

Erforderliche Dokumente

Dokumentname
Technisches Referenzhand-
buch - Schmierung von Getrie-
ben

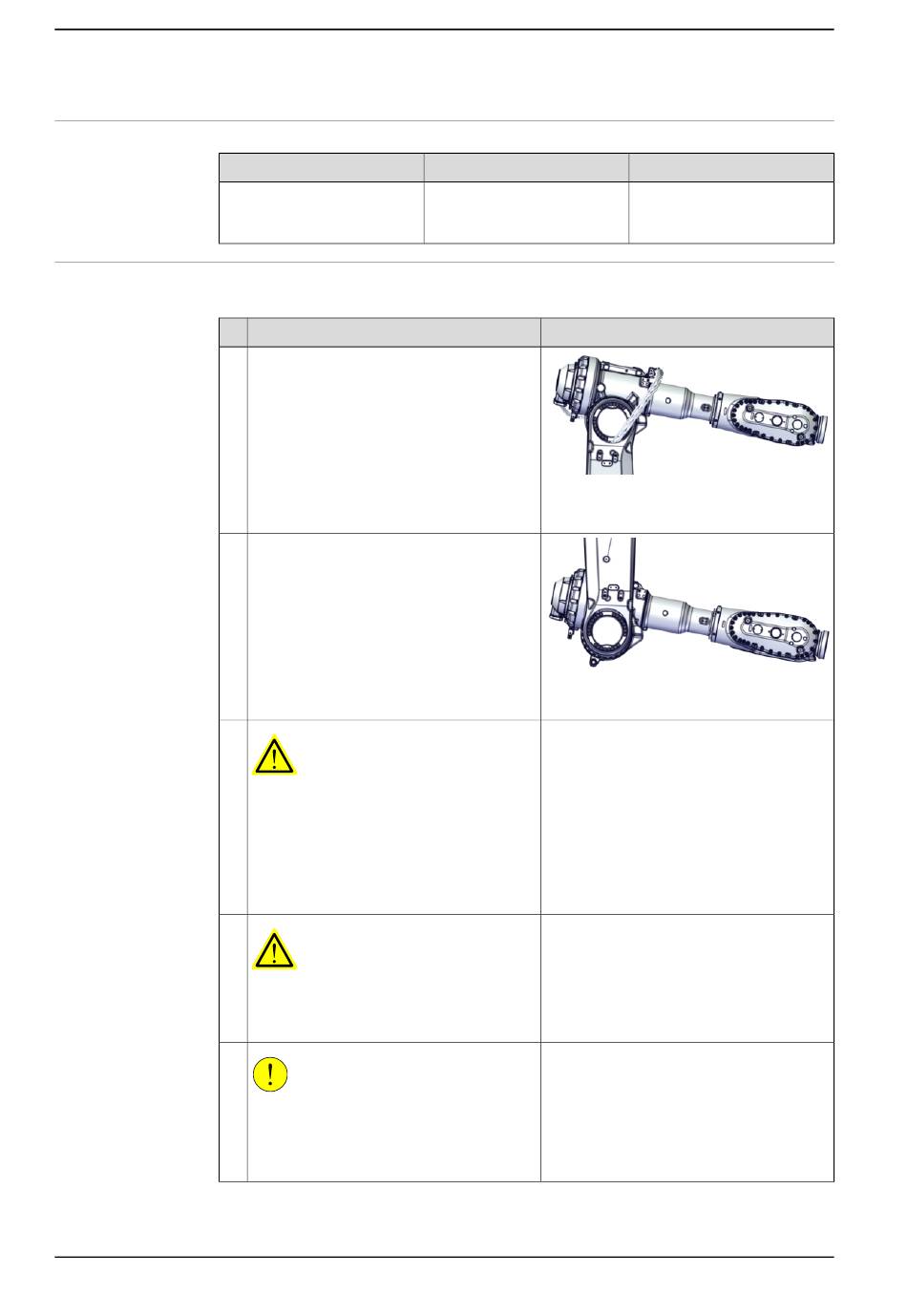

Ablassen des Getriebeöls Achse 3
Gehen Sie wie folgt vor, um das Getriebeöl abzulassen.
1
2
3
4
5
Fortsetzung auf nächster Seite
164
Aktion
Bodenmontierter Roboter:
Bringen Sie den Roboter in folgende Posi-
tion:
• Achse 1: Keine Bedeutung
• Achse 2: 0°
• Achse 3: +10°
• Achse 4: Keine Bedeutung
• Achse 5: Keine Bedeutung
• Achse 6: Keine Bedeutung
Option Hängend montiert (3317-1)
Bringen Sie den Roboter in folgende Posi-
tion:
• Achse 1: Keine Bedeutung
• Achse 2: 0°
• Achse 3: -170°
• Achse 4: Keine Bedeutung
• Achse 5: Keine Bedeutung
• Achse 6: Keine Bedeutung
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
• Druckluftzufuhr
zum Roboter vor dem Betreten des abgesi-
cherten Raums.
WARNUNG
Handhabung von Getriebeöl birgt mehrere
Sicherheitsrisiken, siehe Getriebeschmier-
mittel (Öl oder Schmierfett) auf Seite
VORSICHT
Das Getriebe weist möglicherweise einen
Überdruck auf, der gefährlich sein kann.
Öffnen Sie den Ölstopfen vorsichtig, um
den Überdruck abzulassen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Dokumentnummer
3HAC042927-003
Hinweis
xx2100002068
xx2100002069
30.
Hinweis
