5 Reparatur
5.9.1 Anheben des Getriebes Achse 1
Fortsetzung

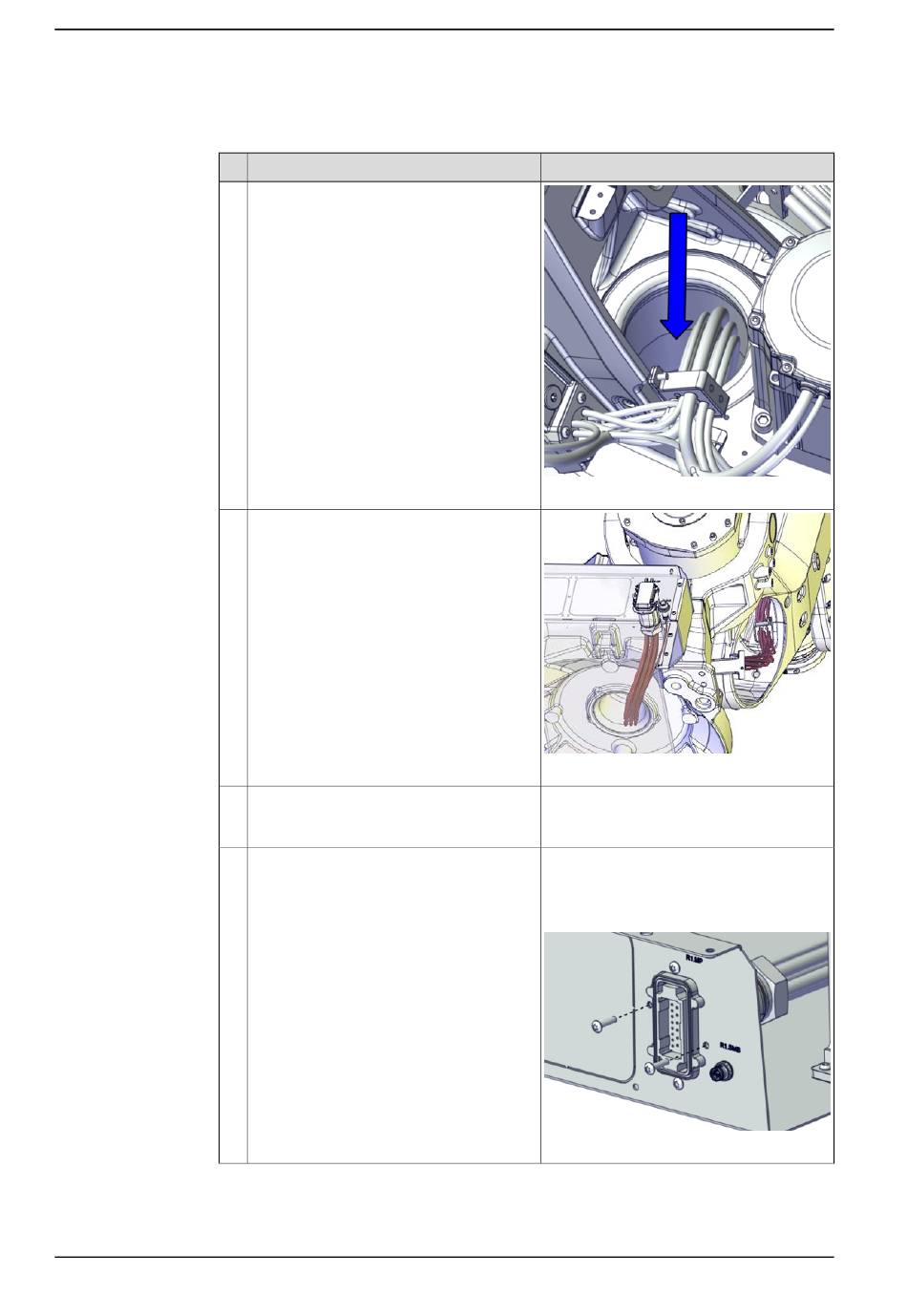

Einbauen des Kabelbaums im Sockel
1
2
3
4
Fortsetzung auf nächster Seite
466
Aktion
Führen Sie die Kabel durch das Schutzrohr.
•
Stellen Sie sicher, dass die Kabel
nicht verdreht sind. Alle Kabel müs-
sen dieselbe Position wie auf der
Grundplatte beibehalten.
•
Stellen Sie sicher, dass das
R1.SMB-Kabel auf der richtigen
Seite von R1.MP1 verläuft. Siehe
Abbildung.
Stellen Sie sicher, dass die Markierungen
auf den Kabeln beim Anschließen auf die
Sockelabdeckung zeigen.
Schließen Sie Steckverbinder R1.MP und
R1.SMB an.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100001216
xx1300000736
Schraubenabmessungen für R1.MP: M6x25
A2-70
Anzugsdrehmoment für R1.MP: 10 Nm
Anzugsdrehmoment für R1.SMB: 10 Nm
xx2100001109
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
