5 Reparatur
5.8.4 Austauschen von Motor Achse 4
Fortsetzung
2
Fortsetzung auf nächster Seite
380
Aktion

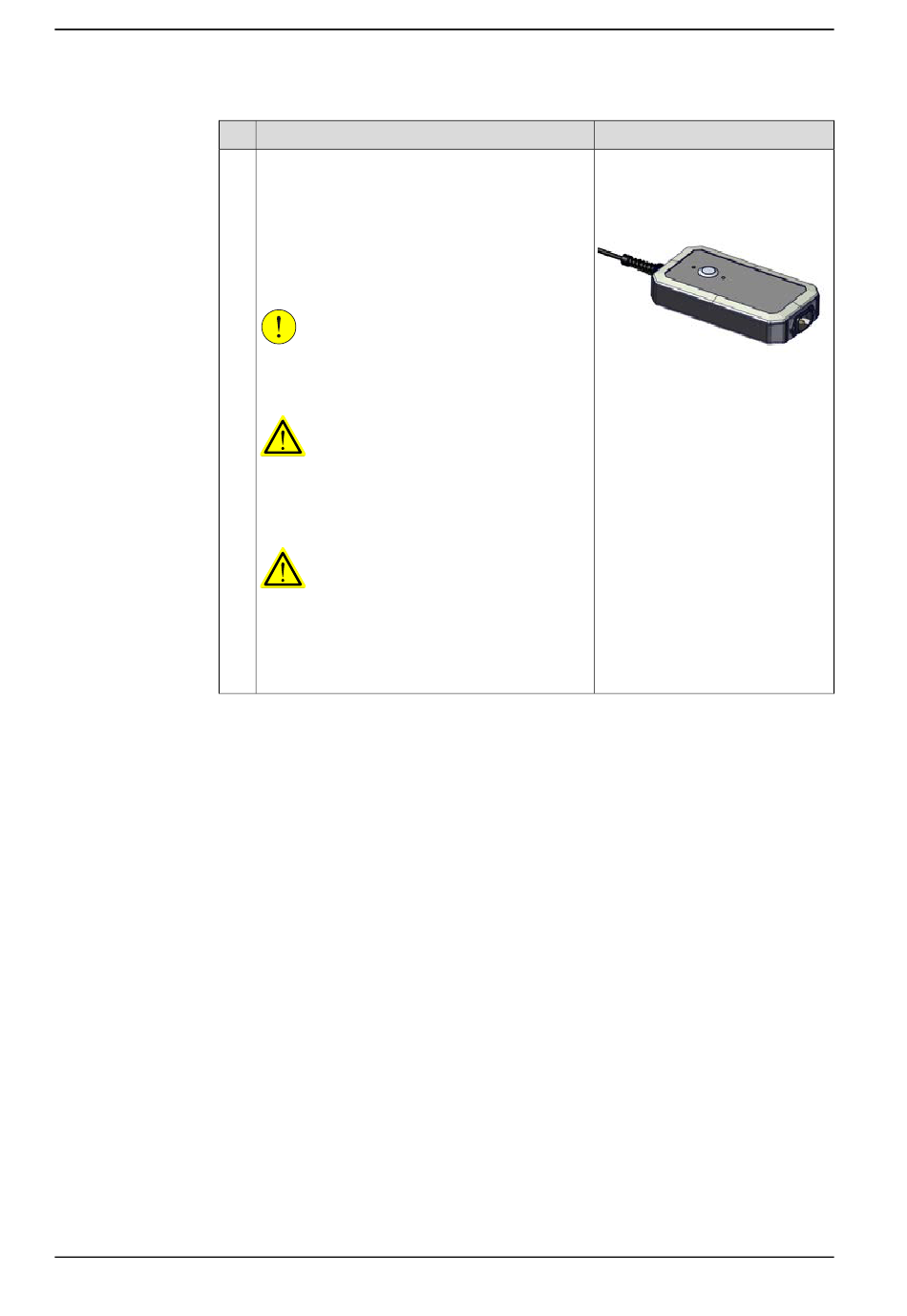

Lösen die Bremsen des Motors mit dem Bremslö-
sewerkzeug.
1 Stellen Sie sicher, dass das Bremslösewerk-
zeug abgeschaltet ist.
2 Verbinden Sie das Werkzeug mit dem
R2.MP4 Steckverbinder.
3 Mit einem Druck auf die Bremsenlösetaste
lösen Sie die Bremsen.
VORSICHT
Das Lösen der Bremsen am Motor Achse 4 kann
dazu führen, dass sich Achse 4 unerwartet be-
wegt.
GEFAHR
Wenn das Werkzeug falsch gehandhabt wird, be-
steht die Gefahr von schweren Verletzungen.
Lesen und befolgen Sie die beiliegenden Bedie-
nungsanleitungen für das Werkzeug.
WARNUNG
Elektrische Schäden am Motor können auftreten,
wenn der Motorsteckverbinder länger als 30 Se-
kunden mit 24 V versorgt wird. Verwenden Sie
das angegebene Bremslösewerkzeug ,um dieses
Risiko zu vermeiden.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Bremslösewerkzeug: 3HAC081310-
001
Die Bedienungsanleitungen liegen
dem Werkzeug bei.
xx2100000666
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
