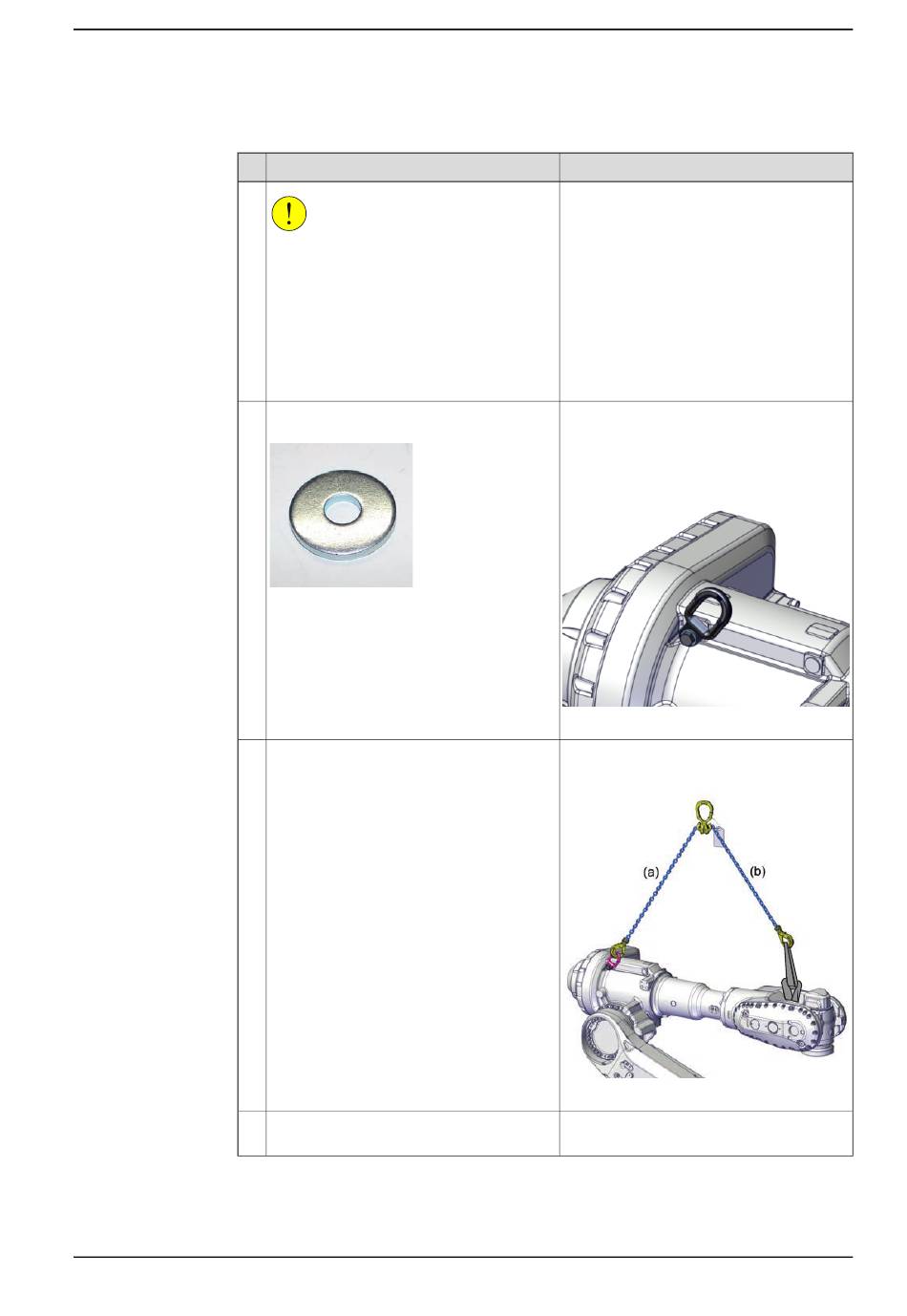

Befestigen der Hebevorrichtung am Oberarm
1
2
3
4
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
Aktion
VORSICHT
Das Gewicht des gesamten Oberarms
(einschließlich des Handgelenks) beträgt
IRB 5720-180/2,6, IRB 5720-155/2,6 LID:
310 kg
IRB 5720-125/3,0, IRB 5720-90/3,0 LID: 260
kg
Alle verwendeten Hebevorrichtungen
müssen entsprechend dimensioniert sein.
Befestigen Sie eine Huböse am Armgehäu-
se mit einer Unterlegscheibe darunter.
xx1400002196
Befestigen Sie die Oberarm-Hebevorrich-
tung (Kette) an der Huböse, an einem Tra-
versenkran (oder vergleichbarem Kran) und
dann an einer Rundschlinge im Handge-
lenk.
Ungefähre Länge der Kette:
(a): 1 200 mm
(b): 1 420 mm
Heben Sie die Hebevorrichtung an, um das
Gewicht des Oberarms aufzunehmen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.9.3 Austauschen des Getriebes Achse 3
Hinweis
Huböse: 3HAC16131-1
Unterlegscheibe: Außendurchmesser:
Mindestens 26 mm, Höchstens 30 mm,
Bohrungsdurchmesser: 13 mm, Dicke: 3
mm.
xx2100002146
Hebevorrichtung (Kette): 3HAC15556-1
Rundschlinge, 1,5 m: -
xx2100002145
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
527
