5 Reparatur
5.9.4 Austauschen des Getriebes Achse 6
Fortsetzung
2
3
4
5
6
7
Anschließen der Motorkabel Achse 6
1
Fortsetzung auf nächster Seite
564
Aktion

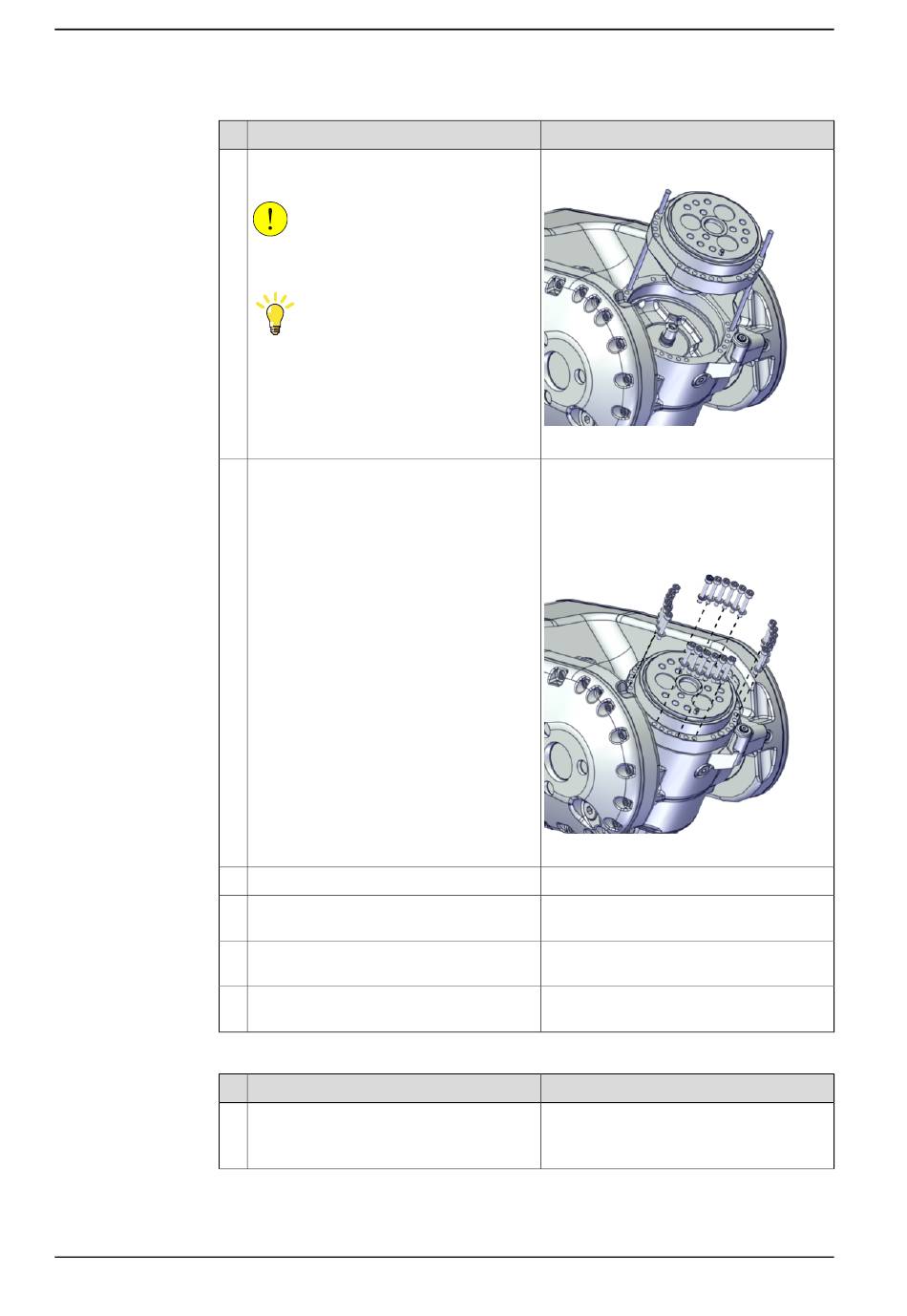

Bringen Sie das Getriebe am Handgelenk
an.
VORSICHT
Achten Sie darauf, dass das Motorritzel
oder das Getriebe nicht beschädigt werden!
Tipp
Stellen Sie sicher, dass der Ölstopfen ent-
fernt wurde, damit die Luft während des
Einbaus des Getriebes herausgedrückt
werden kann.
Sichern Sie das Getriebe mit den Befesti-
gungsschrauben.
Trennen Sie das Bremslösewerkzeug.
Führen Sie eine Dichtigkeitsprüfung durch.
Verfahren Sie Achse 5 im Schrittbetrieb in
eine horizontale Position.
Füllen Sie Öl in das Getriebe.
Aktion
Schließen Sie die Motorkabel an.
Beachten Sie beim Anschließen die Markie-
rungen auf den Steckverbindern.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100002259
Innensechskantschraube: M6x40 12.9
Gleitmo 603+Geomet 500
Unterlegscheibe: 3HAC045621-001, 24 St.
Anzugsdrehmoment: see standard torque
in Schraubverbindungen auf Seite 606
xx2100002227
Siehe Durchführen einer Dichtigkeitsprü-
fung auf Seite 190.
Siehe Befüllen des Getriebes Achse 6 mit
Öl auf Seite 181.
Hinweis
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
