4 Wartung
4.3.8 Überprüfen des Ölstands, Getriebe Achse 3
Fortsetzung

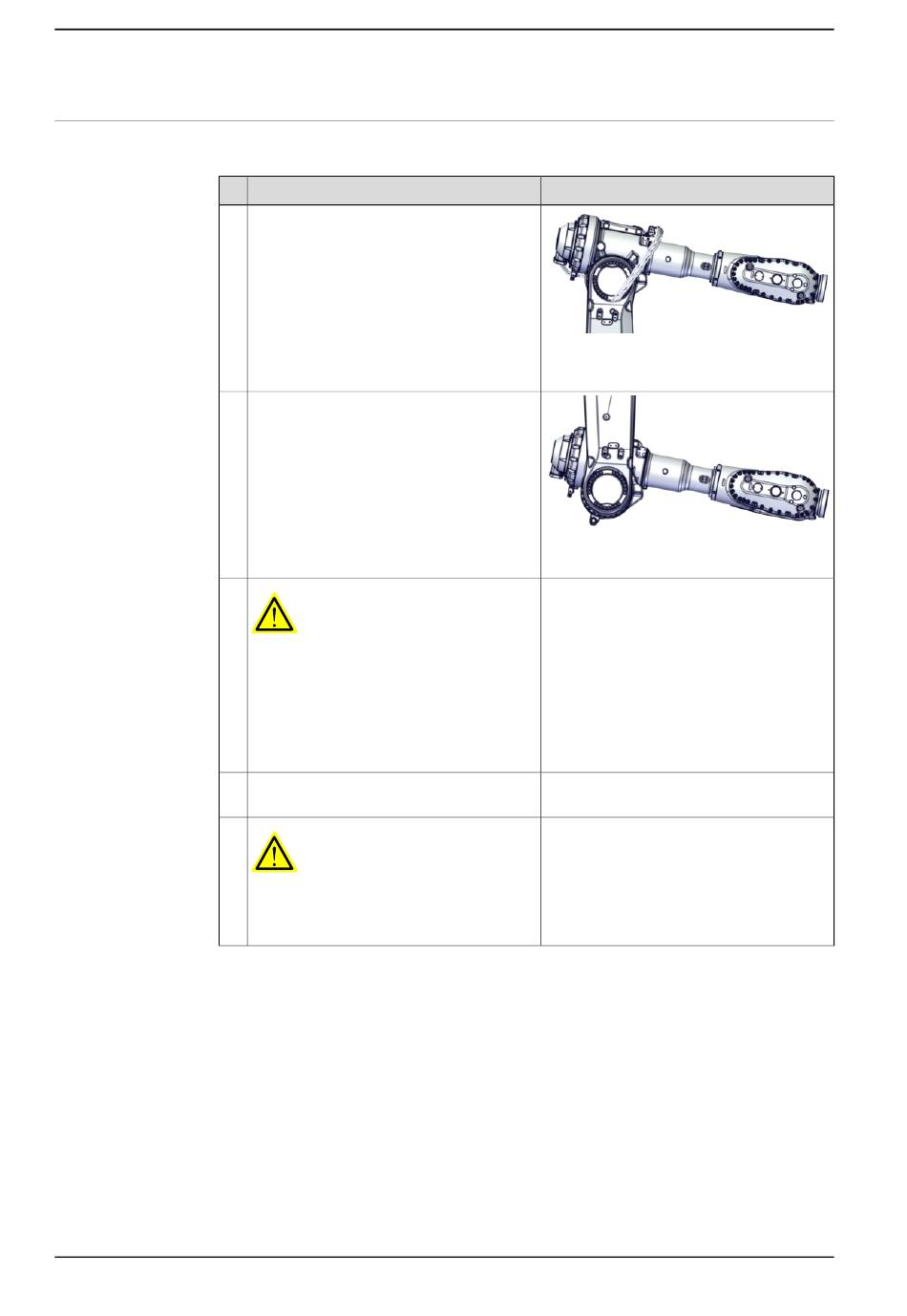

Überprüfen des Ölstands, Getriebe Achse 3
Gehen Sie wie folgt vor, um den Ölstand im Getriebe zu überprüfen.
1
2
3
4
5
Fortsetzung auf nächster Seite
130
Aktion
Bodenmontierter Roboter:
Bringen Sie den Roboter in folgende Posi-
tion:
• Achse 1: Keine Bedeutung
• Achse 2: 0°
• Achse 3: +10°
• Achse 4: Keine Bedeutung
• Achse 5: Keine Bedeutung
• Achse 6: Keine Bedeutung
Option Hängend montiert (3317-1)
Bringen Sie den Roboter in folgende Posi-
tion:
• Achse 1: Keine Bedeutung
• Achse 2: 0°
• Achse 3: -170°
• Achse 4: Keine Bedeutung
• Achse 5: Keine Bedeutung
• Achse 6: Keine Bedeutung
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
• Druckluftzufuhr
zum Roboter vor dem Betreten des abgesi-
cherten Raums.
Stellen Sie sicher, dass die Öltemperatur
zwischen +25°C ± 10°C liegt.
WARNUNG
Handhabung von Getriebeöl birgt mehrere
Sicherheitsrisiken, siehe Getriebeschmier-
mittel (Öl oder Schmierfett) auf Seite
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100002068
xx2100002069
30.
