Wiedereinbau der Verkabelung
Befolgen Sie dieses Verfahren, um die Verkabelung wieder einzubauen.
1
2
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
Aktion

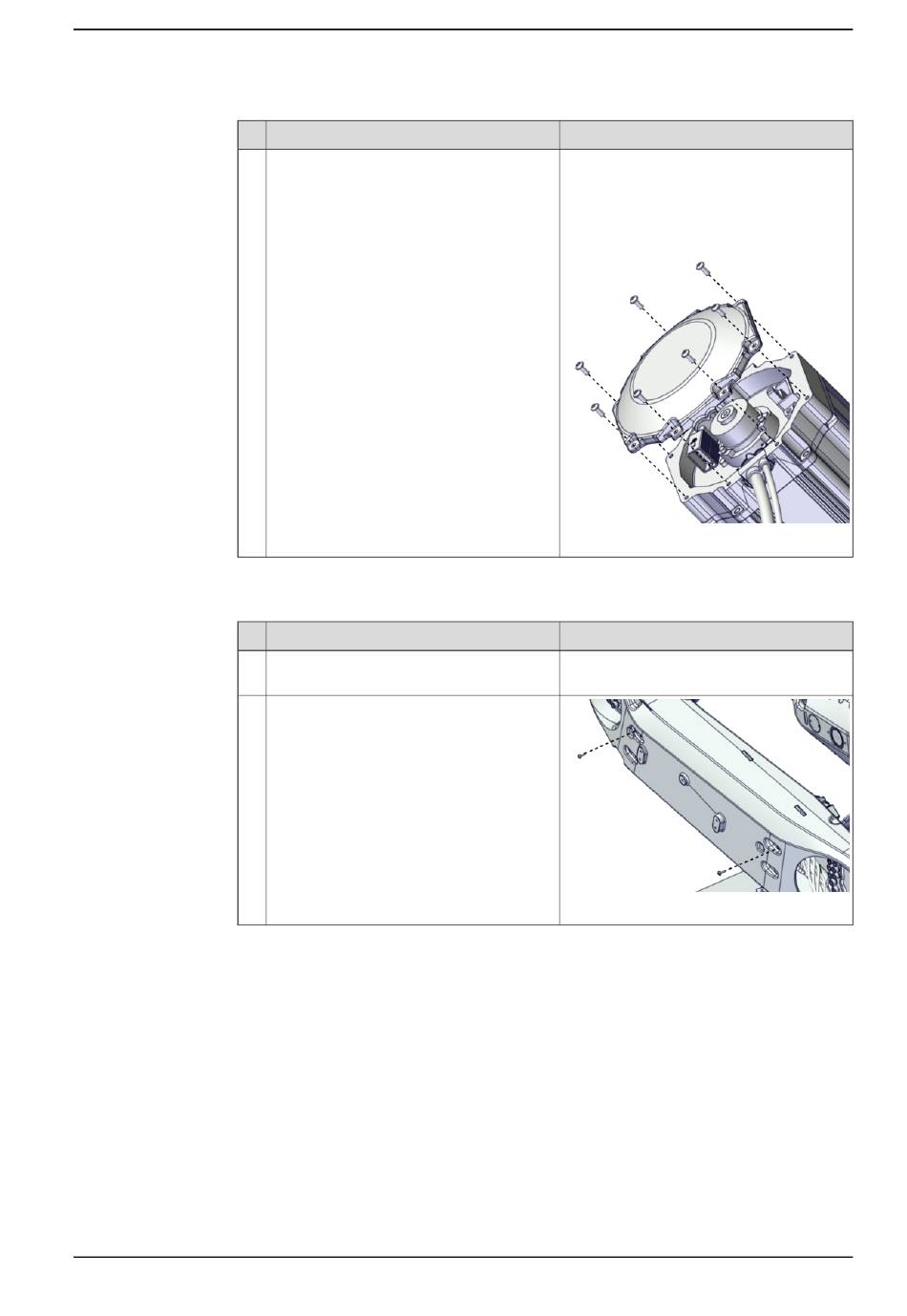

Montieren Sie die Motorabdeckung mit den
zugehörigen Schrauben.
Tragen Sie eine Klebeflüssigkeit auf.
Aktion
Schieben Sie den Kabelbaum vorsichtig in
den Unterarm.
Setzen Sie die Metallklemme des Unter-
arms Achse 2 und die Metallklemme des
Unterarms Achse 3, die sich im Inneren
des Unterarms befinden, wieder ein.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.9.2 Austauschen des Getriebes Achse 2
Hinweis
Torx-Flachkopfschraube: M5x12 Stainless
steel A2-70
Klebeflüssigkeit: 3HAC041807-004 (Loctite
2400)
Anzugsdrehmoment: 6 Nm.
xx2100000596
Hinweis
xx2100001104
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
