ABB IRB 5720 Produkthandbuch Seite 123

5
6
7
8
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A

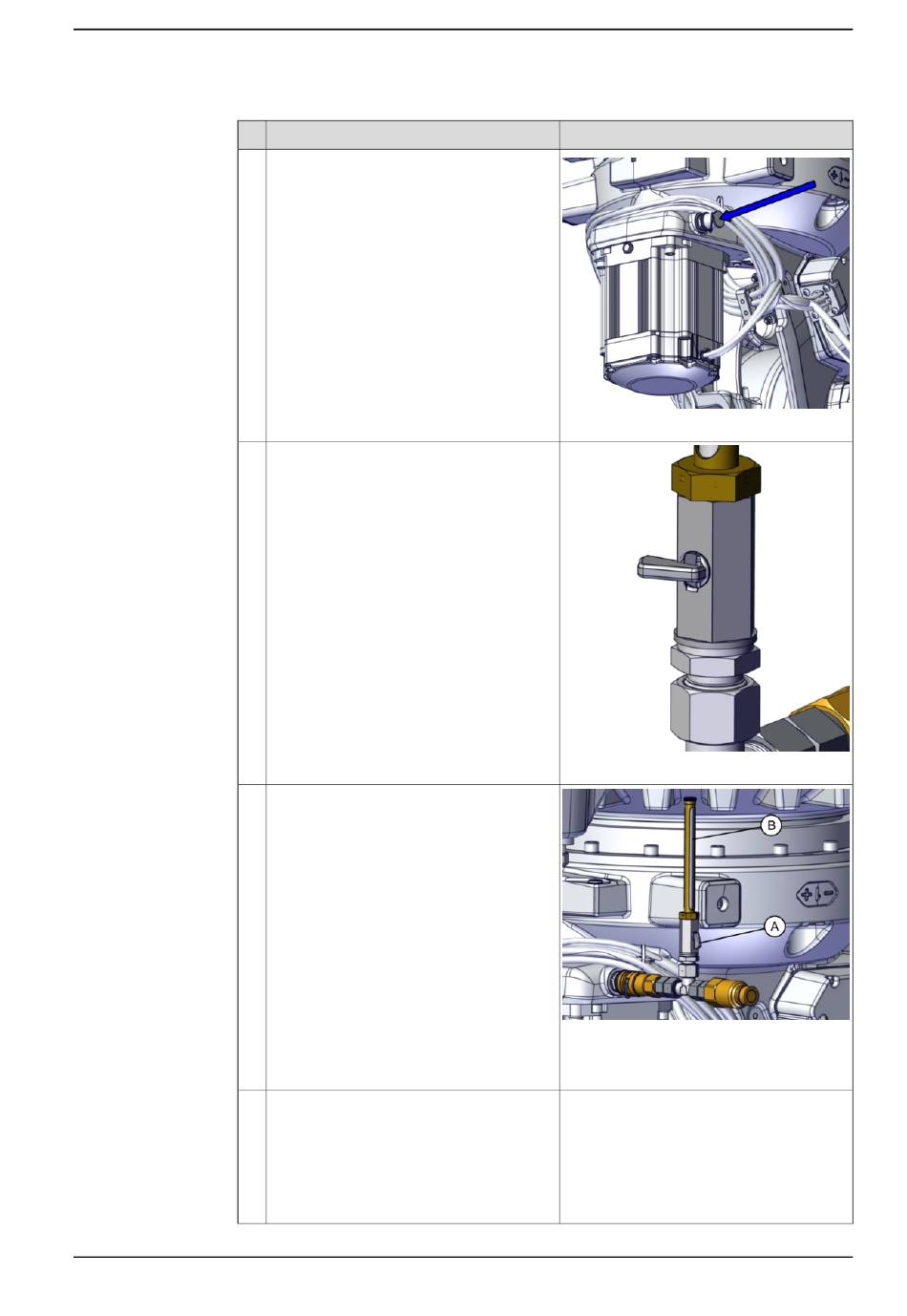

Aktion
Entfernen Sie die Schutzkappe von der In-
spektionsöffnung.
Stellen Sie sicher, dass das Ventil geschlos-
sen ist (horizontal) und befestigen Sie die
Ölstandanzeige.
Öffnen Sie das Ventil (A) langsam, um den
aufgebauten Druck langsam zu reduzieren.
Überprüfen Sie den Ölstand durch Ablesen
der Markierungen (B) an der Ölstandsanzei-
ge.
Erforderlicher Ölstand: an der Niveaumess-
marke 57 am Werkzeug ± 5 mm.
Füllen Sie Öl nach oder lassen Sie Öl ab,
falls erforderlich.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
4.3.6 Überprüfen des Ölstands, Getriebe Achse 1
Hinweis
xx2100002057
xx2100002418
xx2100002102
A Ventil in offener Stellung
B Füllstandmessmarken
Ölsorte und Gesamtmenge finden Sie unter
Technisches Referenzhandbuch - Schmie-
rung von Getrieben.
Weitere Informationen zum Auffüllen oder
Ablassen von Öl finden Sie im Abschnitt
Ölwechsel im Getriebe Achse 1 auf Sei-
te 145.
Fortsetzung auf nächster Seite
4 Wartung
Fortsetzung
123
