5 Reparatur
5.9.1 Anheben des Getriebes Achse 1
Fortsetzung
7
Wiedereinbauen des mechanischen Anschlags und der übrigen Kabelhalterungen
1
Fortsetzung auf nächster Seite
470
Aktion

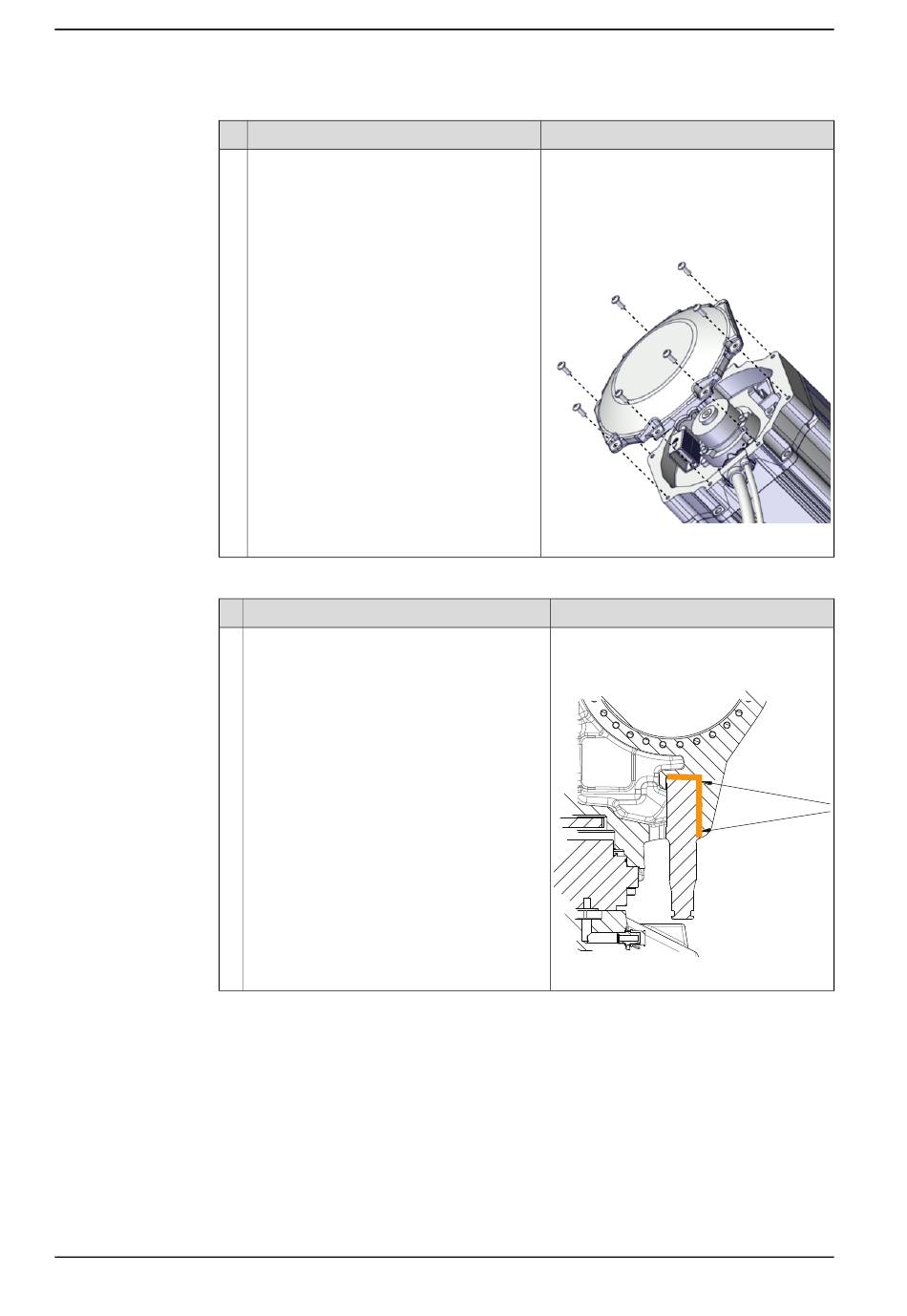

Montieren Sie die Motorabdeckung mit den
zugehörigen Schrauben.
Tragen Sie eine Klebeflüssigkeit auf.
Aktion
Schutzart Foundry Plus
Tragen Sie Rostschutzmittel auf die in der
Abbildung gezeigten Flächen, den Anschlag-
stift und die Öffnung auf; siehe Abbildung.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Torx-Flachkopfschraube: M5x12 Stainless
steel A2-70
Klebeflüssigkeit: 3HAC041807-004 (Loctite
2400)
Anzugsdrehmoment: 6 Nm.
xx2100000596
Hinweis
Rostschutz: 3HAC034903-001 (Mercasol
3110 Waxcoat. Die empfohlene Zeit zum
Trocknen beträgt 24 h.)
xx2100001139
