5 Reparatur
5.9.2 Austauschen des Getriebes Achse 2
Fortsetzung
4
5

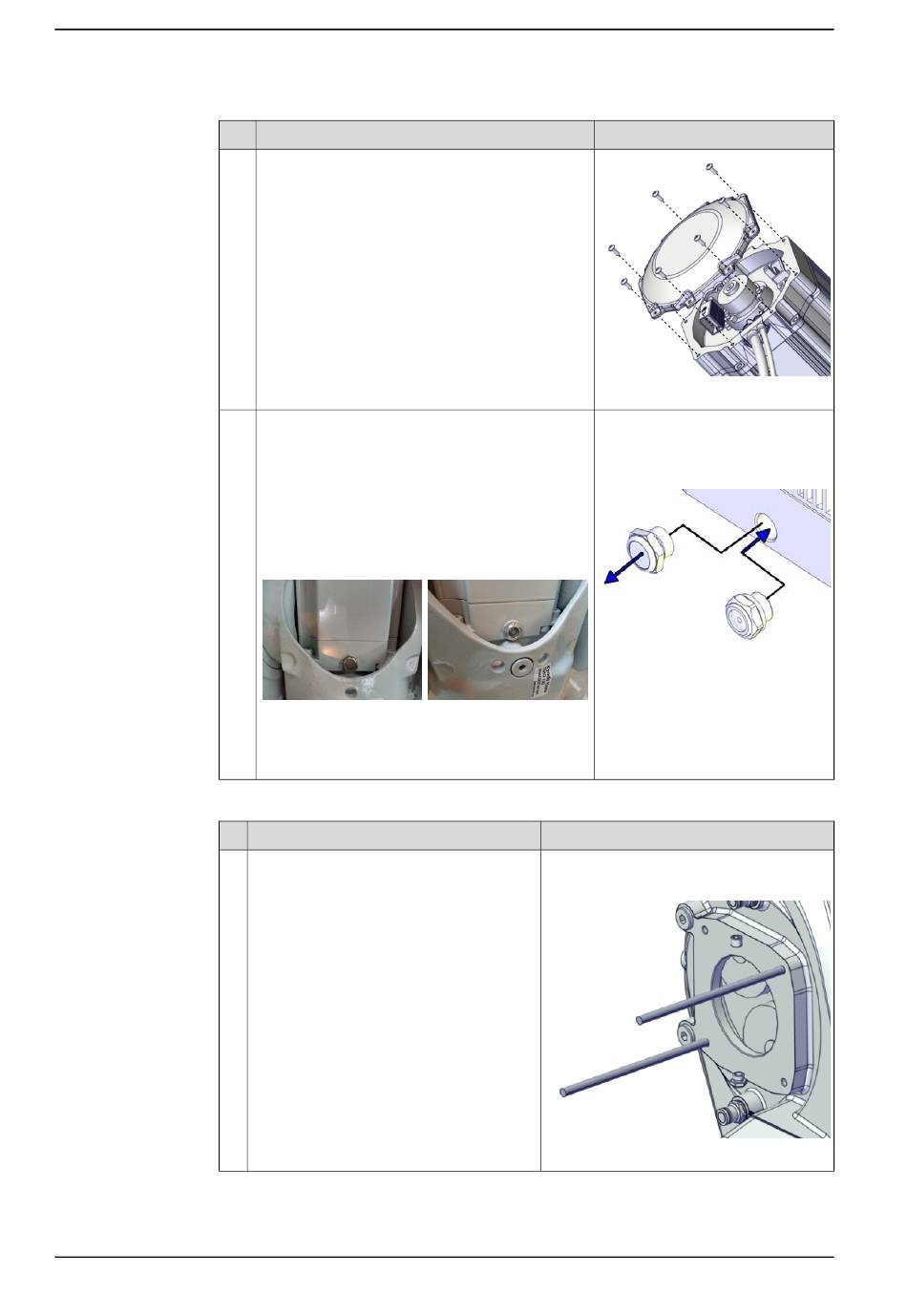

Wiedereinbau des Motors Achse-2
1
Fortsetzung auf nächster Seite
504
Aktion
Entfernen Sie die Abdeckung, falls sie am neuen
Ersatzteilmotor angebracht ist.
Schutzart Foundry Plus
Gültig für Achse 1, Achse 2, Achse 3 und Achse
4.
Wenn der Motor ein neues Ersatzteil ist, muss der
Abflussloch-Schutzfilter durch einen transparen-
ten Stopfen/ein Schauglas ersetzt werden (wird
zusammen mit dem Ersatzteil geliefert). Entfernen
Sie den Schutzfilter und installieren Sie den
transparenten Stopfen/das Schauglas.
xx1800000101
Schutzfilter (Standard).
Aktion
Setzen Sie Führungsstifte in die sich gegen-
überliegenden Bohrungen ein.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100000596
Anziehdrehmoment, transparenter
Stopfen: 20 Nm
Anziehdrehmoment, Schutzfilter:
20 Nm
xx1600000576
xx1800000102
Transparenter Stecker
(Foundry Plus).
Hinweis
Führungsstift, M10x150: 3HAC15521-2
Führungsstifte immer paarweise benutzen.
xx2100000593
