3 Installation und Inbetriebnahme
3.3.8 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
Fortsetzung
Oberarm

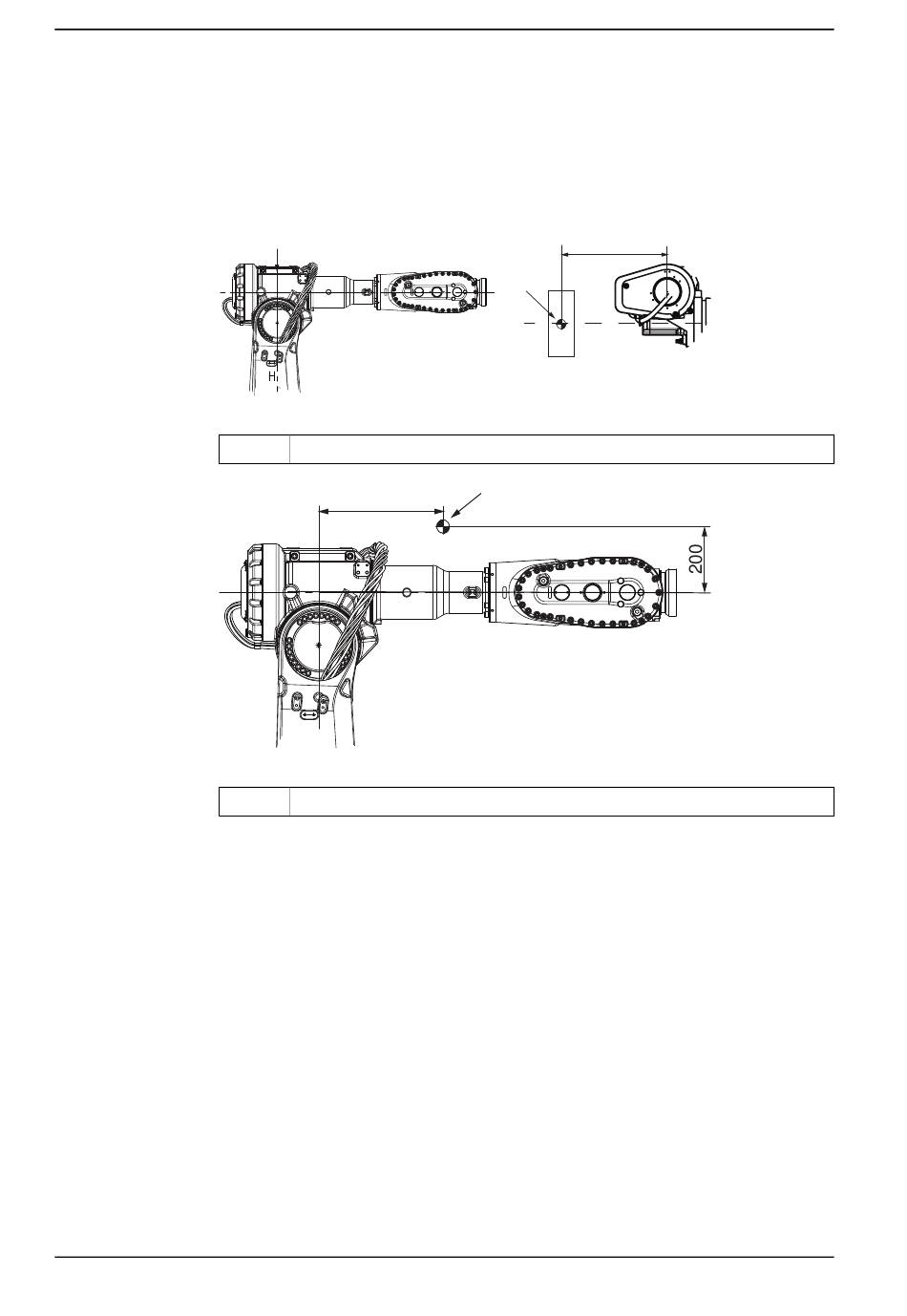

Die zulässige Zusatzlast am Oberarmgehäuse, zusätzlich zum maximalen
Handhabungsgewicht, beträgt M1 ≤ 20 kg mit einem Abstand (a) ≤ 500 mm ab dem
Schwerpunkt in der Verlängerung von Achse 3.
xx2100000822
A
xx2100000823
A
Fortsetzung auf nächster Seite
86
M1
Schwerpunkt
300
Schwerpunkt in der Verlängerung von Achse 3
