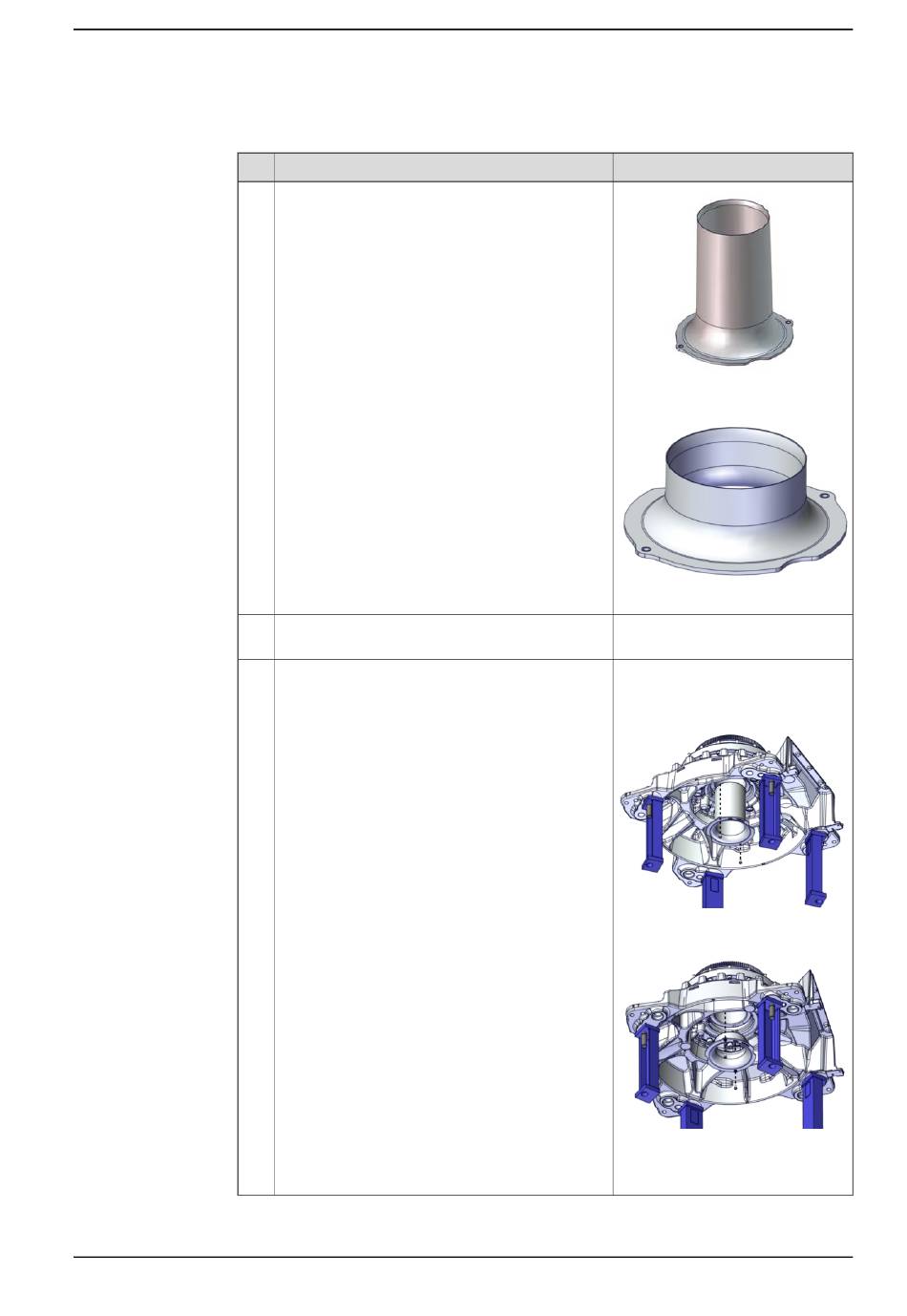

Wiedereinbau des Schutzrohres

Produkthandbuch - IRB 5720

3HAC079195-003 Revision: A

Überprüfen Sie das Schutzrohr auf Schäden.

Überprüfen Sie insbesondere die Oberfläche des

Dichtungsrings (nicht verfügbar für Option Hän-

gend montiert (3317-1)).

Bei Beschädigung austauschen.

Wischen Sie alle Verunreinigungen von den

Oberflächen des Schutzrohres.

Bringen Sie das Schutzrohr wieder am Sockel an.

Sichern Sie es mit den Befestigungsschrauben.

Option Hängend montiert (3317-1):

Tragen Sie Sicherungsflüssigkeit auf die Schrau-

5.9.1 Anheben des Getriebes Achse 1

xx1700001374

Option Hängend montiert (3317-1):

xx2100001168

Torx-Flachkopfschraube: M6x16

Rostfreier Stahl A2-70 (2 St.).

Anzugsdrehmoment: 10 Nm.

xx2100001112

Option Hängend montiert (3317-1)

xx2100001138

Klebeflüssigkeit: 3HAC041807-004

(Loctite 2400)

Fortsetzung auf nächster Seite
