5 Reparatur

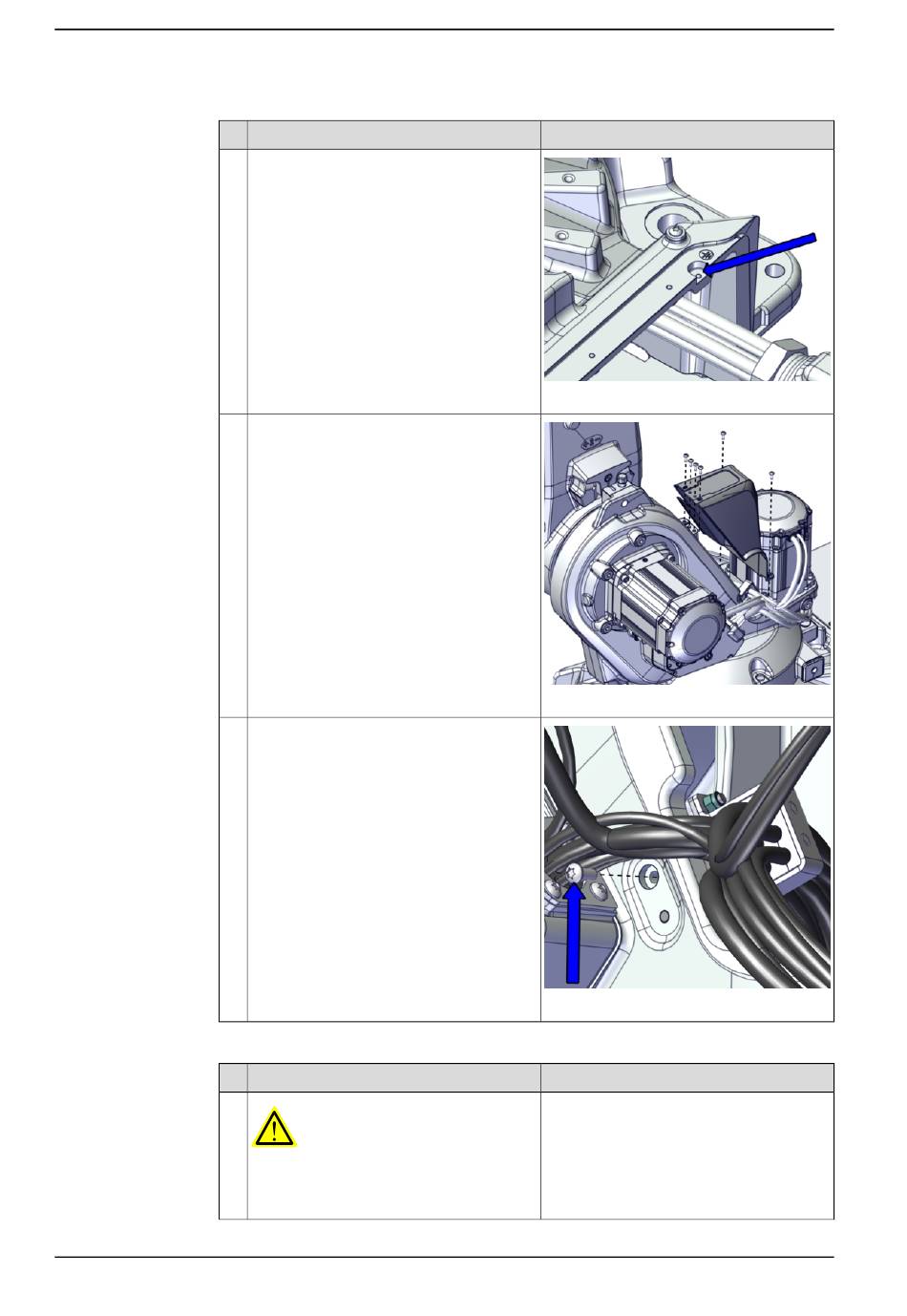

5.7.1 Ausbauen des Kabelbaums
Fortsetzung
4
5
6
Trennen der Motorkabel, Achse 1 und Achse 2
1
Fortsetzung auf nächster Seite
276
Aktion
Ziehen Sie das Erdungskabel ab.
Foundry Plus
Entfernen Sie die Kabelschutzplatte Achse
1, indem Sie die Befestigungsschrauben
entfernen.
Lösen Sie die Kabelhalterung vom Rah-
men, indem Sie die Schraube entfernen.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-
, Hydraulikdruck- und Luftdruckversorgung
zum Roboter unterbrochen ist.
