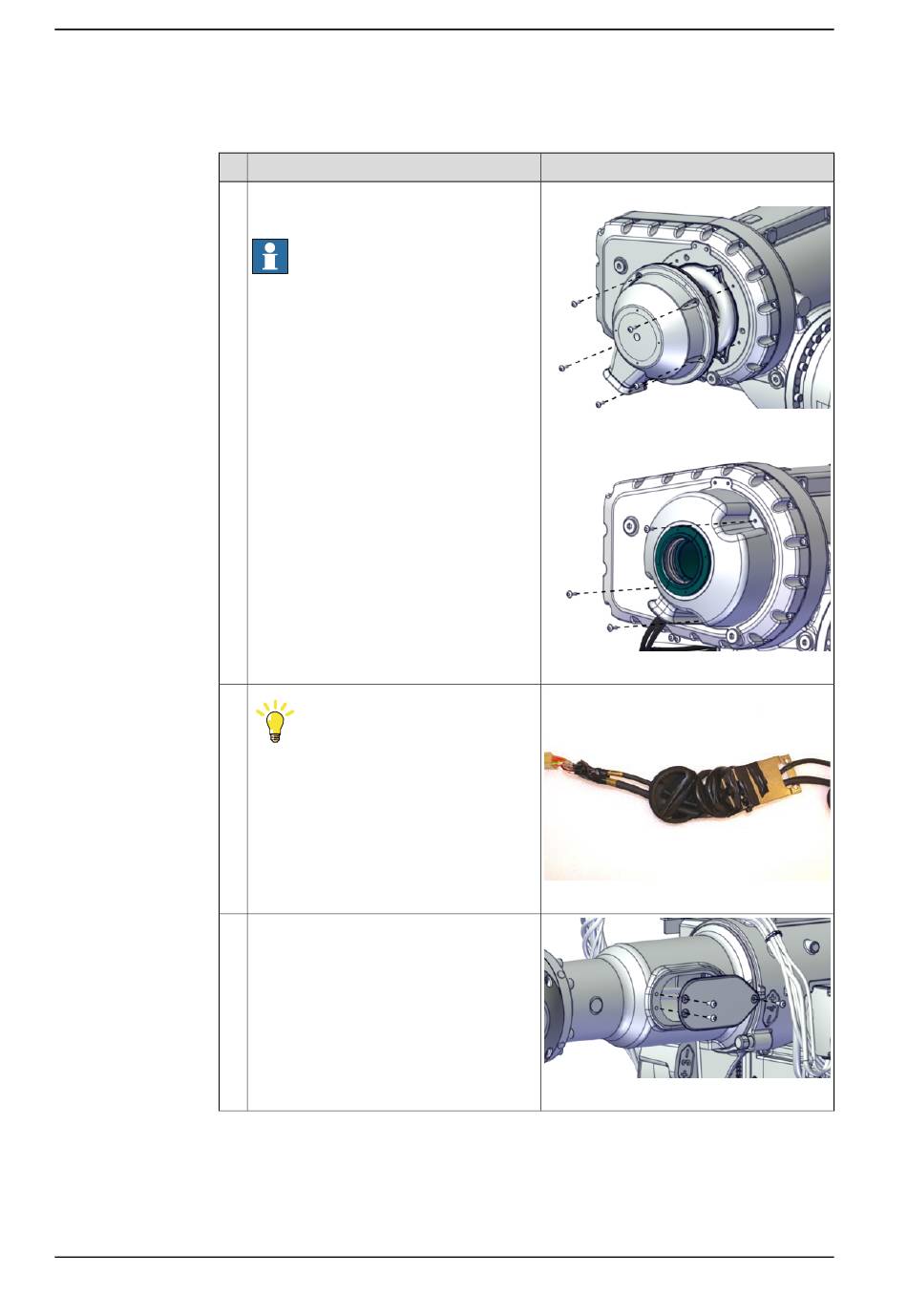

ABB IRB 5720 Produkthandbuch Seite 222

5 Reparatur
5.5.1 Austausch der Armgehäuseabdeckung, einschließlich der Kassettendichtung Achse 4
Fortsetzung
Ausbauen des Kabelbaums aus Handgelenk und Oberarm
1
2
3
Fortsetzung auf nächster Seite
222
Aktion
Foundry Plus, DressPack:
Nehmen Sie die Abdeckung ab.
Hinweis
Gehen Sie vorsichtig vor, um die Dichtung
nicht zu beschädigen.
Tipp
Binden Sie die Steckverbinder von Achse
5 und 6 und den Träger mit Klebeband zu
einem Bündel zusammen (falls noch nicht
gebündelt). Dies erleichtert das Entfernen
und verhindert, dass die Teile während der
Arbeit beschädigt werden.
So kann der Kabelbaum leichter durch das
Innere des Oberarms geführt werden.
Entfernen Sie die Seitenabdeckung des
Armrohrs.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Foundry Plus
xx2000000422
DressPack
xx2100002679
xx1300000668
xx2000000420
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
