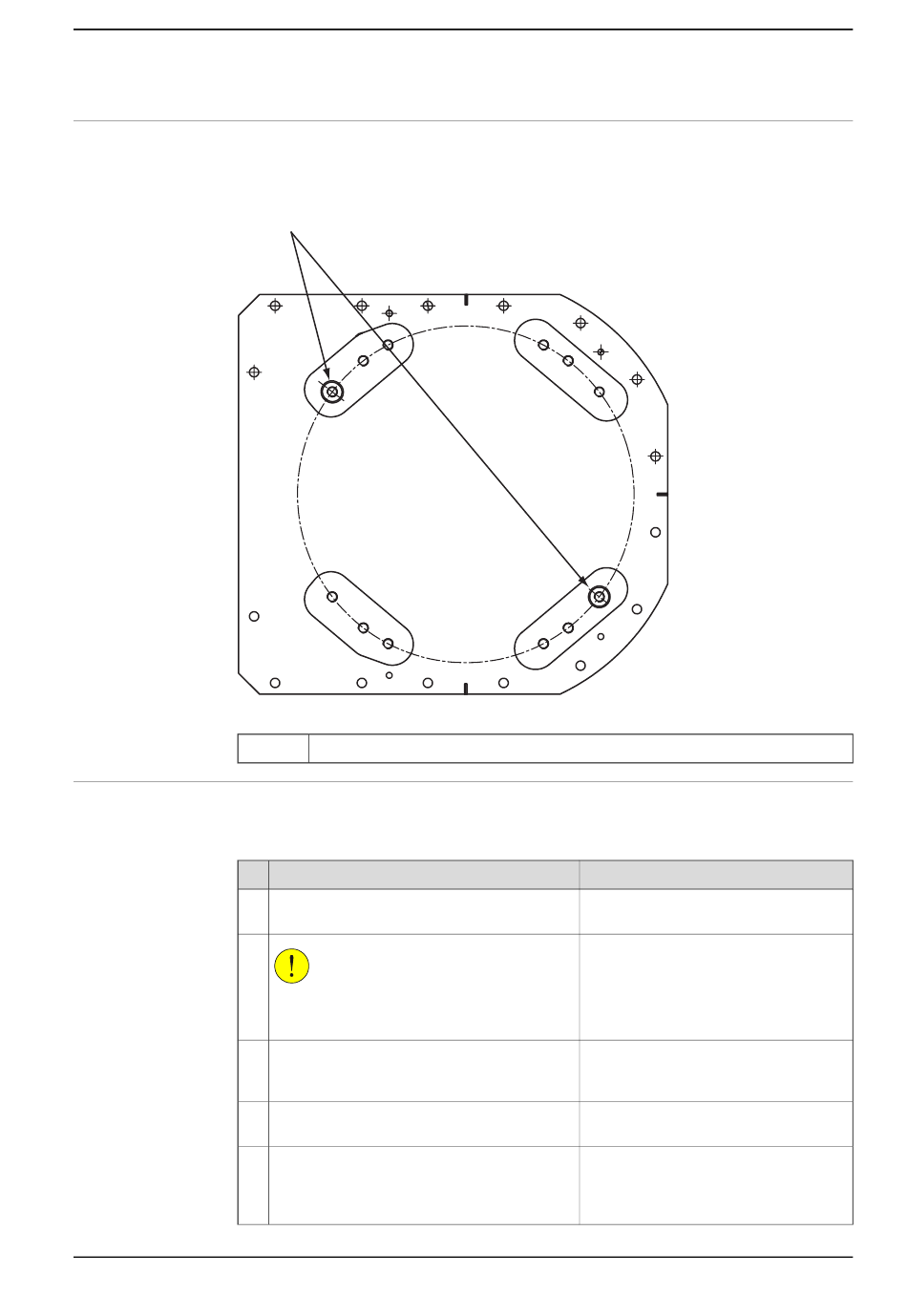

Grundplatte, Bohrungen der Führungsbuchse
Die nachfolgende Abbildung zeigt die Bohrungen der Führungsbuchse in der
Grundplatte.
xx0300000045
A
Grundplatte
In diesem Abschnitt wird das Befestigen der Grundplatte im Fundament
beschrieben.
1
2
3
4
5
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
A
Bohrungen der Führungsbuchse (2 St.)
Aktion
Stellen Sie sicher, dass das Fundament eben
ist.
VORSICHT
Alle Hebevorrichtungen müssen entsprechend
dimensioniert sein!
Positionieren Sie die Grundplatte entspre-
chend des Roboteraufstellungsorts mit den
Nuten in der Grundplatte.
Heben Sie die Grundplatte in ihre Montagepo-
sition.
Verwenden Sie die Grundplatte als Schablo-
ne, und bohren Sie Befestigungslöcher, wie
für die ausgewählten Schraubengröße erfor-
derlich.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.3.2 Montage einer Grundplatte
Hinweis
Siehe Abbildung Grundplatte, Führungs-
nuten und Nivellierbolzen auf Seite
Befestigungslöcher: 16 Stück
Fortsetzung auf nächster Seite
Fortsetzung
61.
