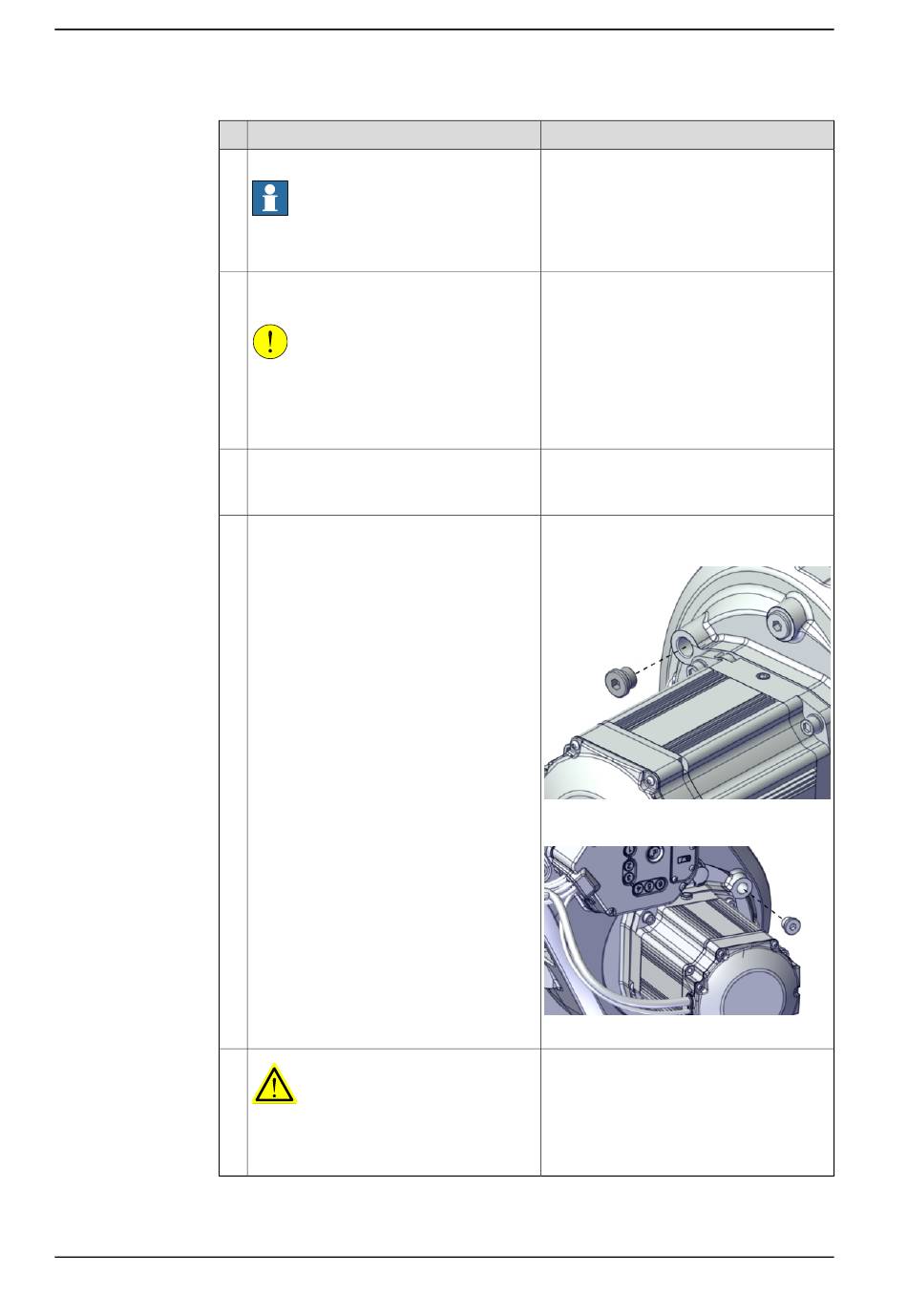

ABB IRB 5720 Produkthandbuch Seite 162

4 Wartung
4.4.3 Ölwechsel im Getriebe Achse 2
Fortsetzung
5
6
7
8
9
162
Aktion
Füllen Sie das Getriebe mit Öl.
Hinweis
Die nachzufüllende Ölmenge hängt davon
ab, wie viel Öl zuvor abgelassen wurde.
Messen Sie den Ölstand an der Entlüftungs-
öffnung (Ölstopfen).
VORSICHT
Der Ölstand sinkt, während alle Hohlräume
des Getriebes mit Öl gefüllt werden. Warten
Sie, bis das Öl absinkt, bevor Sie den Öl-
stand messen.
Entfernen Sie den Ölgeber.
Bringen Sie die Schutzkappe wieder am
Nippel an.
Den Ölstopfen mit einem neuen O-Ring
wieder einsetzen.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbe-
stimmungen eingehalten werden, wenn Sie
den ersten Testlauf durchführen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Ölsorte und Gesamtmenge finden Sie unter
Technisches Referenzhandbuch - Schmie-
rung von Getrieben.
Erforderlicher Ölstand: 0-10 mm unter der
Ölstopfenöffnung (bodenmontierter Robo-
ter).
Erforderlicher Ölstand: 0-10 mm unter der
Ölstopfenöffnung (hängend montierter
Roboter).
Weitere Informationen finden Sie unter
Überprüfen des Ölstands, Getriebe Achse
2 auf Seite 126.
O-Ring: 3HACxxx
Anzugsdrehmoment: 24 Nm.
xx2100002059
Option Hängend montiert (3317-1)
xx2100002061
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
