3 Installation und Inbetriebnahme

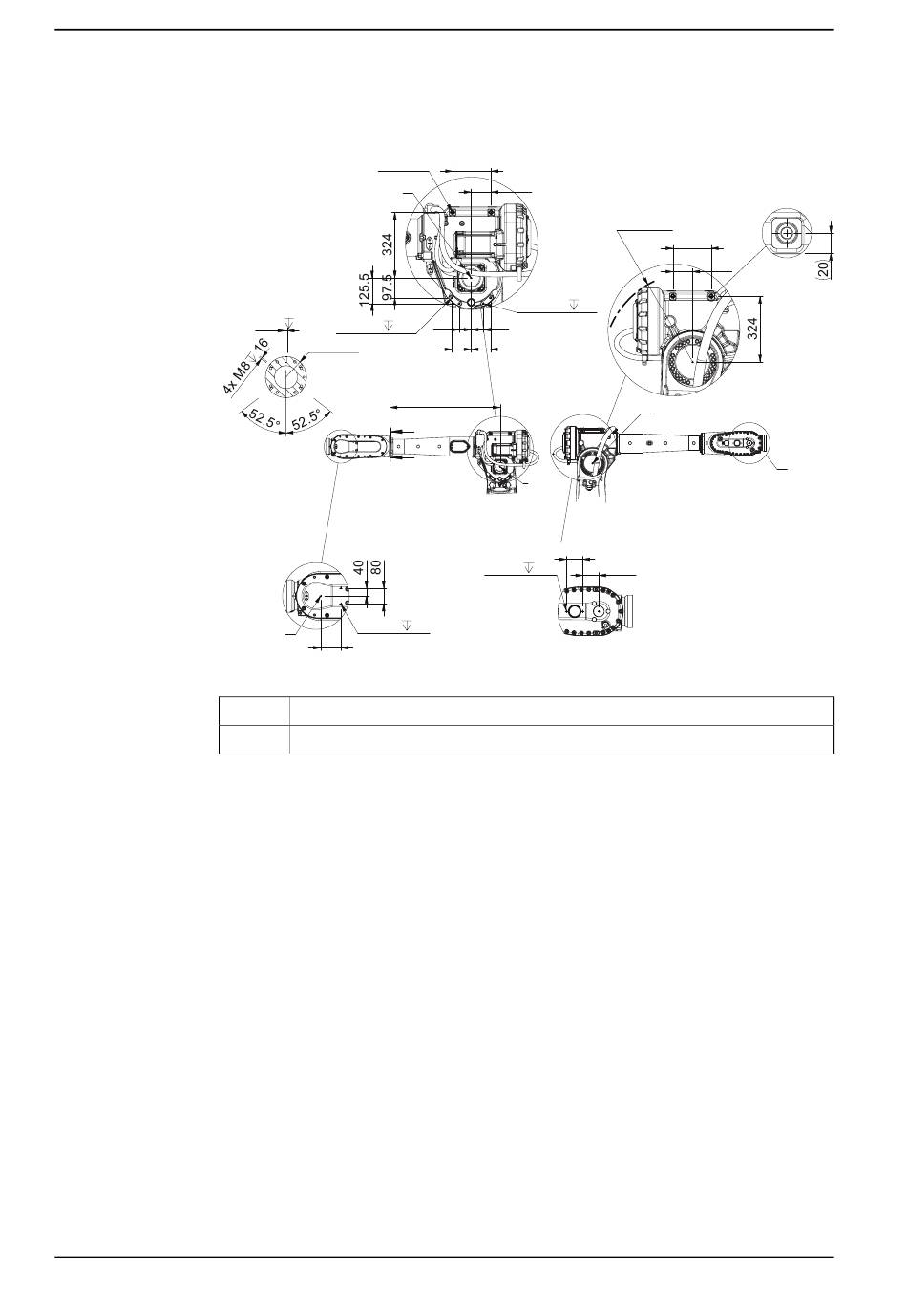

3.3.8 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
Fortsetzung
IRB 5720-125/3,0, IRB 5720-90/3,0 LID
xx2100002379
R3
R4
Fortsetzung auf nächster Seite
88
4x M12
C L Axis 3
M12 18
2x M12 19
R101.5
1085.5
E
E-E
E
2x M8 16
C L Axis 5
100
Minimaler umschriebener Radius von Achse 3
Minimaler umschriebener Radius von Achse 4
