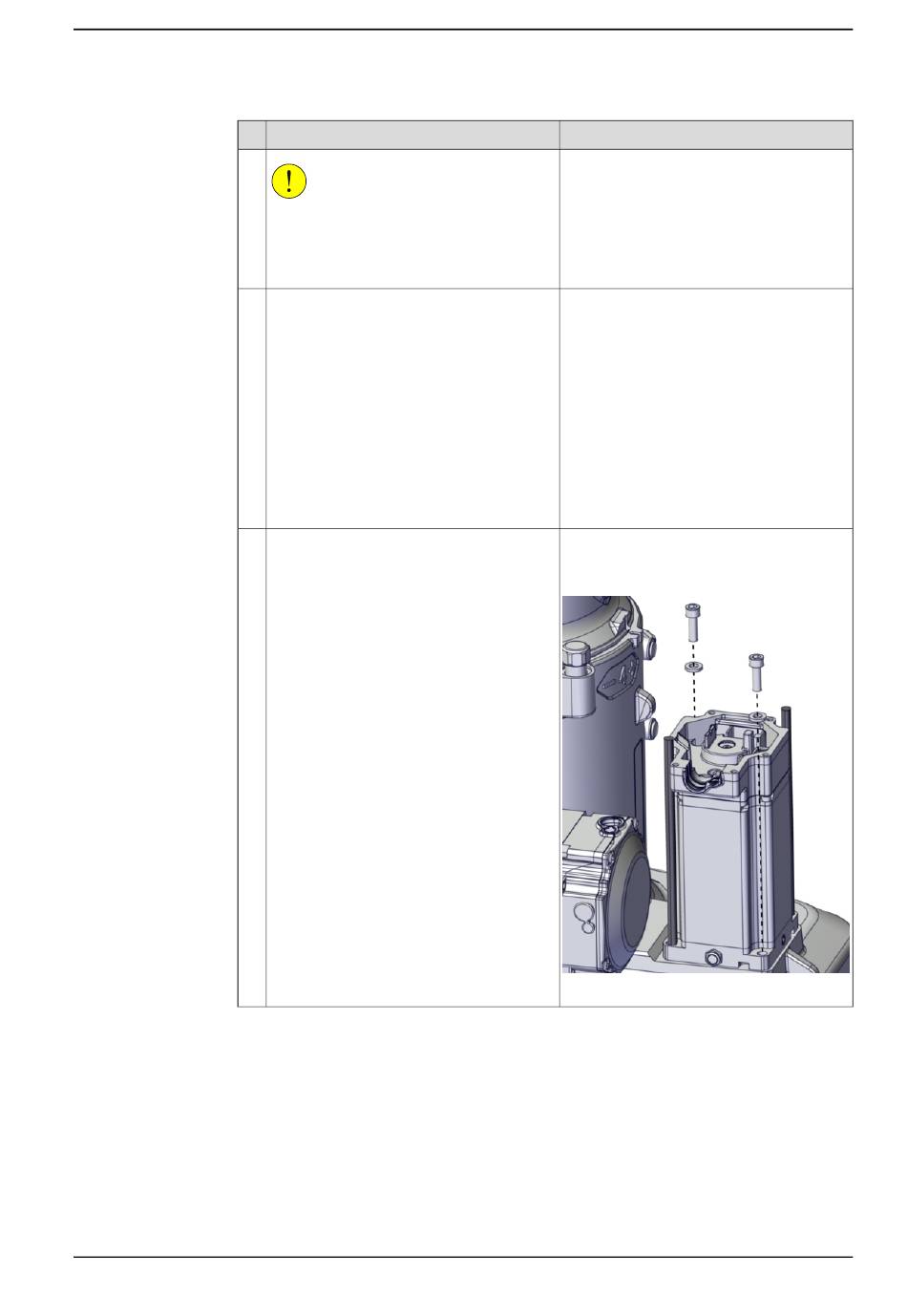

Produkthandbuch - IRB 5720

3HAC079195-003 Revision: A

Bei jedem Trennen/Zusammenfügen von

Motor und Getriebe können die Getriebe

beschädigt werden, wenn zu viel Kraft an-

gewendet wird.

Setzen Sie das Drehwerkzeug an.

Montieren Sie vorsichtig den Motor in seine

Endposition, während Sie zur gleichen Zeit

das Motorritzel leicht mit dem Drehwerk-

zeug drehen.

Stellen Sie sicher, dass das Motorrit-

zel richtig in das Getriebe einge-

Stellen Sie sicher, dass das Motorrit-

zel nicht beschädigt werden kann.

Stellen Sie sicher, dass der Kabel-

ausgang in die richtige Richtung

Bringen Sie zwei der Befestigungsschrau-

ben und Unterlegscheiben an.

Verwenden Sie eine Schraubendreherver-

längerung, um an die Schrauben heranzu-

5.8.4 Austauschen von Motor Achse 4

Drehwerkzeug: 3HAB7887-1

Innensechskantschraube: M10x30 12.9

Gleitmo 603+Geomet 500 (2 St.)

Bits-Extender: 3HAC12342-1

xx2100002212

Fortsetzung auf nächster Seite
