ABB IRB 5720 Produkthandbuch Seite 68

3 Installation und Inbetriebnahme
3.3.3.3 Anheben des Roboters mit Rundschlingen
Fortsetzung

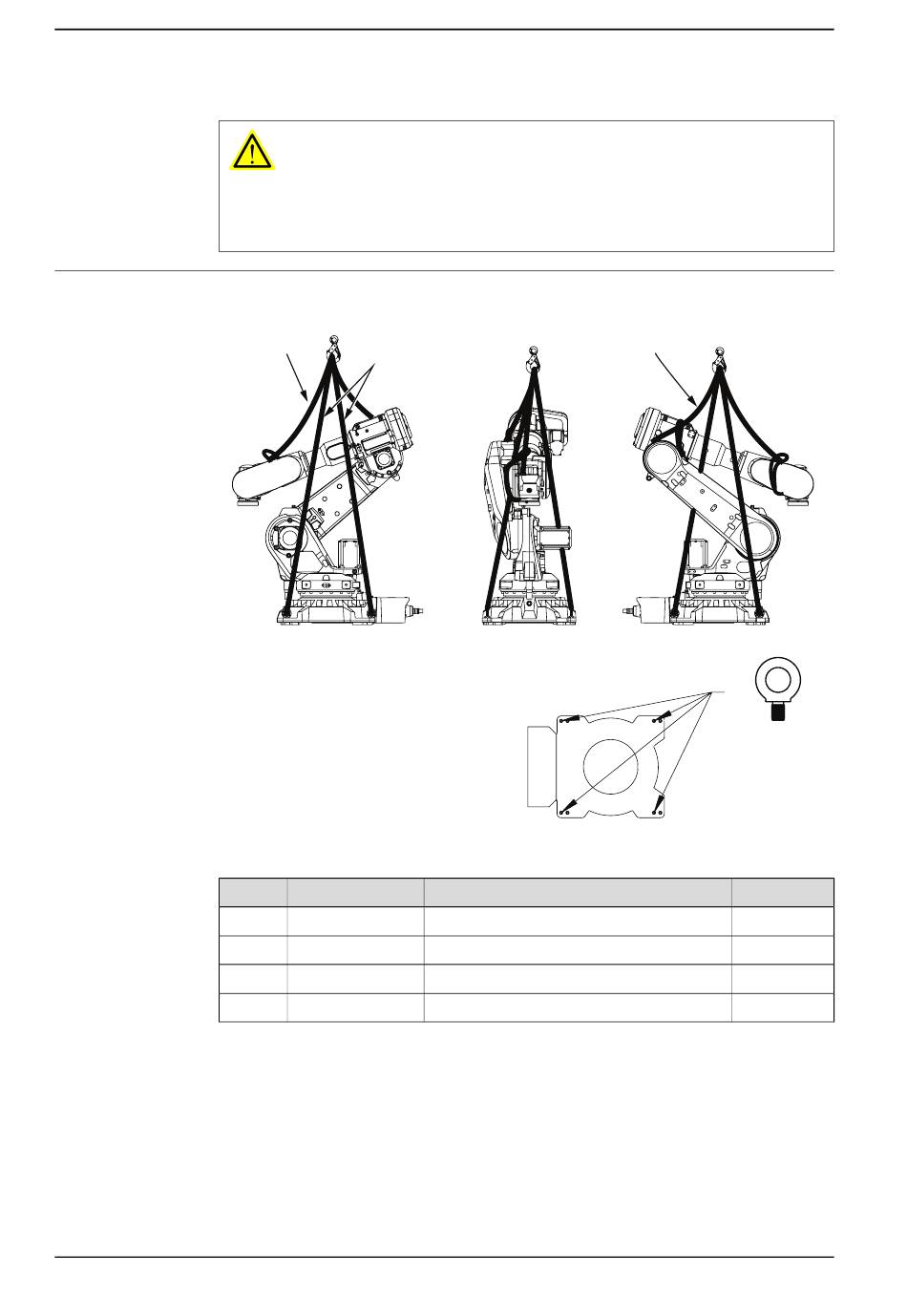

Illustration: Befestigen der Rundschlingen
xx2100000703
Pos.
A
B
C
D
i
ii
Fortsetzung auf nächster Seite
68
GEFAHR
Der Versuch, den Roboter in einer anderen als der empfohlenen Hebeposition
zu heben kann zum Kippen des Roboters führen und schwere Schäden oder
Verletzungen verursachen!
A
B
Beschreibung
Roundsling
Roundsling
Roundsling
Huböse M20
Bringen Sie die Rundschlinge mit Schlaffheit an. Sie verhindern, dass sich der Roboter dreht, wenn
während des Transports ein plötzlicher Stopp auftritt.
Bringen Sie die Rundschlinge mit Schlaffheit an. Sie verhindern, dass sich der Roboter dreht, wenn
während des Transports ein plötzlicher Stopp auftritt.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
2 m oder 2,5 m je nach Robotervariante.
2,5 m
2 m oder 2,5 m je nach Robotervariante.
C
4x
D
Anzahl
i
1 St.
4 St.
ii
1 St.
4 St.
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
