5 Reparatur
5.9.1 Anheben des Getriebes Achse 1
Fortsetzung

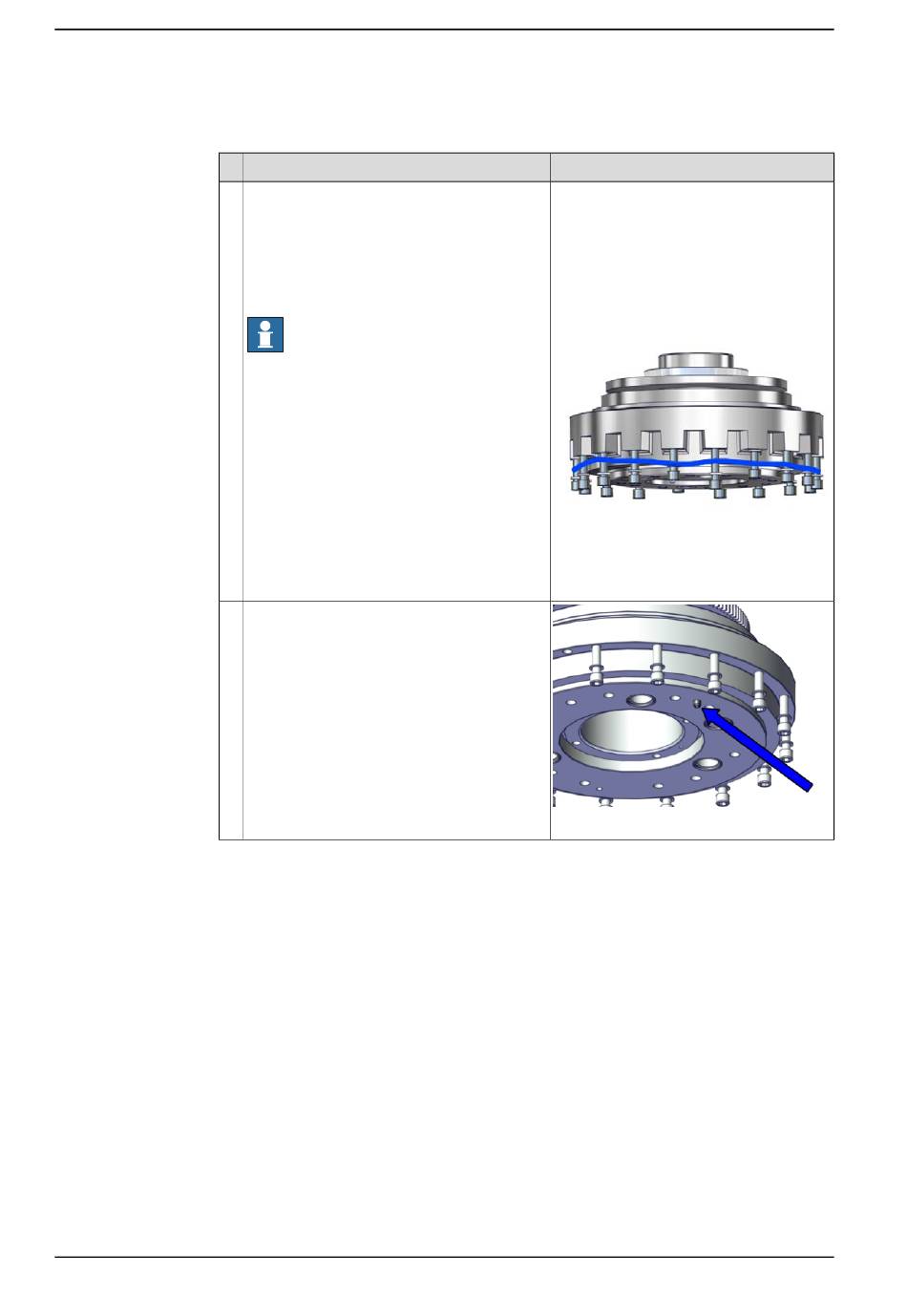

Einbauen des Getriebes Achse-1 im Sockel
1
2
Fortsetzung auf nächster Seite
450
Aktion
Bevor das Getriebe wieder eingebaut wird,
platzieren Sie die Befestigungsschrauben,
die das Getriebe an das Koordinatensystem
halten, temporär in ihren Bohrungen und
verschließen Sie die Schrauben mit dem alten
O-Ring. Auf diese Weise wird verhindert,
dass die Schrauben abfallen.
Hinweis
Verwenden Sie nicht den neuen O-Ring!
Stellen Sie sicher, dass der Führungsstift im
Getriebe in die Bohrung im Sockel passt.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Innensechskantschraube: M12x60 12.9
Gleitmo 603+Geomet 500 (16 St.)
Wenn die Befestigungsschrauben an
dieser Stelle nicht so angebracht sind,
müssen sie durch Drehen von Achse 1
montiert werden, um nacheinander Zu-
gang zu den mechanischen Anschlagstift-
position zu erhalten.
xx1400002176
xx2100001167
Produkthandbuch - IRB 5720
3HAC079195-003 Revision: A
