Besturing / software
8.8.16 Membraanbreuk
Bij activeren van de functie "Membraanbreuk" en aansluiten van een overeenkomstige
membraanbreuksensor wordt een defect aan de doseermembranen automatisch herkend
en als alarmmelding op het display weergegeven.
Voorwaarden:
– Deze functie kan enkel worden gebruikt als aan de pomp een
pompkop met formaat 30 l/h, 50 l/h of 120 l/h met overeenkomstige
membraanbreuksensor geplaatst wordt.
– De overeenkomstige membraanbreuksensor
l/h [PP]" op pagina 178 , pos. 9 of
op pagina 180 , pos. 11, selecteren en monteren.
Elektrische aansluiting - membraanbreuksensor
Membraanbreukcontrole inschakelen:

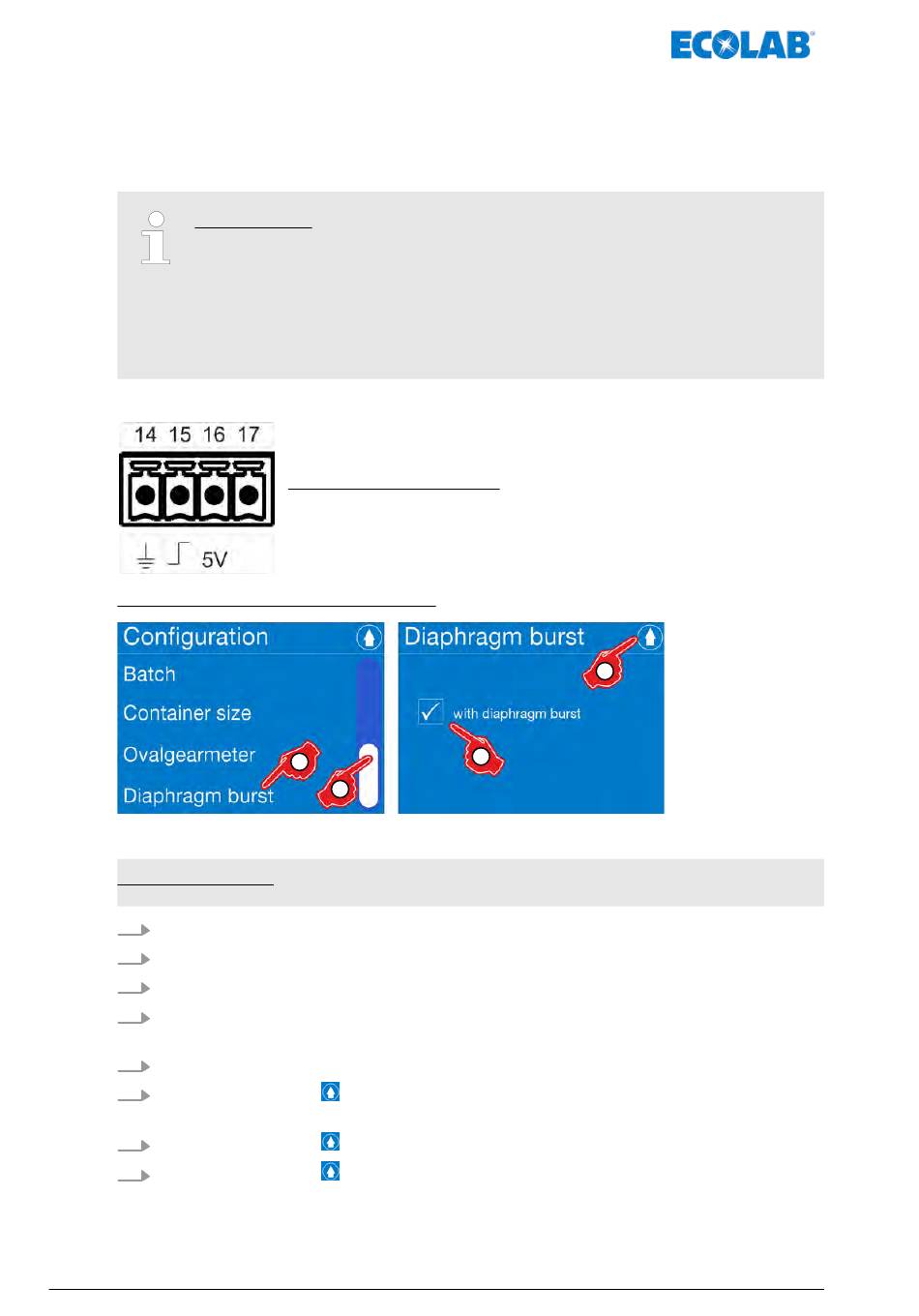

Afb. 68: Membraanbreukcontrole inschakelen
Fabrieksinstelling: Zonder membraanbreukcontrole (geen vinkje geplaatst).
1.
[Hoofdmenu] oproepen:
2.
[Configuratie] selecteren:
3.
Met schermbalk tot aan het menupunt [Membraanbreuk] gaan.
4.
[Membraanbreuk] selecteren.
ð Scherm wisselt naar de aanvraag „met membraanbreuk" .
5.
Indien gewenst, „met membraanbreuk" selecteren
6.
Drukken op de toets
ð Het scherm wisselt naar het overzicht: [Configuratie].
7.
Drukken op de toets
8.
Drukken op de toets
MAN046939 Rev. 6-10.2021
De elektrische aansluiting gebeurt op de hoofdprintplaat
Ä „[Diaphragm] Membraanbreukcontrole " op pagina 53
De aansluitingen zijn als volgt:
14 = GND
15 = Membranen
16 = 5 Volt
17 = Anode
4
3
Ä Hoofdstuk 8.5 „Hoofdmenu" op pagina 64
Ä Hoofdstuk 8.8 „Configuratie" op pagina 90
slaat de instelling op.
zorgt voor terugkeren naar het [hoofdmenu].
zorgt voor terugkeren naar de [modusweergave].
124
Ä „Pompkop 30 l/h en 50
Ä „Pompkop 120 l/h [PP]"
6
5
