ECOLAB EcoAdd Betriebsanleitung Seite 40

Montage und Installation
Tischmontage
1

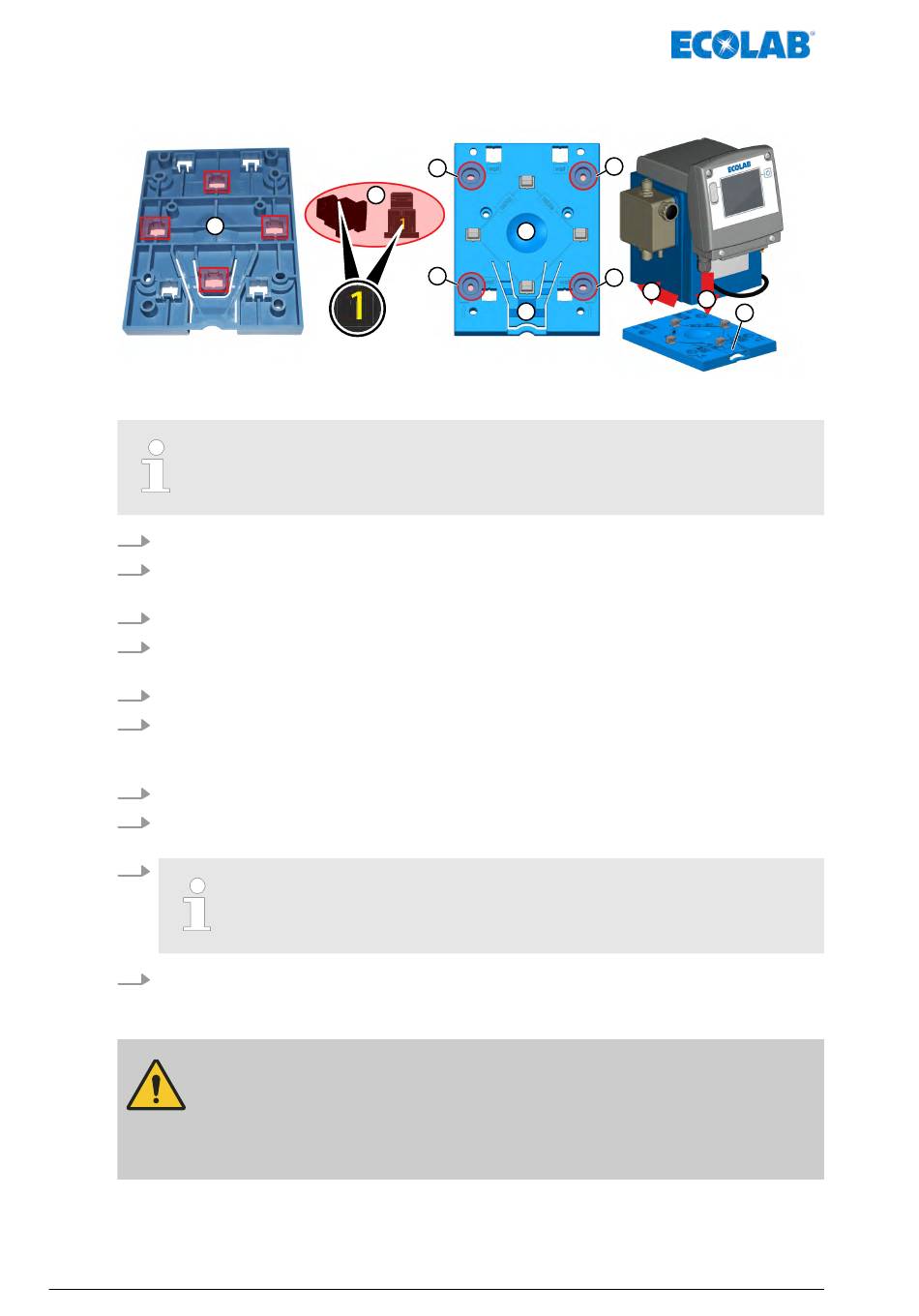

Abb. 9: Vorbereitungen zur Tischmontage
Für die Tischmontage werden nur Halteelemente ( Abb. 9 , Pos. 2) mit der
Kennzahl 1 verwendet.
1.
Montageplatte umdrehen
2.
Halteelemente von hinten in die vier Öffnungen "table" (= Tischmontage) stecken
und einrasten lassen.
3.
Montageplatte wieder umdrehen und an die gewünschte Montagestelle anhalten.
4.
Montageplatte als Schablone verwenden und mit einem spitzen Stift die
gewünschten Bohrlöcher ( Abb. 9 , Pos. 4) anzeichnen.
5.
Bohrungen durchführen.
6.
Bei Montage auf steinigem Untergrund geeignete Dübel und Schrauben zur
Fixierung der Montageplatte verwenden.
Bei Tischmontage die Montageplatte mit Schrauben, Ø 5 mm, befestigen.
7.
Pumpe auf die Montageplatte aufsetzen.
8.
Pumpe auf der Montageplatte nach hinten schieben, bis diese mit einem deutlichen
Klickgeräusch einrastet.
9.
10. Montage der Anschlussleitungen (hydraulisch und elektrisch) durchführen:
Ä Kapitel 7.2.1 „Hydraulische Installation" auf Seite 42
Ä Kapitel 7.2.2 „Elektrische Installation" auf Seite 49 .
GEFAHR!
Die Montageplatte kann auf einem geeignetem Behälter montiert werden.
Hierbei keinesfalls neue Löcher bohren, um ein Ausgasen des Dosier-
mediums zu verhindern. Es dürfen nur Behälter verwendet werden, die über
Gewindeeinsätze zur Montage von Pumpen vorgefertigt sind.
MAN046939 Rev. 6-10.2021
2
Durch herunterdrücken der Haltelasche ( Abb. 9 , Pos. 5), kann die
Pumpe wieder aus der Montageplatte gelöst werden.
4
3
4
5
