Montage und Installation

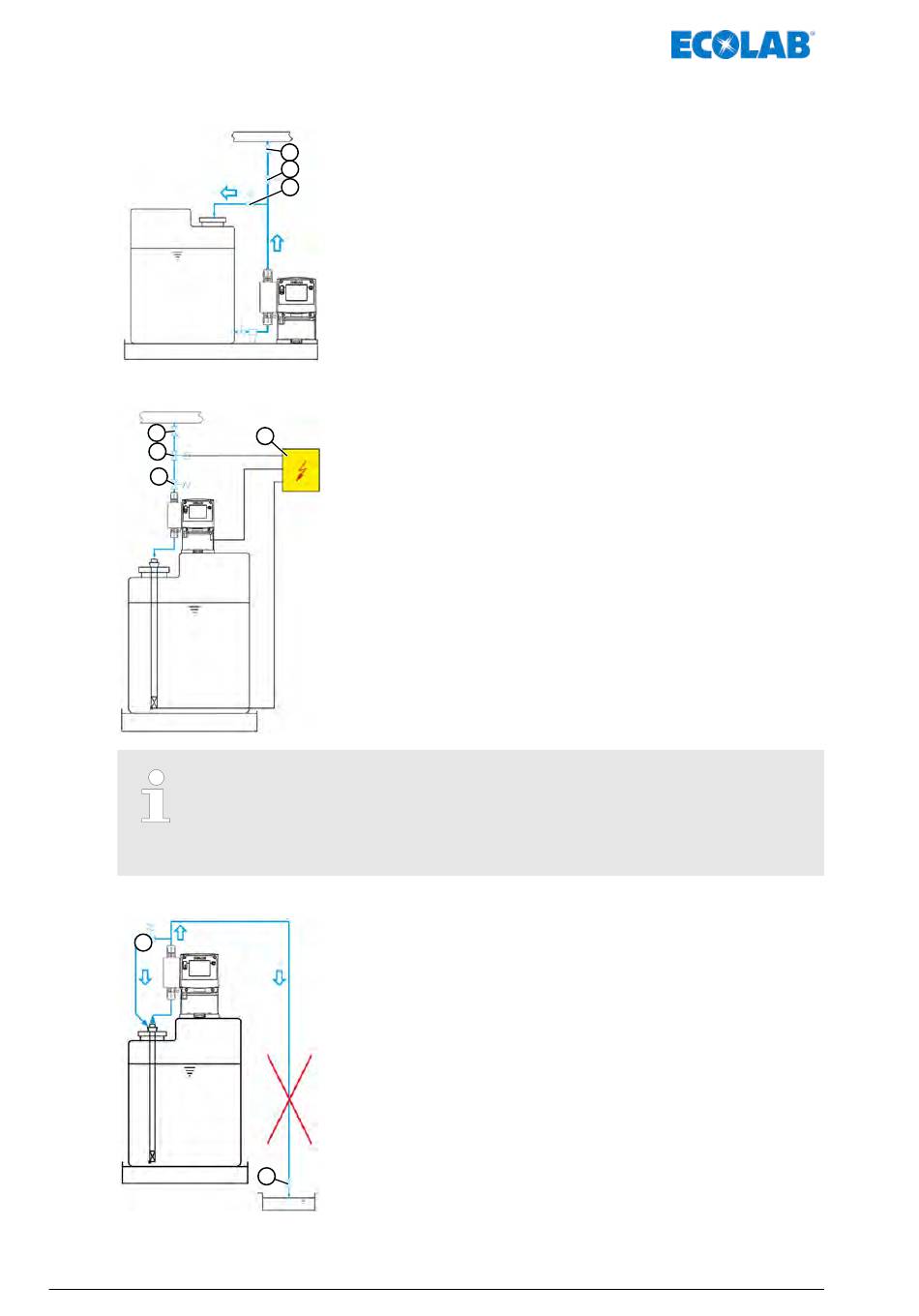

Installationsbeispiel 2
Installationsbeispiel 3
1
3
4
Ein Druckhalte oder Dosierventil ist kein dicht schließendes Absperrorgan.
Um ein Auslaufen des Dosiermediums bei Stillstand der Pumpe zu verhindern,
empfehlen wir zusätzlich den Einbau eines Magnetventils (Pos. 3), das mit der
Pumpe freigegeben wird.
Installationsbeispiel 4
1
MAN046939 Rev. 6-10.2021
Bei ausgasenden Medien oder bei Produkten mit einer Viskosität
> 100 mPas empfiehlt sich die Anordnung im Zulaufbetrieb.
1
2
Hierbei ist aber darauf zu achten, dass die Impfstelle (Pos. 1), oberhalb
des Entnahmebehälters angeordnet ist und/oder ein entsprechendes
3
Druckhalteventil (Pos. 2) eingebaut wird.
Durch diese Maßnahmen wird ein Leerhebern des Entnahmebehälters
vermieden.
1 Impfventil / Dosierventil
2 Druckhalteventil
3 Überströmventil
2
Bei Dosierung in Rohrleitungen mit Unterdruck ist ein Druckhalteventil
(Pos. 4) in die Dosierleitung einzubauen.
1 Impfventil / Dosierventil
2 Externe Freigabe
3 Magnetventil
4 Druckhalteventil
Die Anordnung der Dosierstelle unterhalb des Entnahmebehälters ist
zu vermeiden, da die Gefahr des Leerheberns des Entnahmebehälters
besteht.
1 Überströmventil
2 Impfventil / Dosierventil
