8.8.8 Leermeldung
Unter Menüpunkt "Leermeldung" kann ausgewählt werden ob ein geöffneter oder
geschlossener Kontakt zu einer Leermeldung führt und ob an der Pumpe ein
Gebindewechsel manuell freigegeben werden muss oder nicht.
Eine geeignete Sauglanze muss mit dem Leermeldeeingang der Pumpe an
den Klemmen 25, Klemme 26 und Klemme 27
(Sauglanze)" auf Seite 54 angeschlossen werden.
Hierbei ist folgendes zu beachten:
– Potentialfreien Kontakt an Impulseingang und GND anschließen.
– Keine externen Spannungen anschließen!
– Minimale Ein- und Ausschaltzeit = 15 ms.

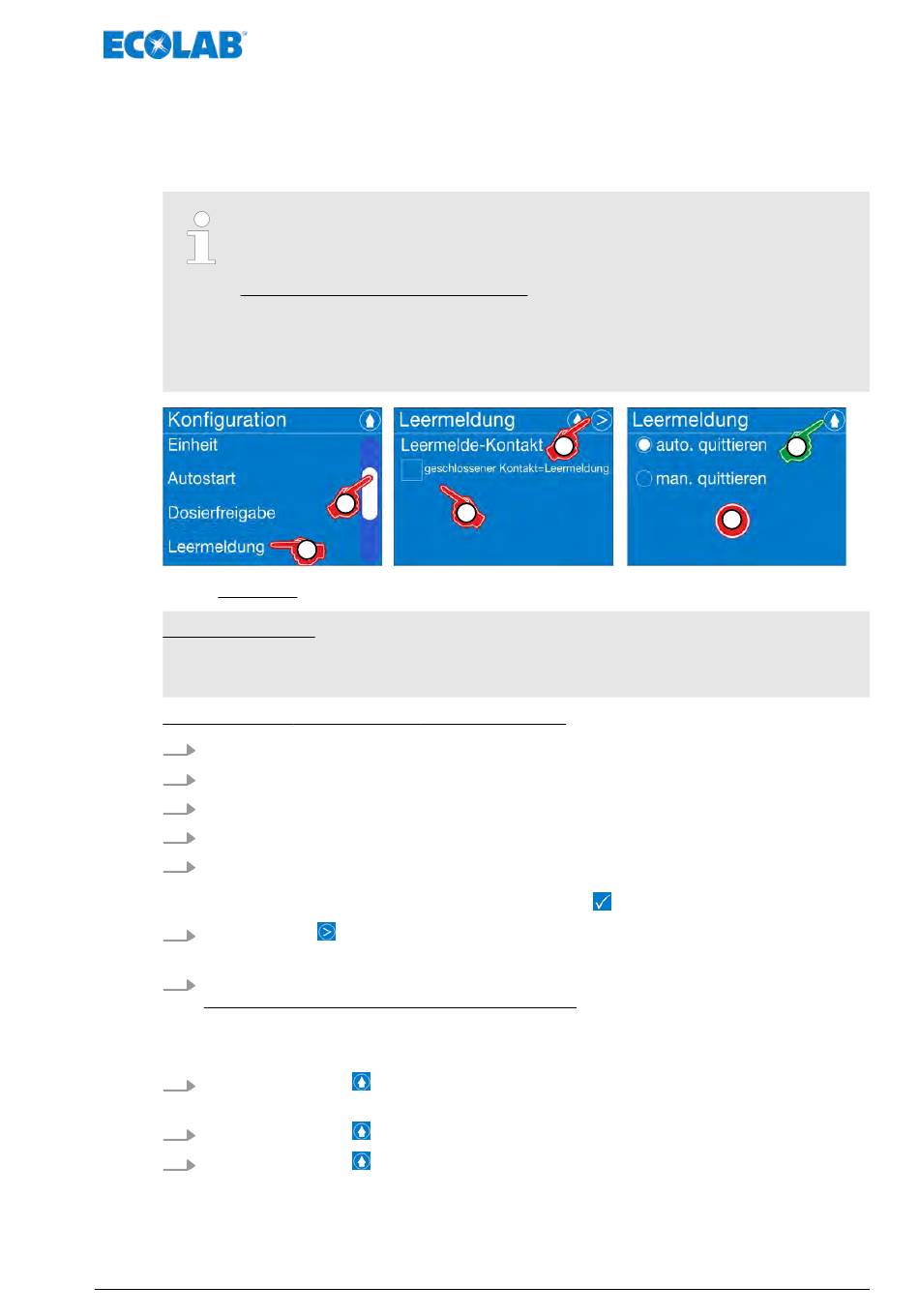

Abb. 48: Konfiguration: Quittierung Leermeldung
Werkseinstellung:
auto. quittieren (automatisch quittieren)
offener Kontakt = Leermeldung (kein Haken gesetzt)
Auswählen der [Konfiguration] - [Leermeldung]:
1.
[Hauptmenü] aufrufen:
2.
[Konfiguration] auswählen:
3.
Mit der Bildlaufleiste bis zum Menüpunkt [Leermeldung] gehen.
4.
[Leermeldung] auswählen.
5.
Wenn gewünscht, „Leermelde-Kontakt" : „geschlossener Kontakt = Leermeldung"
auswählen
ð Im Auswahlfeld wird nach Auswahl ein Haken
6.
[Weiter-Taste]
ð Bildschirm wechselt in die Quittierungs-Abfrage der „Leermeldung" .
7.
Gewünschte Option auswählen:
Folgende Optionen können gewählt werden:
Ä „Automatisch Quittieren: " auf Seite 100
n
Ä „Manuell Quittieren: " auf Seite 101
n
8.
Drücken der Taste
ð Der Bildschirm wechselt in die Übersicht: [Konfiguration].
9.
Drücken der Taste
10. Drücken der Taste
3
5
4
Ä Kapitel 8.5 „Hauptmenü" auf Seite 63
Ä Kapitel 8.8 „Konfiguration" auf Seite 88
Drücken.
speichert die Einstellung.
bewirkt die Rückkehr in das [Hauptmenü].
bewirkt die Rückkehr in die [Betriebsanzeige].
99
Steuerung / Software
Ä „[Level] Niveauüberwachung
6
7
gesetzt.
