7.1 Montage
Montagevarianten

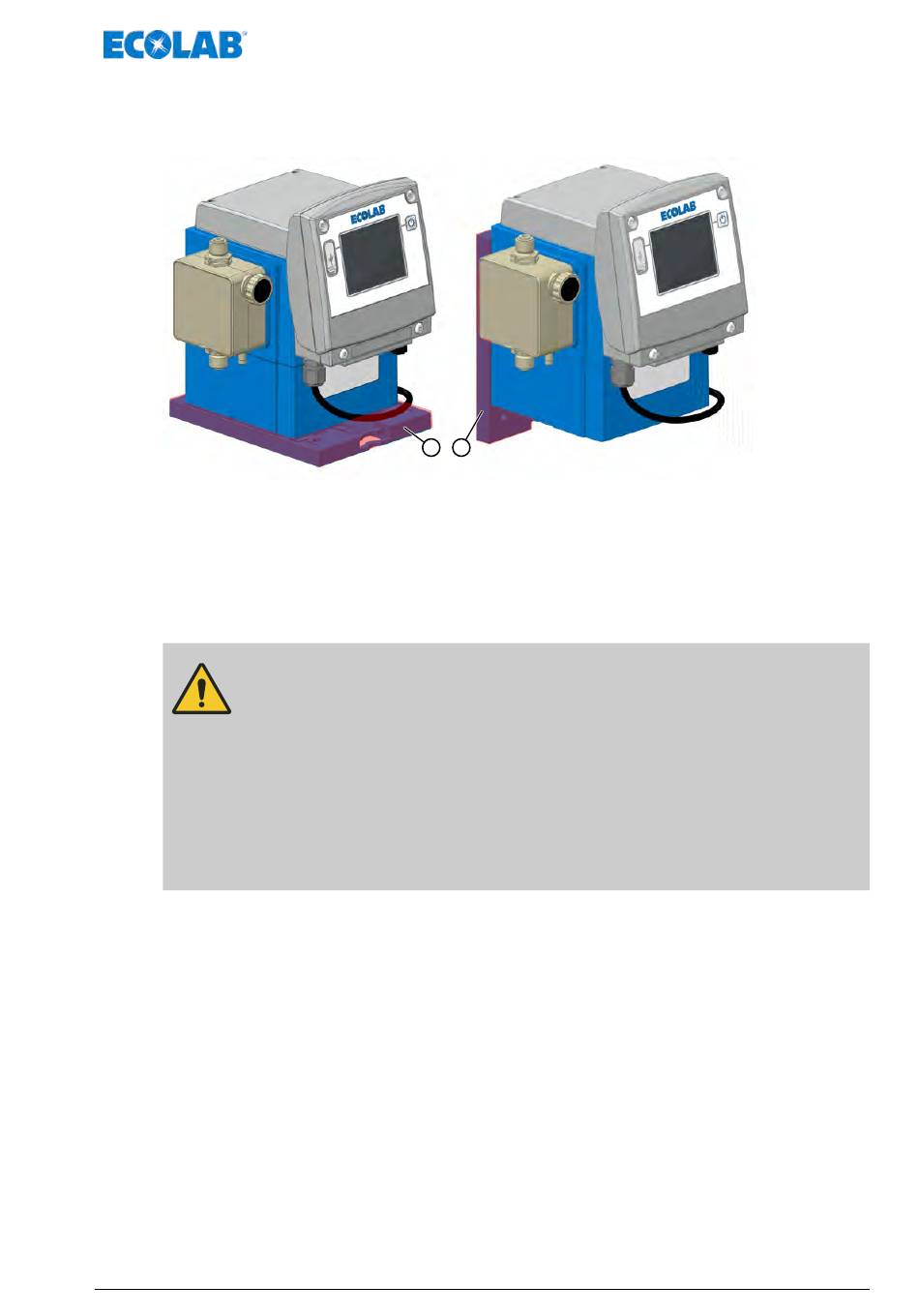

Abb. 8: Standmontage (Pos.1) und Wandmontage (Pos.2)
Die Pumpe kann mit der Montageplatte sowohl stehend, z.B. auf einer Konsole oder auf
dem Dosierbehälter (Pos. 1), als auch hängend an einer Wand (Pos. 2) montiert werden.
Zudem kann das Bedienteil der Pumpe gedreht werden. Die Kombination daraus
ermöglicht eine Vielzahl von Einsatzvarianten. Die Abmessungen der Pumpe und der
Montageplatte sind in
VORSICHT!
Die Montageplatte muss fest mit dem Unter- bzw. Hintergrund verschraubt und
die Pumpe muss sicher in der Montageplatte eingerastet sein.
Die Halteelemente (siehe
Ä
passen nur in einer Richtung in die Aussparung der Montageplatte
Es ist unbedingt sicherzustellen, dass die Standsicherheit der Pumpe
gewährleistet ist und nicht durch zusätzliche (Gewichts-)Kräfte belastet
wird! Der Aufbau oder die Ablage zusätzlicher Komponenten sowie das
Betreten oder das Anhängen an bereits montierte Pumpen ist unzulässig.
1
Ä Kapitel 15 „Technische Daten" auf Seite 187 ersichtlich.
Ä „Tischmontage" auf Seite 40 und
„Wandmontage" auf Seite 41 ) sind mit einer Kennzahl versehen und
Montage und Installation
