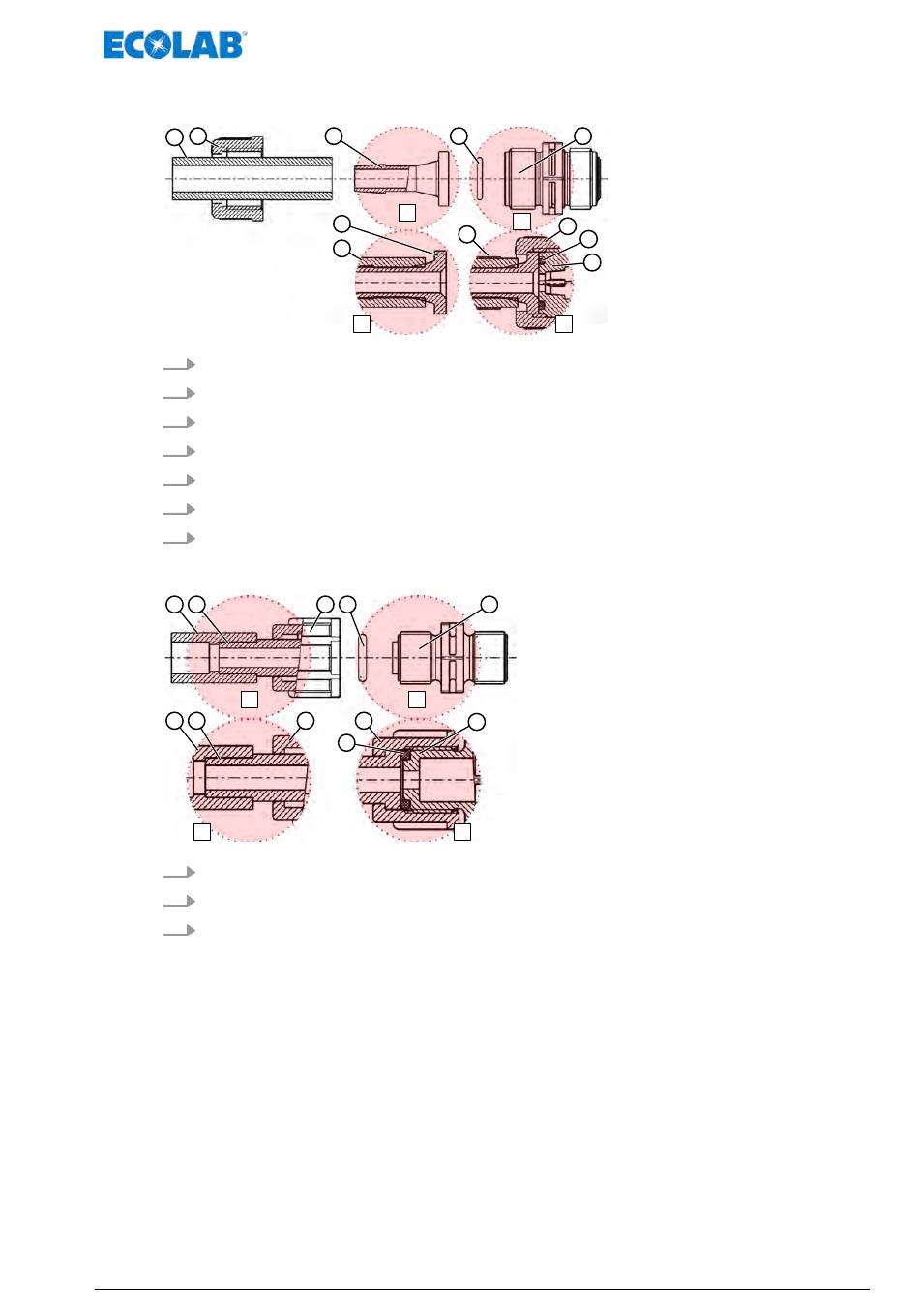

Rohr- und Schlauchanschluss mit Aufstecknippel und Schlauchschelle

2 3
1
1.
Schlauch (Pos. 1) gerade abschneiden.
2.
Überwurfmutter (Pos. 2) über Schlauch (Pos. 1) schieben.
3.
Schlauchschelle (Pos. 6) über Schlauch (Pos. 1) schieben
4.
Schlauch (Pos. 1) bis zum Anschlagbund auf Kegelteil (Pos. 3) schieben (Detail A1).
5.
O-Ring (Pos. 4) in Nut von Saug-, bzw. Druckventil (Pos. 5) legen.
6.
Überwurfmutter (Pos. 2) festziehen (Detail B1).
7.
Schlauchschelle (Pos. 6) nach unten schieben und festziehen (Detail B1).

Rohranschluss mit Aufschweissverbindung

1 2 3
A
1 2 3
A1
1.
Aufschweißverbindung (Pos. 1) mit Schlauchanschluss verschweißen.
2.
O-Ring (Pos. 4) in Nut von Saug-, bzw. Druckventil (Pos. 5) legen.
3.
Überwurfmutter (Pos. 3) festziehen (Detail B1).
4
A
3
6
1
A1
4 5
B
3
5
4
B1
47
Montage und Installation
5
1 Schlauch
2 Überwurfmutter
3 Kegelteil
4 O-Ring
B
2
5 Saug-, Druckventil
4
6 Schlauchschelle
A Rohr bzw. Schlauchverbindung
5
B Ventilanschluss
B1
1 Aufschweißverbindung
2 Rohr- oder Schlauch
3 Überwurfmutter
4 O-Ring
5 Saug-, Druckventil
A Rohr bzw. Schlauchverbindung (Aufschweißverbindung)
B Ventilanschluss
