[Flow] Dosierüberwachung - Ovalradzähler Ogm; [Diaphragm] Membranbruchüberwachung - ECOLAB EcoAdd Betriebsanleitung

Montage und Installation

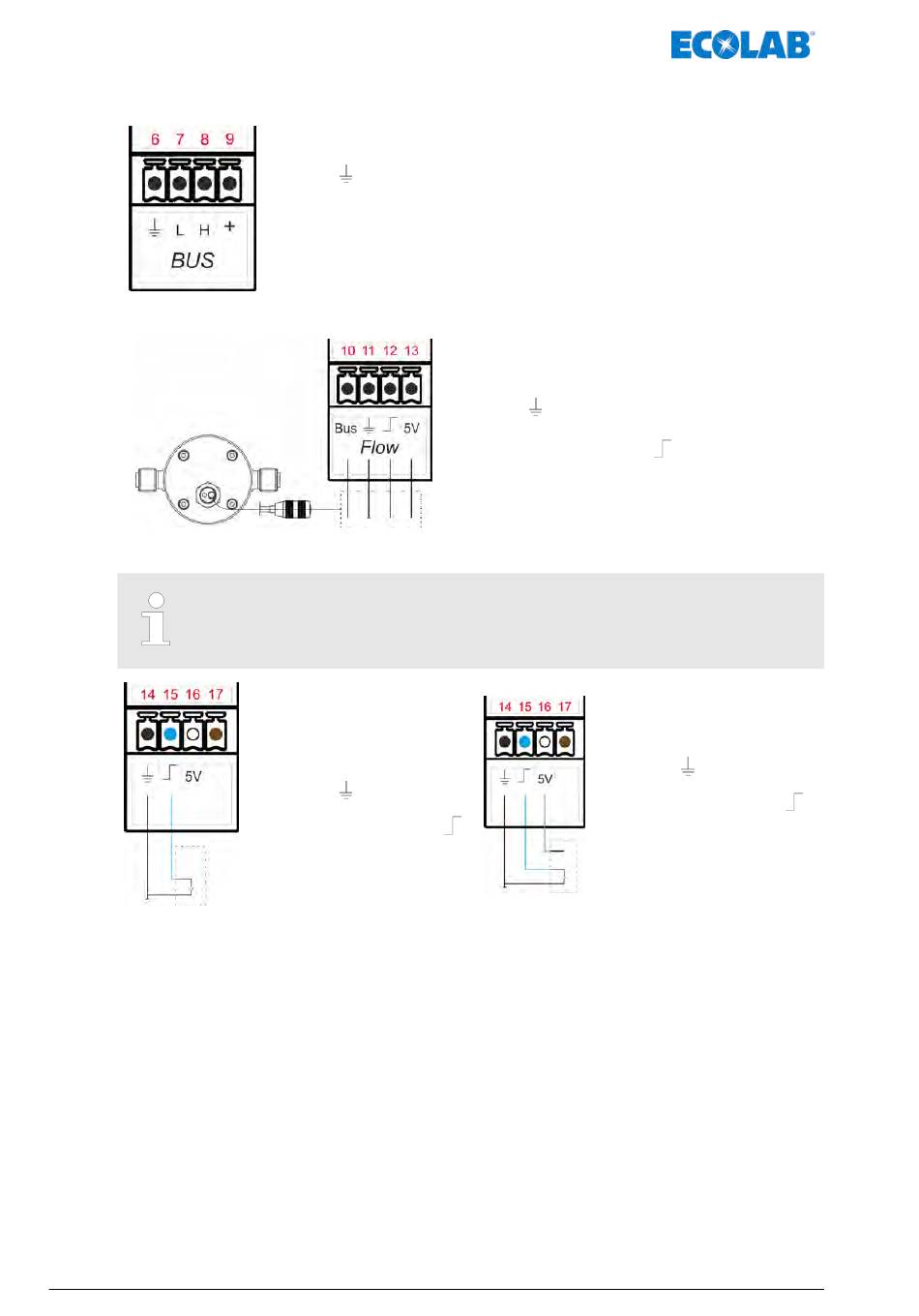

[BUS] BUS-Signal
[Flow] Dosierüberwachung - Ovalradzähler OGM
[Diaphragm] Membranbruchüberwachung
Für die softwareseitige Konfiguration siehe:
Ä Kapitel 8.8.16 „Membranbruch" auf Seite 122
MAN046939 Rev. 6-10.2021
6 = GND
7 = CAN L
8 = CAN H
9 = 24 V
Eingang mit potentialfreiem
Kontakt
14 GND
n
Farbe: schwarz
15 Membranbruchsignal
n
Farbe: blau
52
PLUS
10 = Bus (Ovalradzähler)
Farbe: weiß
11 = GND
Farbe: blau
12 = Durchflussüberwachung
Farbe: schwarz
13 = 5 Volt
Farbe: braun
Elektronischer Schalter (NPN)
14 GND
n
Farbe: schwarz
15 Membranbruchsignal
n
Farbe: blau
16 5 V, DC
n
Farbe: weiß
