ECOLAB EcoAdd Betriebsanleitung Seite 41

Wandmontage
1

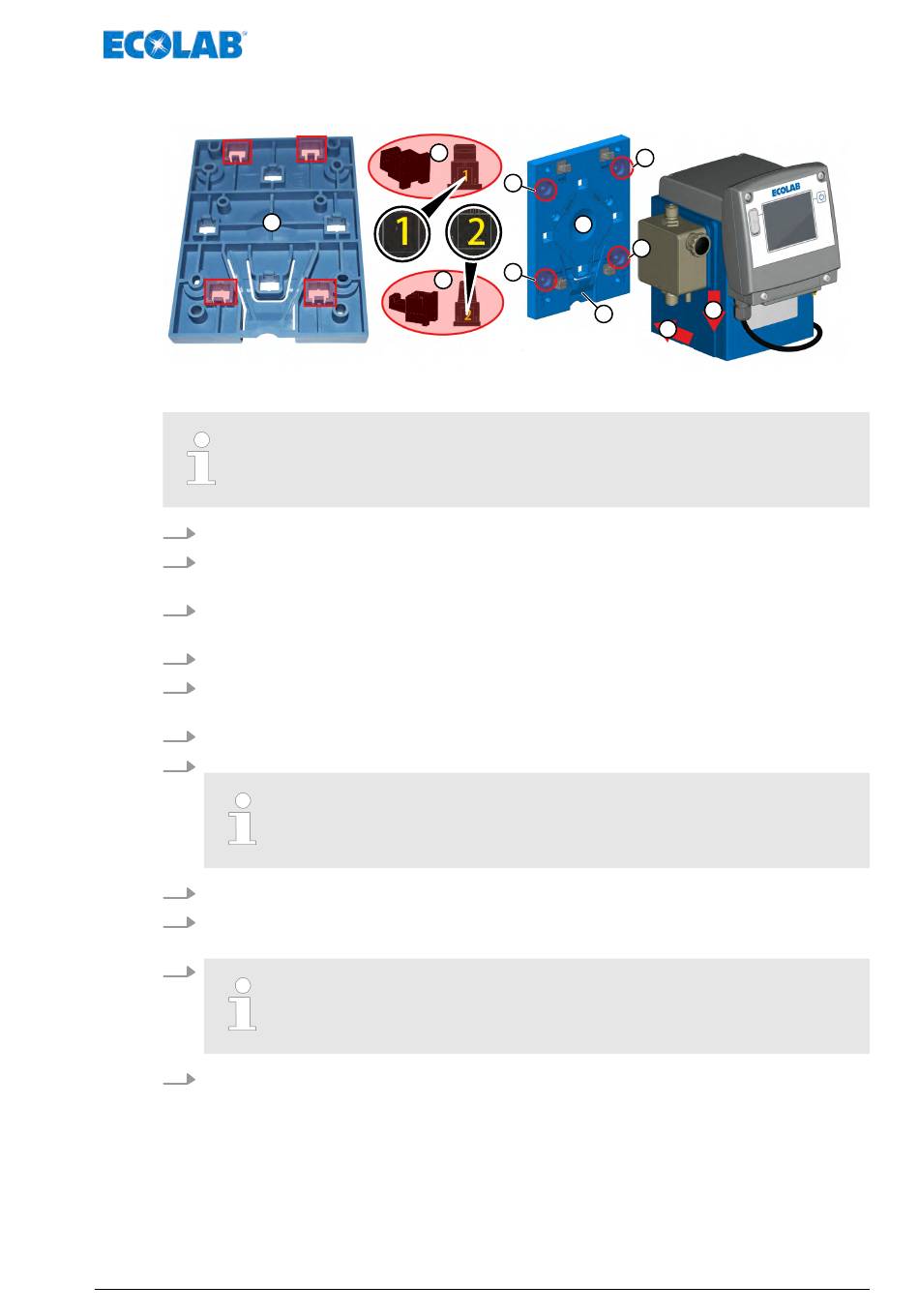

Abb. 10: Vorbereitungen zur Wandmontage
Für die Wandmontage werden Halteelemente mit der Kennzahl 1
( Abb. 10 , Pos. 2) und Kennzahl 2 ( Abb. 10 , Pos. 3) verwendet.
1.
Montageplatte umdrehen.
2. Halteelemente (Kennzahl: 1, Abb. 10 , Pos. 2) von hinten in die zwei oberen
Öffnungen "wall" (= Wandmontage) stecken und einrasten lassen.
3. Halteelemente (Kennzahl: 2, Abb. 10 , Pos. 3 ) von hinten in die zwei unteren
Öffnungen "wall" stecken und einrasten lassen.
4.
Montageplatte wieder umdrehen und an die gewünschte Montagestelle anhalten.
5.
Montageplatte als Schablone verwenden und mit einem spitzen Stift die
gewünschten Bohrlöcher ( Abb. 10 , pos. 5) anzeichnen.
6.
Bohrungen durchführen.
7.
Montageplatte an der Wand sicher befestigen.
Die Haken der Halteelemente müssen nach oben zeigen.
8.
Pumpe von oben auf die Haken der Montageplatte aufsetzen.
9.
Pumpe auf der Montageplatte nach unten schieben, bis diese mit einem deutlichen
Klickgeräusch einrastet.
10.
Durch Herunterdrücken der Haltelasche ( Abb. 10 , Pos. 6), kann die
Pumpe wieder aus der Montageplatte gelöst werden.
11. Montage der Anschlussleitungen (hydraulisch und elektrisch) durchführen:
Ä Kapitel 7.2.1 „Hydraulische Installation" auf Seite 42
Ä Kapitel 7.2.2 „Elektrische Installation" auf Seite 49 .
2
5
4
5
3
6
41
Montage und Installation
5
5
9
8
MAN046939 Rev. 6-10.2021
