8.7.51 Harici hata (4.4.4)

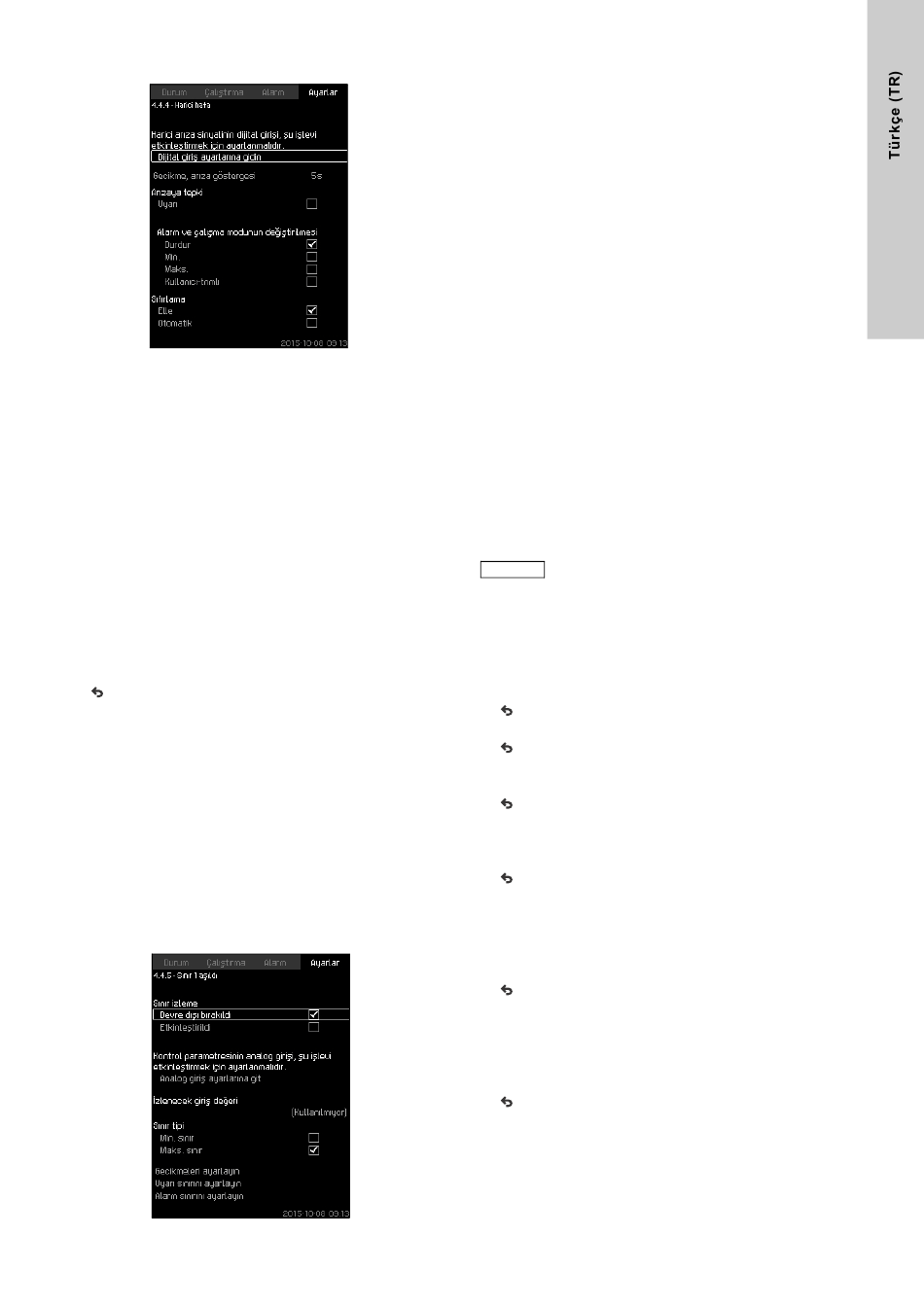

Şekil 101 Harici hata
Açıklama
CU 352, harici bir kontaktan arıza sinyali alabildiğinde bu işlev
kullanılır. Harici arıza yaşandığında CU 352 uyarı veya alarm
verir. Alarm verildiğinde sistem başka bir elle çalıştırma moduna
(ör: "Durdur") geçer.
Ayar aralığı
• İşlev için dijital giriş seçilmesi.
• Kontağın kapanmasının CU 352 tepki verene kadar
ertelenmesi.
• Harici arızaya tepki: Uyarı ya da alarm ve çalıştırma modunun
değiştirilmesi.
• Alarmdan sonra yeniden başlatma Elle veya otomatik.
Kontrol paneli ile ayarlama
• Ayarlar > İzleme işlevleri > Harici hata > Dijital giriş ayarlarına
gidin.
Ekran Dijital girişler (4.3.7) görünür.
6. Girişi, "Harici arıza" parametresine ayarlayın.
7. .
8. Belirleyin: Gecikme, arıza göstergesi.
9. Harici arıza için yalnızca uyarı verildiği takdirde "Uyarı"
ifadesini seçin.
Sistem harici arıza için alarm veriyorsa ve çalıştırma modunu
değiştiriyorsa, "Elle" veya "Otomatik" çalıştırma modlarından
birini seçin.
Fabrika ayarı
İşlev, aktif değildir. İşlev aktifleştirilirse, aşağıdaki değerler
fabrikada kurulabilir:
• Gecikme: 5 saniye.
• Alarm durumunda çalışma modu: Durdur.
• Yeniden başlatma: Elle.
8.7.52 Sınır 1 aşıldı (4.4.5 - 4.4.6)
Şekil 102 Sınır 1 aşıldı
Açıklama
CU 352, bu işlevi kullanarak önceden belirlenmiş analog değerleri
izler. Bu değerler sınırların üzerine çıkarsa, CU 352 tepki verir.
Her sınır, maksimum veya minimum değer şeklinde belirlenebilir.
İzlenen değerlerin hepsine bir uyarı sınırı ve alarm sınırı
tanımlanmalıdır.
Bu işlev sayesinde bir pompa sistemindeki iki farklı bölgeyi aynı
anda izlemek mümkündür. Örneğin, tüketicinin belirlediği basınç
ile pompanın basma basıncı eş zamanlı izlenebilir.
Böylece basma basıncın kritik bir seviyeye çıkması engellenmiş
olur.
Değer uyarı sınırının üzerine çıkarsa, sistem uyarı verir.
Değer alarm sınırının üzerine çıkarsa, pompalar durur.
Herhangi bir sınır aşımı için verilecek uyarı veya alarm
ertelenebilir. Bir uyarı veya alarmın sıfırlanması da ertelenebilir.
Uyarılar, otomatik olarak veya elle sıfırlanabilir.
Alarm verildikten sonra sistemi yeniden başlatmak için otomatik
veya elle yöntemlerinden biri seçilebilir. Ayrıca gerekiyorsa, alarm
elle sıfırlanabilir. Yeniden başlatma belli bir süre ertelenebilir.
İşlev etkinleşmeden önce sistem durumunun sabitlenmesi için
başlatma gecikmesi ayarlanabilir.
Ayar aralığı
• İşlev için analog giriş seçilmesi.
• izlenecek giriş değeri
• sınır tipi (min./maks.)
• uyarı sınırı
• alarm sınırı.
Kontrol paneli ile ayarlama
İşlev etkinleştirilmeden önce analog girişler doğru bir
Not şekilde belirlenmelidir. Bakınız bölüm,
girişler (4.3.8).
• Ayarlar > İzleme işlevleri > Sınır 1 aşıldı / Sınır 2 aşıldı >
Analog giriş ayarlarına git.
1. Analog giriş seçin.
2. Seçin: İzlenecek giriş değeri.
4.3.8.1.1 ekranı görünür.
3. Giriş seçin.
4. .
5. Minimum ve maksimum sensör değerlerini belirleyin.
6. x 2.
7. Seçin: İzlenecek giriş değeri.
8. Giriş seçin.
9. .
10. Seçin:
• Min. sınır / Maks. sınır.
• Gecikmeleri ayarlayın.
11. .
12. Seçin:
• Uyarı sınırını ayarlayın
• Etkinleştirildi.
13. Sınırı belirleyin.
14. Sıfırlama yöntemini seçin: Otomatik / Elle.
15. .
16. Seçin:
• Alarm sınırını ayarlayın
• Etkinleştirildi.
17. Sınırı belirleyin.
18. Sıfırlama yöntemini seçin: Otomatik / Elle.
19. .
20. Seçin: Etkinleştirildi.
Fabrika ayarı
İşlev, aktif değildir.
8.7.28 Analog
