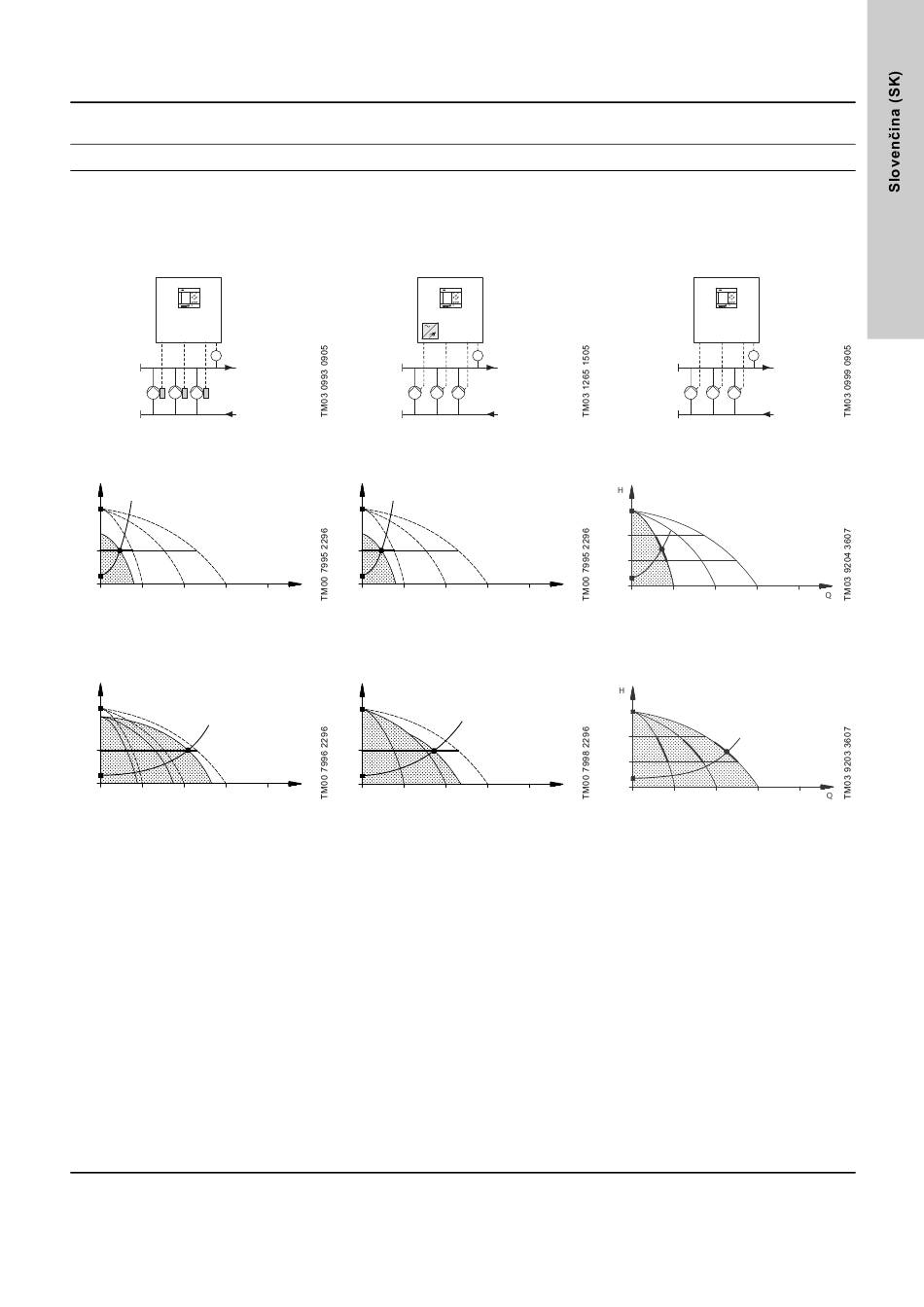

5. Prehľad prevedení riadenia
Nižšie uvedené príklady sú založené na tlakových staniciach.
Systémy s čerpadlami s reguláciou
otáčok
Control MPC-E/-EC
E: Control MPC s tromi E-čerpadlami
(elektronicky riadenými čerpadlami).
EC: Jednotka Control MPC s tromi
čerpadlami, každé pripojené k
externému frekvenčnému meniču
Grundfos CUE.
PT
Jedno E-čerpadlo v prevádzke.
H
H
set
Tri E-čerpadlá v prevádzke.
H
H
set
• Jednotka Control MPC-E/EC udržiava
konštantný tlak plynulým regulovaním
otáčok čerpadiel.
• Sústava prispôsobuje svoj výkon
aktuálnym požiadavkám zapínaním, príp.
vypínaním potrebného počtu čerpadiel a
paralelným riadením prevádzkových
čerpadiel.
• Zámena prevádzkového čerpadla
prebieha automaticky a závisí od
zaťaženia, počtu prevádzkových hodín a
prípadného poruchového stavu.
• Všetky čerpadlá v prevádzke majú
rovnaké otáčky.
• Počet prevádzkových čerpadiel závisí aj
od spotreby el. energie čerpadiel. Ak je
potrebné len jedno čerpadlo, dve
čerpadlá budú pracovať pri nižších
otáčkach v prípade, že to spôsobí nižšiu
spotrebu energie. Z tohto dôvodu je
potrebné merať diferenčný tlak čerpadla a
údaje krivky čerpadla sú k dispozícii
riadiacej jednotke.
Systémy s čerpadlami pripojenými na
jeden frekvenčný menič CUE
Control MPC-F
Jednotka Control MPC s tromi
čerpadlami pripojenými k externému
frekvenčnému meniču Grundfos CUE.
V režime otáčkovej regulácie pracujú
striedavo všetky čerpadlá.
V prevádzke je jedno čerpadlo pripojené
na externý frekvenčný menič
Grundfos CUE.
H
H
set
Q
V prevádzke je jedno čerpadlo pripojené
na externý frekvenčný menič
Grundfos CUE a dve čerpadlá napájané
zo siete.
H
H
set
Q
• Control MPC-F udržiava konštantný tlak
pomocou priebežného nastavenia otáčok
čerpadla pripojeného k frekvenčnému
meniču Grundfos CUE. V režime
otáčkovej regulácie pracujú striedavo
všetky čerpadlá.
• Čerpadlo pripojené k frekvenčnému
meniču Grundfos CUE zapína vždy ako
prvé. Ak toto čerpadlo už nemôže samé
zabezpečiť požadovaný tlak, nabieha do
prevádzky jedno alebo dve čerpadlá
napájané zo siete.
• Zámena prevádzkového čerpadla
prebieha automaticky a závisí od
zaťaženia, počtu prevádzkových hodín a
prípadného poruchového stavu.
Systémy s čerpadlami napájanými zo
Jednotka Control MPC s tromi čerpadlami
napájanými zo siete.
PT
V prevádzke je jedno čerpadlo napájané
zo siete.
H
stop
H
set
Q
V prevádzke sú tri čerpadlá napájané zo
siete.
H
stop
H
set
Q
• Stanica Control MPC-S udržiava takmer
konštantný tlak zapínaním a vypínaním
potrebného počtu čerpadiel.
• Prevádzkový rozsah čerpadiel bude ležať
medzi hodnotami H
(vypínací tlak).
• Zámena prevádzkového čerpadla
prebieha automaticky a závisí od
zaťaženia, počtu prevádzkových hodín a
prípadného poruchového stavu.
siete
Control MPC-S
PT
a H
set stop
