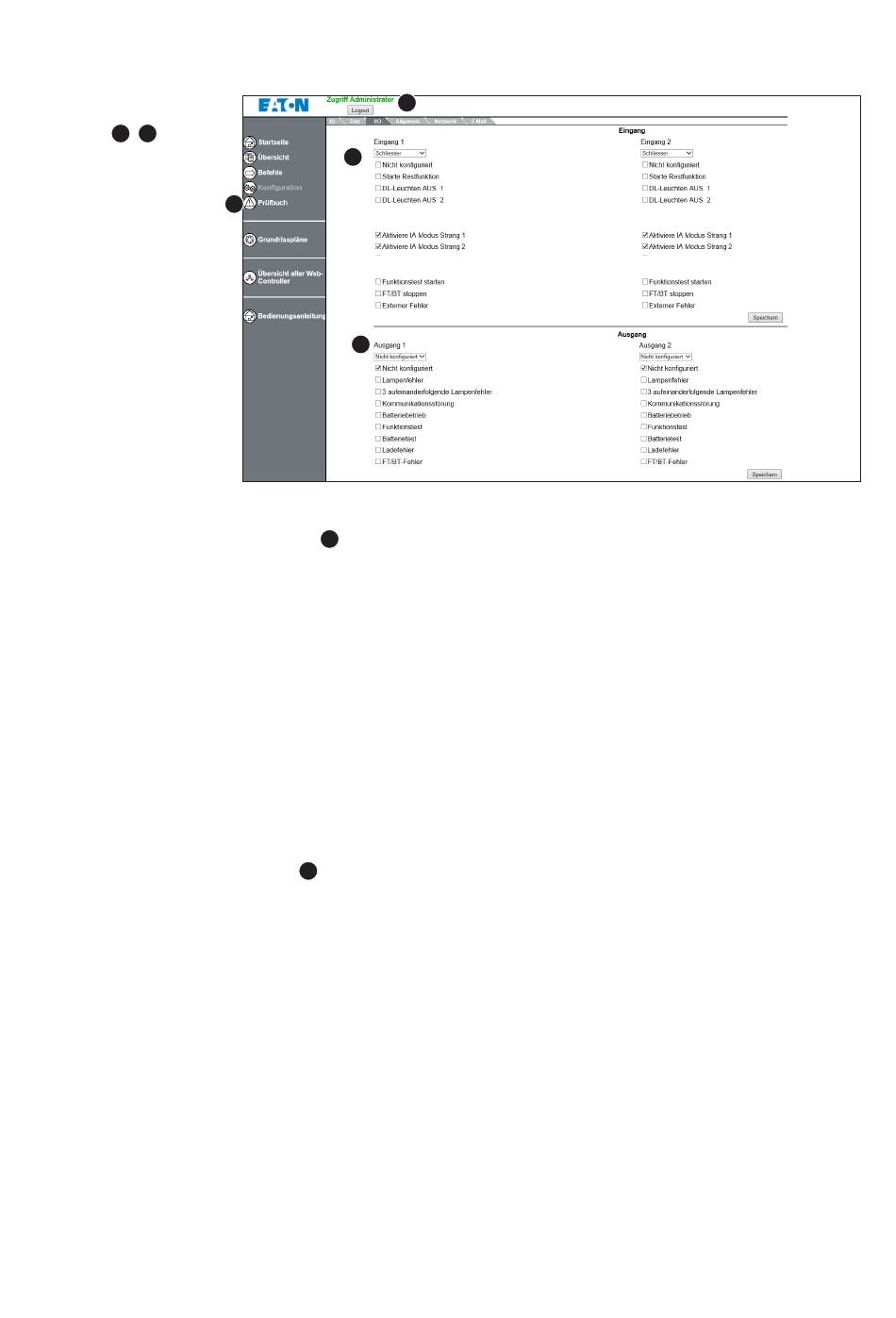

7.11 Konfigurationsseite „digitale Ein-Ausgänge" Network (settings)
Im Konfigurationsmenü
für die zwei digitalen
Eingänge
1
,
2
, können
den Eingängen bestimmte
Kommandos zugewiesen
werden, und den zwei
Relaisausgängen können
Statusmeldungen zugewi-
esen werden.
Konfiguration der zwei digitalen Eingänge
Nicht konfiguriert: keine Funktion
Starte Restfunktion: Während eines Netzausfalls (Leuchten sind im Batteriebetrieb), werden
die Leuchten über den Rest Mode ausgeschaltet. Bei Netzwiederkehr gehen die Leuchten
in den Normalbetrieb. Bei wiederholten Netzausfall gehen die Leuchten wieder in den
Batteriebetrieb (Notlichtbetrieb).
Aktiviere IA mode: Aktiviere Increased Affordance in Strang 1, 2, 3 und/oder 4.
Dauerlicht AUS pro Strang: Schaltet die Dauerlicht Leuchten des selektierten Stranges aus,
solange der Eingang aktiv ist
Funktionstest starten: Startet bei positiven Impuls bei allen Leuchten den Funktionstest
FT/BT stoppen: Unterbricht einen Betriebsdauertest bzw. Funktionstest bei allen Leuchten
Externer Fehler: Hier wird bei aktivem Eingang, im Webcontroller ein „Externer Fehler"
angezeigt
Konfiguration der zwei Relaisausgänge
Nicht konfiguriert: keine Funktion
Lampenfehler: Summenfehler einer Leuchte
3 aufeinander folgende Lampenfehler: Zeigt einen Fehler an, wenn min. 3 aufeinander lieg-
ende Leuchten gestört sind
Kommunikationsstörung: Min. 1 Leuchte hat Kommunikationsstörung
Batteriebetrieb: Min. 1 Leuchte ist in Batteriebetrieb, z.B. bei Netzausfall
Funktionstest: Min. 1 Leuchte ist im Funktionstest
Batterietest: Min. 1 Leuchte ist im Betriebsdauertest
Ladefehler: Min. 1 Leuchte hat einen Batterie- oder Ladefehler
FT/BT-Fehler: Min. 1 Leuchte hat einen FT oder BT-Fehler, z.B. Nennbetriebszeit nicht erreicht
3
1
4
3
:
:
4
CGLine+ Web Compact Controller
2
ZNO2055400 C 05/2021
