Sercos III IO

Registerkarte 'Sercos Modul'

Bosch Rexroth AG R911393282_Ausgabe 05
Dies erfolgt durch Anwählen / Abwählen der Schaltfläche, die am Icon des
Sercos-Moduls erscheint.

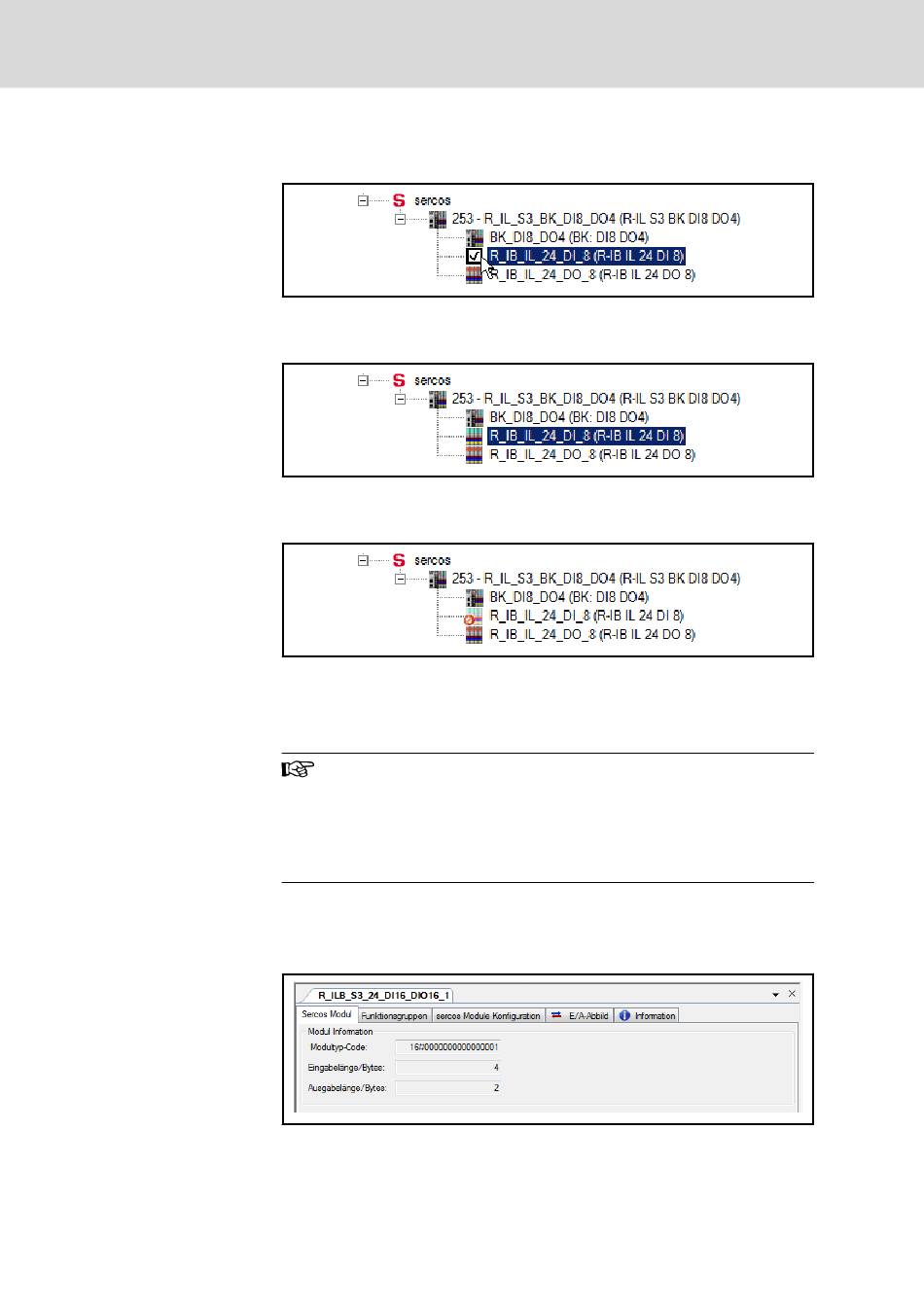

Abb. 9-17: Aktivieren / Deaktivieren von Sercos-Modulen
Ist der Haken gesetzt, ist das Modul aktiviert. Es wird in der Diagnose des
Busses berücksichtigt.
Abb. 9-18: Sercos-Modul als aktivierter Teilnehmer
Ist der Haken nicht gesetzt, ist das Modul deaktiviert. Es wird in der Diagnose
des Busses nicht berücksichtigt.
Abb. 9-19: Sercos-Modul als deaktivierter Teilnehmer
Wird ein neues Sercos-Modul angelegt, ist es per Voreinstellung aktiviert.
Beim Laden der Konfiguration werden alle aktivierten Sercos-Module berück‐
sichtigt. Deaktivierte Sercos-Module werden ignoriert.
Ein aktiviertes jedoch nicht vorhandenes Modul blockiert das
Schalten des Busses in den Zustand P4, die Gerätekonfiguration
wird abgeglichen.
Siehe Sercos III-Master, Übersicht Busadressen auf Seite
Ein deaktiviertes nicht vorhandenes Modul erzeugt in der Diagno‐
se keine Fehlermeldung.
Siehe auch Sercos-Slaves / Sercos-Module deaktivieren mittels UserDefs.cfg
auf Seite 262
Abb. 9-20: Sercos III-Modul: Sercos-Modul
