Profibus DP

Registerkarte 'Status'

Registerkarte 'Information'

5.5.2

Profibus DP Master, Slaves konfigurieren

Slaves hinzufügen
Bosch Rexroth AG R911393282_Ausgabe 05

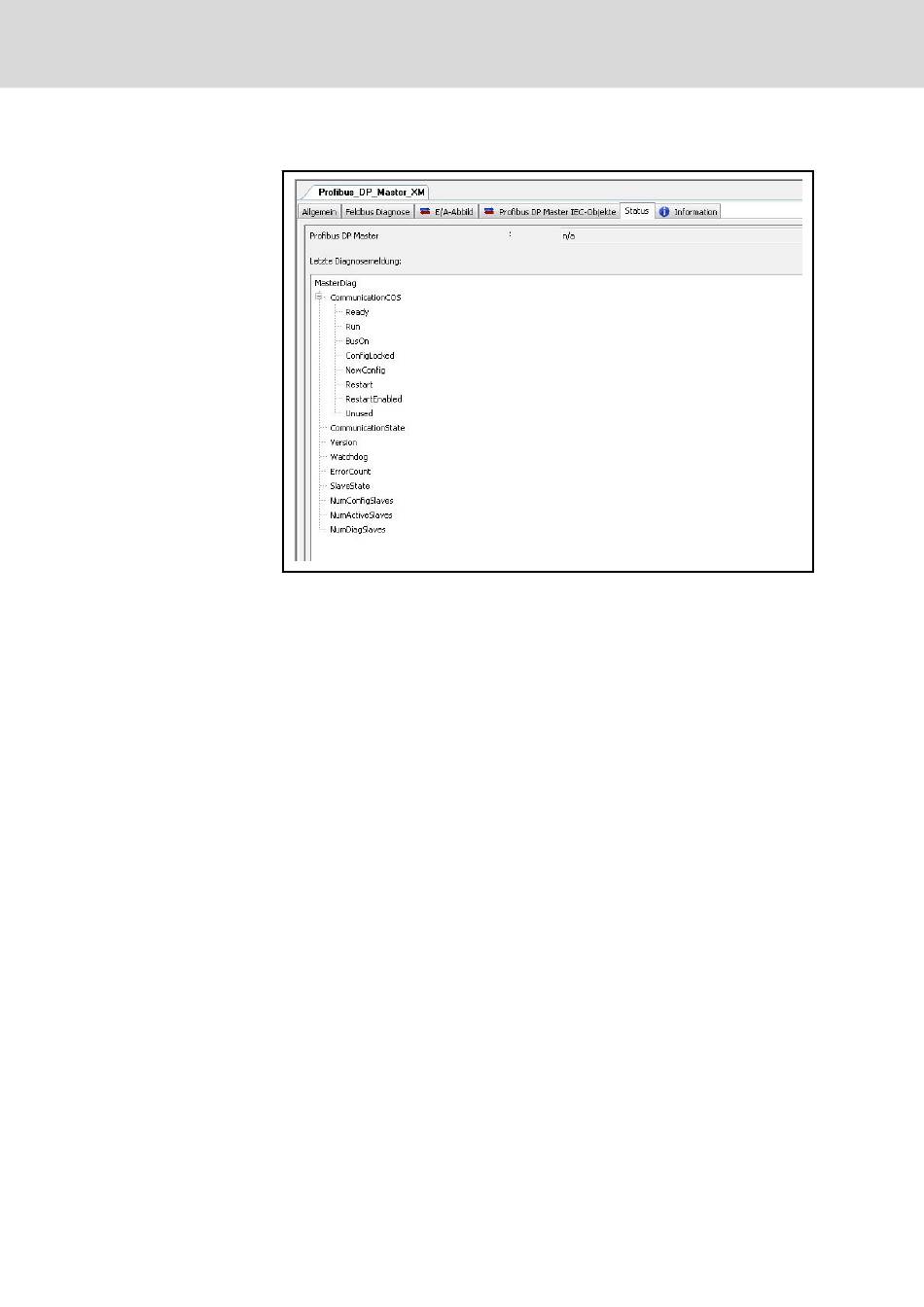

Abb. 5-12: Profibus DP Master - Registerkarte 'Status' (offline)
Die Registerkarte "Status" zeigt Status-Informationen (z.B. "Läuft" (Bus ak‐
tiv), und "n/a" (keine Information vorhanden)) und
spezifische Diagnosemeldungen aus dem jeweiligen Gerät, auch zur verwen‐
deten Karte und dem internen Bussystem.
Angezeigt wird ferner die "Letzte Diagnosemeldung", die über "Bestätigen"
quittiert werden kann.
Die Registerkarte zeigt einige allgemeine Informationen an, die aus der Gerä‐
tebeschreibungsdatei stammen:
Name, Hersteller, Kategorien, Version, Bestellnummer, Beschreibung, ggf.
Bild.
Die Slaves befinden sich in der Bibliothek "Peripherie" im Ordner "Profibus
DP".
Ziehen Sie aus der Bibliothek die benötigten Slaves auf das Profibus
DP Master-Objekt.
Slaves lassen sich im Projektexplorer so auch zwischen bereits vorhandene
Slaves einfügen.
Alternativ können Sie Slaves im Kontextmenü über Hinzufügen ▶ Slave ▶ ...
des Profibus DP Master-Objekts hinzufügen.
Hierbei wird der neue Slave als letzter Slave unter das Profibus DP Master-
Objekt eingefügt.
IndraWorks 15VRS Feldbusse
