IndraWorks 15VRS Feldbusse
Konfiguration des IO-Link-Moduls

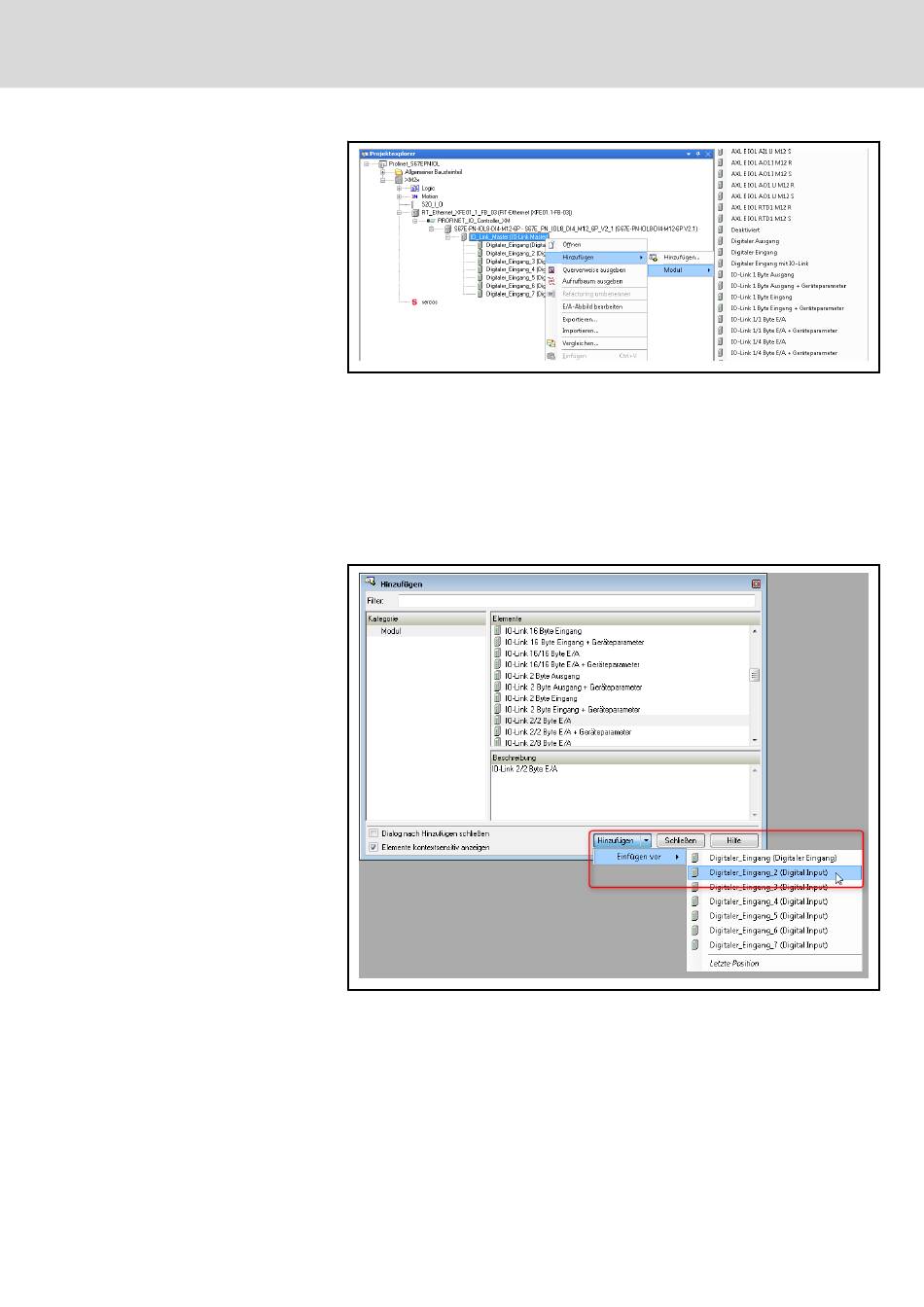

Abb. 11-11:
Projektexplorer, IO-Link Modul hinzufügen
Auf diese Weise wird das neue Modul im Projektexplorer unterhalb bestehen‐
der Module eingruppiert.
Wenn das neue Modul einer bestimmten Modulposition zugewiesen werden
soll, muss das Hinzufügen über folgenden Kontextmenü-Befehl durchgeführt
werden: → Hinzufügen ▶ Hinzufügen...
Der Dialog "Hinzufügen" öffnet sich.
Der gewünschte Position kann über die Einstellung "Einfügen vor" in der ein‐
geblendeten Modul-Liste bestimmt werden.
Abb. 11-12:
Hinzufügen des IO-Link-Moduls an einer definierten Modul-Position
Ein Kriterium bei der Konfiguration des IO-Link Moduls ist die Prozessdaten‐
breite des angeschlossenen IO-Link Device (siehe Gerätedokumentation). Im
Idealfall ist die Prozessdatenbreite des IO-Link Moduls so konfiguriert, dass
sie der Bandbreite des angeschlossenen IO-Link Device entspricht.
R911393282_Ausgabe 05 Bosch Rexroth AG
299/395
IO-Link
