Sercos III IO
Wert Beschreibung
Statuscodes mit den Diagnoseklassen Betriebszustand (0xC10A), Warnung (0xC10E), Fehler (0xC10F)
16#0 Kein Fehler
16#1000 Allgemeiner Fehler
16#2000 Strom
16#2100 Strom auf der Geräteeingangsseite
16#2110 Kurzschluss/Erdschluss
16#2120 Erdschluss
16#2130 Kurzschluss
16#2136 Kurzschluss an VCC
16#2137 Kurzschluss an Erde
16#2200 Strom innerhalb des Gerätes
16#2213 Überstrom beim Hochlauf
16#2214 Überstrom im Betrieb
16#2220 Dauerüberstrom
16#2230 Kurzschluss/ Erdschluss
16#2240 Erdschluss
16#2250 Kurzschluss
16#2300 Strom auf der Geräteausgangsseite
Bosch Rexroth AG R911393282_Ausgabe 05
7. Geräte-Identifikation wird interessant, wenn Module verkehrt projektiert,
installiert (gesteckt) oder defekt sind.

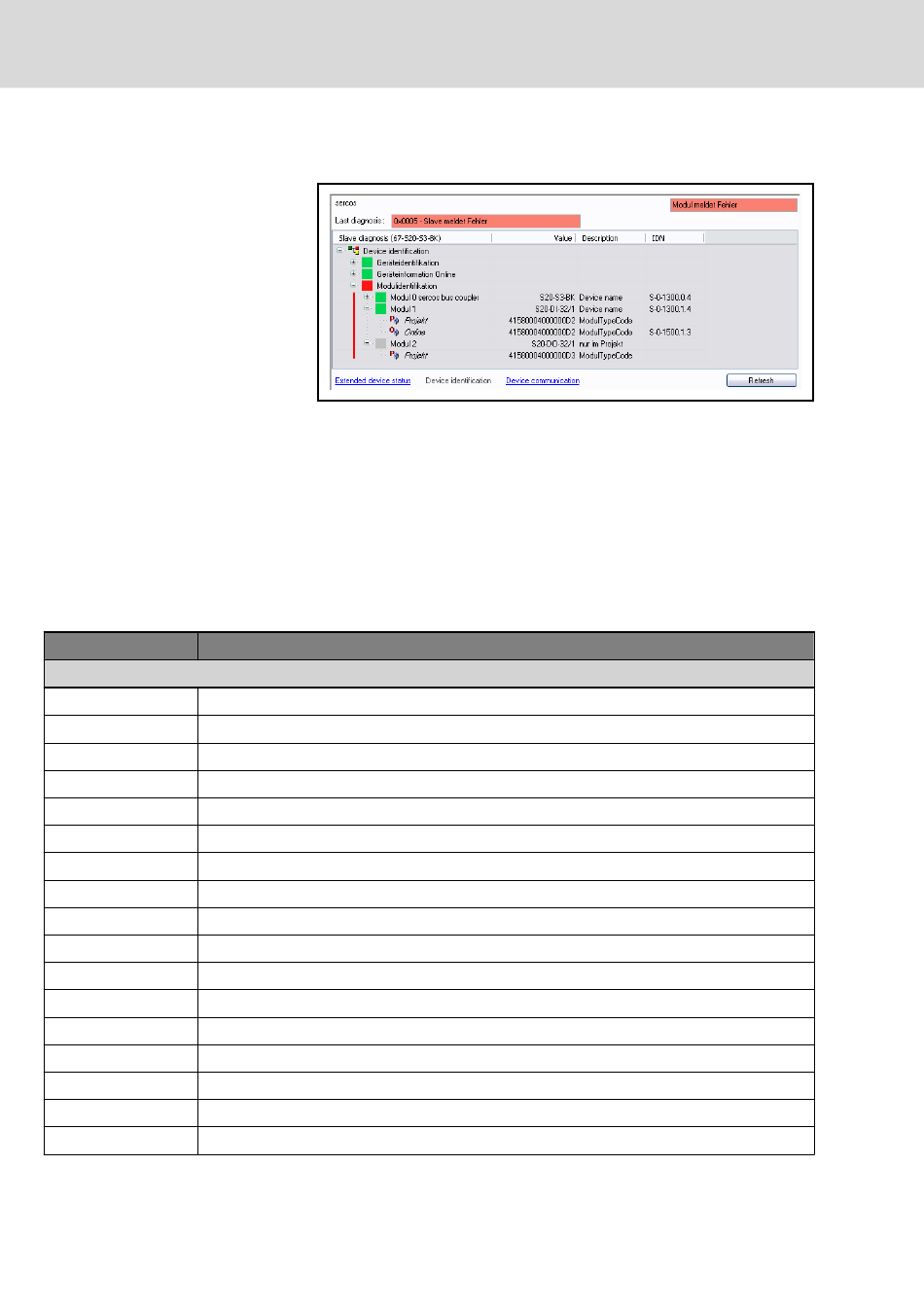

Abb. 9-4: Geräte-Identifikation, Modul-Identifikation
Der Sercos-IO-Statuscode ist enthalten in:
● S-0-0390, Diagnose-Nummer
Quelltyp (Bit 29-24) | Klasse (Bit 19-16) | Statuscode (Bit 15-0)
z.B. 16#C10E2350 ⇒ C1 | 0E | 2350
● S-0-1500.0.32 I/O diagnostic message
Klasse (Bit 59-56) | Statuscode (Bit 55-40) | Funktionsgruppe (Bit 39-24)
| Slotnummer (Bit 23-16) | Subbus-Slave (Bit 15-8) | Kanalnummer (Bit
7-0)
z.B. 16#0E235005DE010008 ⇒ 0E | 2350 | 05DE | 01 | 00 | 08
