Tipps und Empfehlungen zur
Konfiguration einer "generischen
Verbindung" (frei konfigurierbar)

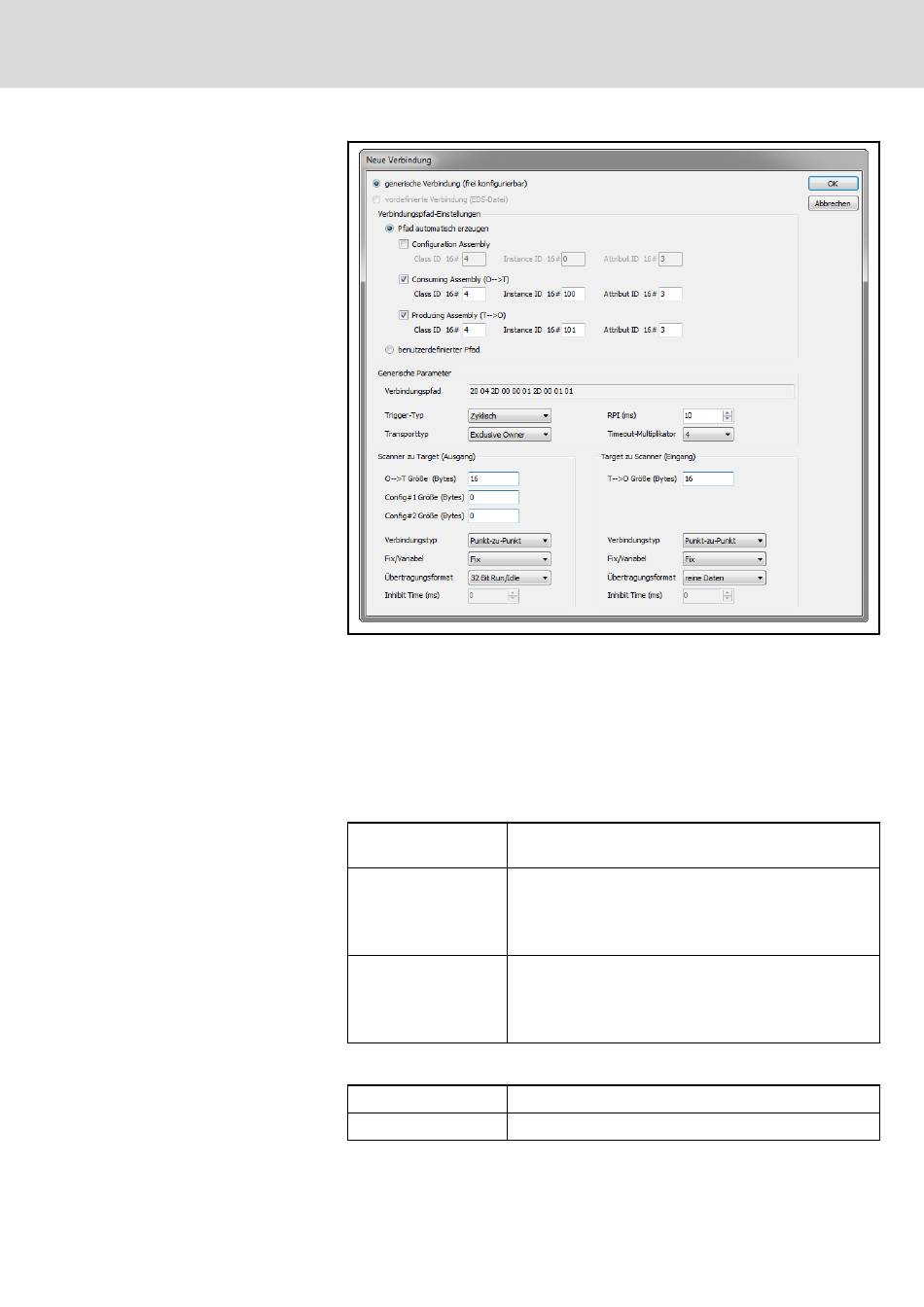

Abb. 7-18: Dialog "Neue Verbindung"
In diesem Fenster können alle zum Verbindungsaufbau notwendigen Daten
eingegeben werden.
Das "Generic Device" hat keine vordefinierte Verbindung, sondern eine neue
Verbindung muss vollständig manuell eingerichtet werden. Hierzu ist spezifi‐
sches Wissen über das Adapter-Gerät erforderlich (z.B. Assembly Instanzen
für Verbindungspfad) bzw. auch bei den Verbindungsparametern unterstützt
ein Adapter ggf. nur einen eingeschränkten Wertebereich.
Verbindungspfad-Einstellungen
Configuration Assembly Wird selten genutzt und bleibt daher auf "nicht aktiviert"
bzw. "leer".
Consuming Assembly Auch als "Output Assembly" bezeichnet. Ausgangsdaten
(O→T) des Scanner, die vom Adapter empfangen werden.
Im Feld "Instance ID" ist die entsprechende Output As‐
sembly-Instanz einzutragen.
Producing Assembly Auch als "Input Assembly" bezeichnet. Eingangsdaten im
(T→O) Scanner, die vom Adapter produziert werden.
Im Feld "Instance ID" ist die entsprechende Input Assemb‐
ly-Instanz einzutragen.
Generische Parameter
Trigger-Typ Bleibt typischerweise auf "Zyklisch".
Transport-Typ Bleibt typischerweise auf "Exclusive Owner".
