IndraWorks 15VRS Feldbusse
231/395
EtherCAT

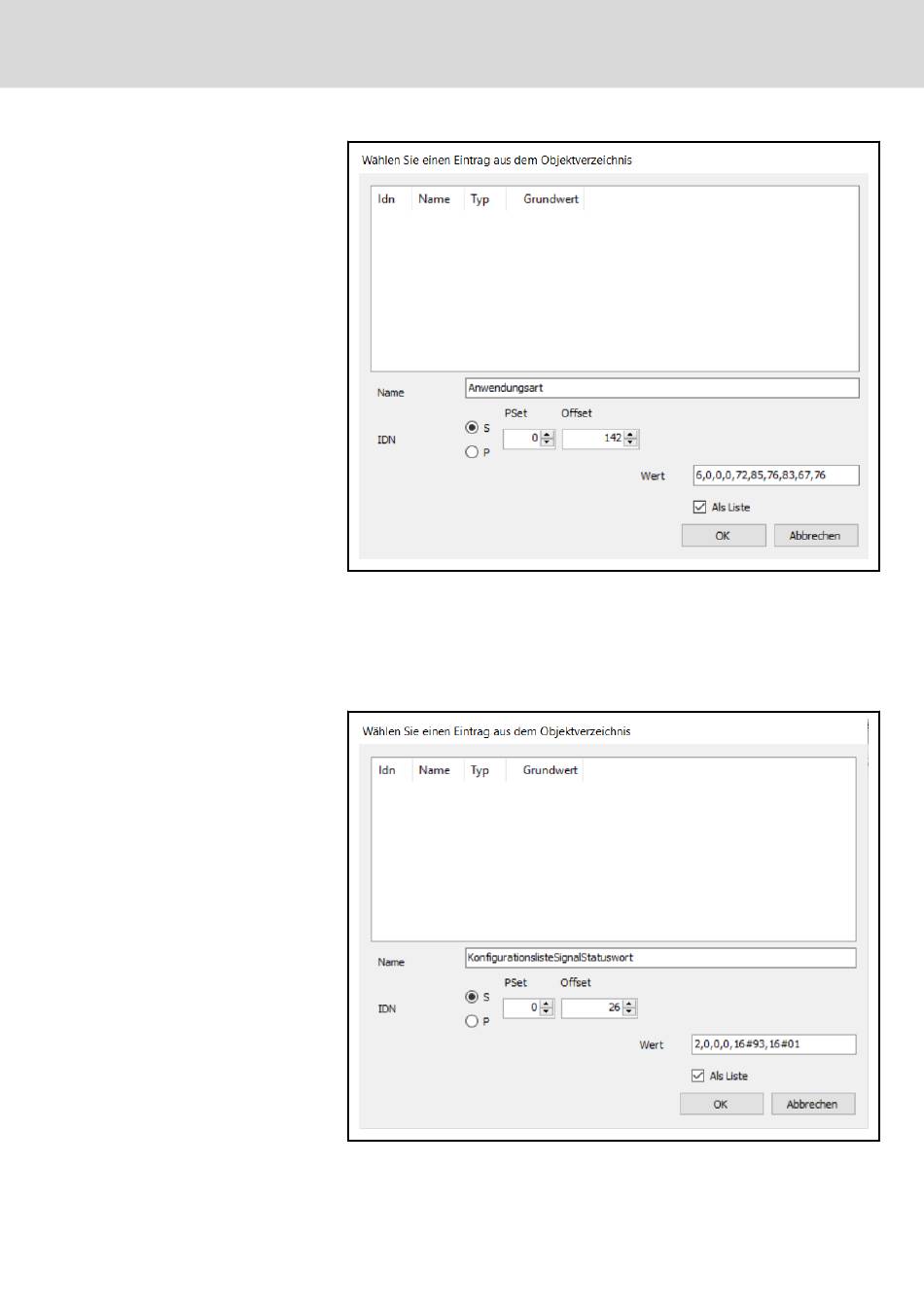

Abb. 8-50:
Beispiel "2 Byte Liste"
In die Parameterliste S26 "Konfigurations-Liste Signal-Statuswort" wird als
erstes Listenelement die IDN S-0-403 geschrieben.
S-0-403 enstpricht 0x0193
Somit ergibt sich für die "Ist Länge" 2Byte = 0x0002
In das Feld "Wert" ist folgendes einzugeben: 2,0,0,0,16#93,16#01
Abb. 8-51:
R911393282_Ausgabe 05 Bosch Rexroth AG
