IndraWorks 15VRS Feldbusse
Anbindung an XM4-Steuerungen
Anbindung an VPx-Steuerungen
Bei XM4 Steuerungen erfolgt die Profinet IO Anbindung entweder über die
Onboard-Schnittstelle der Steuerung, oder über Erweiterungsmodule:
●
Onboard-Schnittstelle XF3/XF4 konfigurierbar als Profinet IO Controller,
oder Device
●
Maximal 3 Erweiterungsmodule XFE01-1-FB-03, jeweils konfigurierbar
als Profinet IO Controller, oder als Profinet IO Device
●
Maximal 3 Erweiterungsmodule XFE01-1-FB-04, konfigurierbar als
Profinet IO Device
3

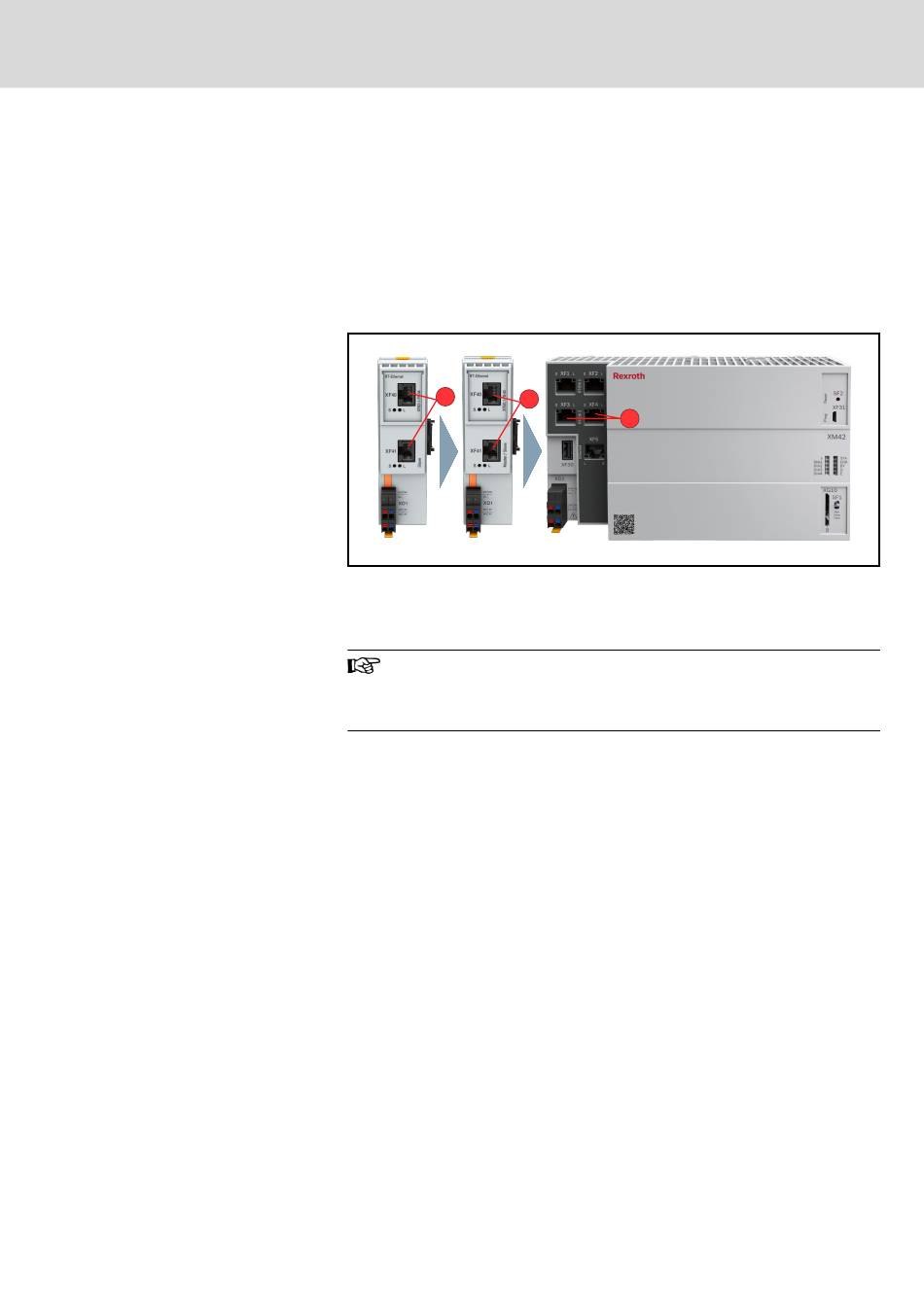

① Profinet IO Anschluss an der Onboard-Schnittstelle XF3/XF4
② Profinet IO Anschluss am Erweiterungsmodul XFE01-1-FB-03
③ Profinet IO Anschluss am Erweiterungsmodul XFE01-1-FB-04
Abb. 6-3:
Profinet IO – Anbindung an XM4 Steuerung
Beide Anschlüsse am Erweiterungsmodul und an der Onboard-
Schnittstelle sind gleichwertig und können zur Verbindung mit
Profinet IO Geräten verwendet werden (es gibt keinen dedizierten
Ein- oder Ausgang).
Bei VPx Steuerungen erfolgt die Profinet IO Anbindung über Erweiterungs‐
module:
●
Maximal 2 Erweiterungsmodule PFC01.1-FB-13, jeweils konfigurierbar
als Profinet IO Controller, oder Device
2
1
R911393282_Ausgabe 05 Bosch Rexroth AG
85/395
Profinet IO
