6.3.3

Shared Device

6.3.4

Media Redundancy Protokoll (MRP)

Der Stationsname darf aus folgenden Zeichen bestehen:
● Kleinbuchstaben ohne Umlaute "a" bis "z".
Großbuchstaben ohne Umlaute "A" bis "Z" sind zulässig,
werden aber intern in Kleinbuchstaben gewandelt.
Die Stationsnamen sind nicht case-sensitiv.
● Ziffern "0" bis "9" (dürfen nicht am Anfang des Namens ste‐
hen).
● Sonderzeichen Bindestrich "-" und Punkt "." (dürfen weder
am Anfang noch am Ende des Namens stehen).
● Der Name darf max. 240 Zeichen lang sein. Bei manchen
Geräten / Herstellern gilt die Beschränkung 127 Zeichen.
Der Name kann mittels Punkten "." in Teilstrings gegliedert
werden. Ein solcher Teilstring darf max. 63 Zeichen lang
sein.
Der Name darf nicht mit der Zeichenfolge "port-xyz" (mit
x,y,z = 0...9) beginnen.
Der Name darf nicht die Form "a.b.c.d" (mit a,b,c,d = 0...999)
haben.
Bei einem Shared Device teilen sich mehrere Profinet IO Controller die
(Sub-)Module eines Profinet IO Devices. Zu jedem (Sub-)Modul kann nur
eine Verbindung gleichzeitig aufgebaut werden. Es gibt keine Priorisierung
der Verbindung. Es gilt das Prinzip „First come, first served".
Beispiel in nachfolgender Abbildung:
Zwei XM-Steuerungen als Profinet IO Controller im Datenaustausch mit S20-
PN-BK+ (unten).
Dargestellt ist mit Farben (blau, rot) jeweils die E/A-Kommunikationsbezie‐
hung zwischen Profinet IO Controller und Profinet IO Device.
Profinet IO

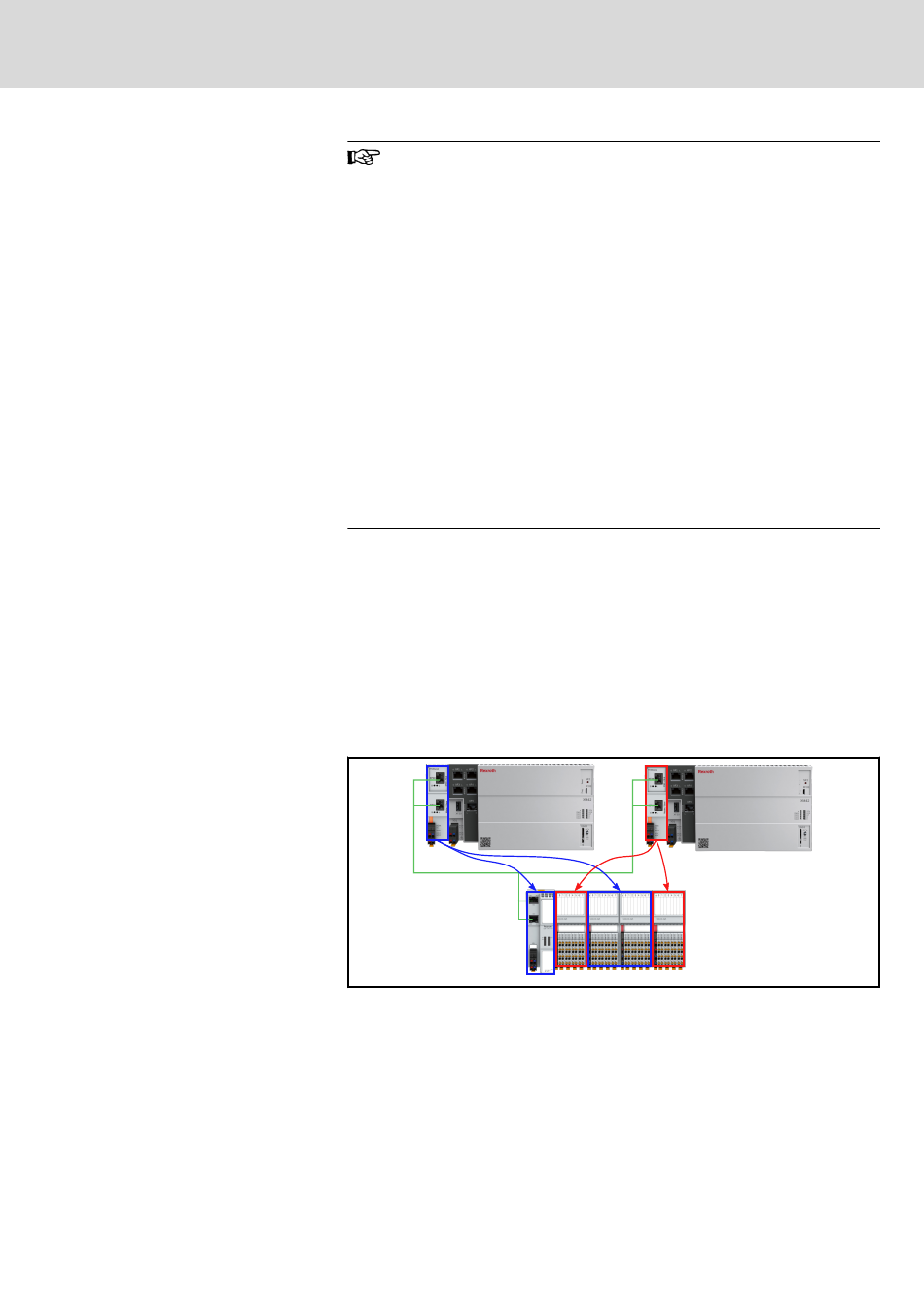

Abb. 6-1: Profinet IO - Shared Device Topologie
Das "Media Redundancy Protokoll" ermöglicht es eine Ethernet-Ring-Redun‐
danz aufzubauen. Hierfür muss jedes Gerät, dass Teil des Ringes ist, das
MRP unterstützen. Es gibt verschiedene Rollen in einem MRP-Ring:
● Den MRP-Redundancy-Manager (RM), welcher den Ringzustand über‐
wacht, logisch auftrennt und bei Ringbruch die Umschaltung von Ring
zu Linie vornimmt.
