Feldbus übergreifende Features
Bosch Rexroth AG R911393282_Ausgabe 05

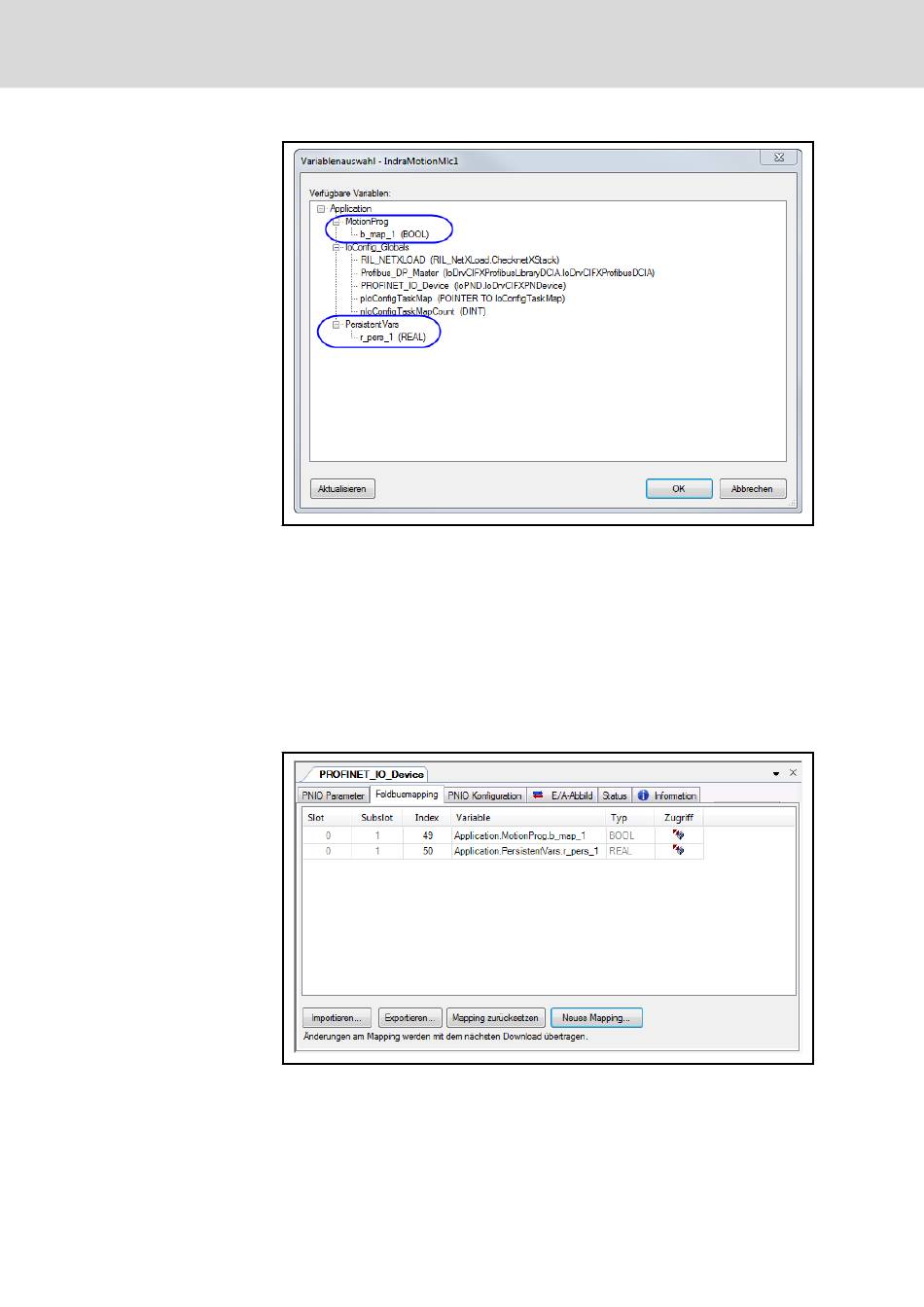

Abb. 4-12: Profinet IO-Device: Feldbusmapping, Auswahl der Variablen
Wenn man die Auswahl mit "OK" bestätigt, wird für die ausgewählte Variable
ein neuer Eintrag in der Tabelle erzeugt.
Zusätzlich wird die Variable der Symbolkonfiguration hinzugefügt.
Die Variablenauswahl enthält nur Variablen, die bis zum letzten Kompilieren
vorhanden waren. Wurden seitdem neue Variablen dem SPS-Programm hin‐
zugefügt, so sind diese erst nach erneutem Kompilieren sichtbar. Dies kann
über die Schaltfläche "Aktualisieren" erreicht werden.
Adresse, Variable und Zugriff können nachträglich durch einen Klick auf die
entsprechende Tabellenzelle geändert werden. Nicht editierbare Spalten sind
grau.
Abb. 4-13: Profinet IO-Device: Feldbusmapping, Variablen übernommen
Über die ersten Spalten der Tabelle kann die Adresse festgelegt werden, wo‐
bei die Werte in den grauen Feldern nicht änderbar sind.
