Registerkarte 'E/A-Abbild'

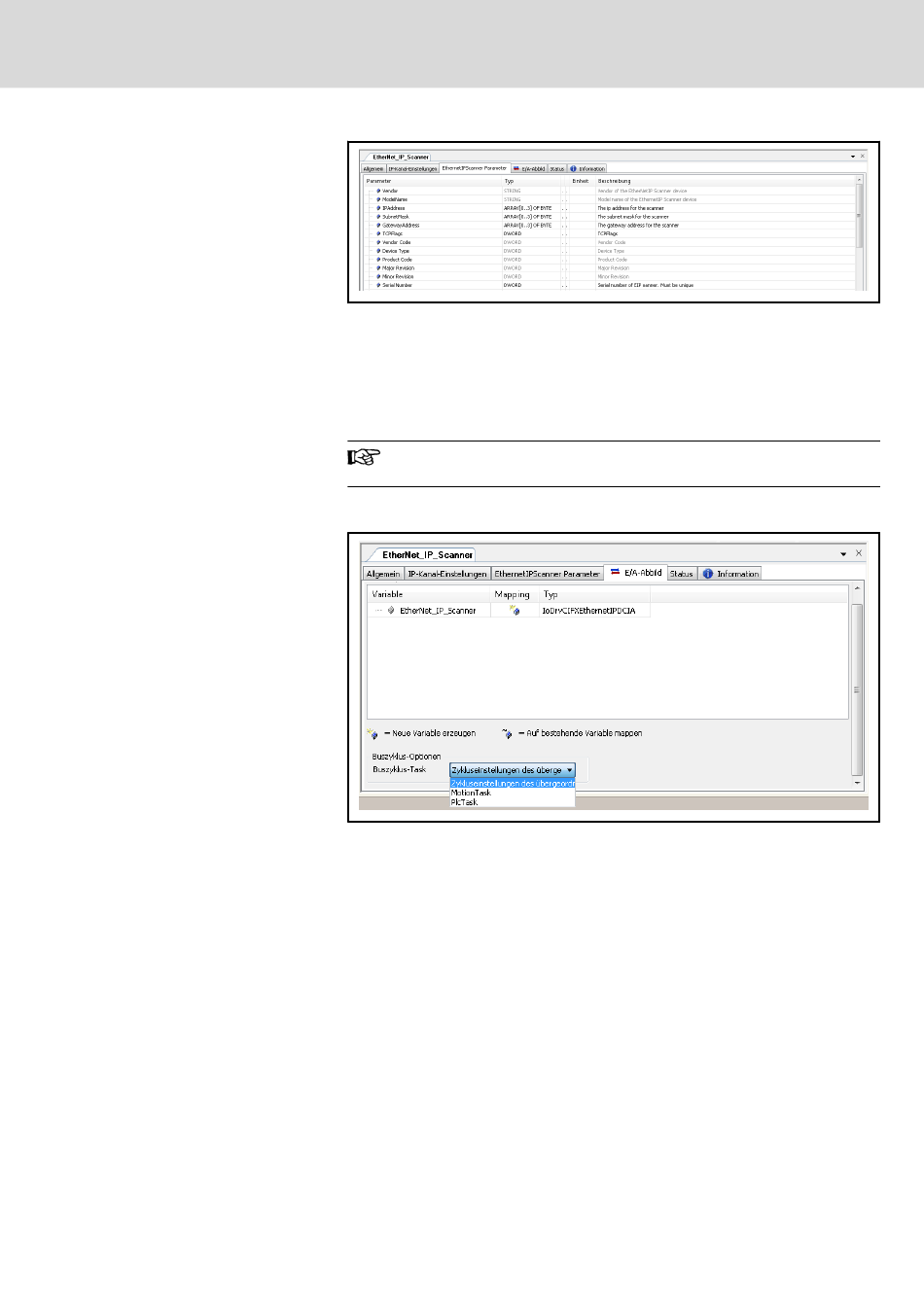

Abb. 7-10: EtherNet/IP Scanner, Registerkarte "EthernetIP Scanner Parameter"
Einige Parameter (schwarze Schrift) können an dieser Stelle geändert wer‐
den.
Dieses Fenster dient Service-Zwecken und ist nur sichtbar, wenn die Option
"Generische Konfigurationseditoren anzeigen" aktiviert wurde.
Aufruf: IndraWorks Menü Extras ▶ Optionen ▶ IndraLogic 2G ▶ Geräteeditor
Eventuelle weitere Änderungen in den editierbaren Parametern
stimmen Sie bitte mit dem Service ab.
Abb. 7-11: EtherNet/IP Scanner, Registerkarte "E/A-Abbild"
IEC-Objekte: Mit der Definition des EtherNet/IP Scanners werden die Biblio‐
theken "IoDrvCIFXPROFINETDCIA.library" bzw. RIL_EtherNetIP.library auto‐
matisch angezogen. Der zur Realisierung des EtherNet/IP Scanners erforder‐
liche Speicherraum kann somit definiert werden.
Buszyklus-Optionen
Buszyklus-Task: Durch die Auswahl einer Buszyklus-Task kann der Zyklus
des Abbildtausches für den EtherNet/IP Scanner an eine spezielle Task ge‐
bunden werden. Es ist sinnvoll in dieser Task auch die IO-Daten des Masters
zu verarbeiten.
Standardeinstellung: Zykluseinstellung des übergeordneten Busses verwen‐
den
Diese Einstellung bewirkt, dass die in "Buszyklus-Optionen" der Steuerung
(Doppelklick auf die konkrete Steuerung im Projektnavigator, SPS-Einstellun‐
gen) vorgenommene Taskeinstellung für den konkreten Bus übernommen
wird.
